220V交流电流由电源插座CZ进到

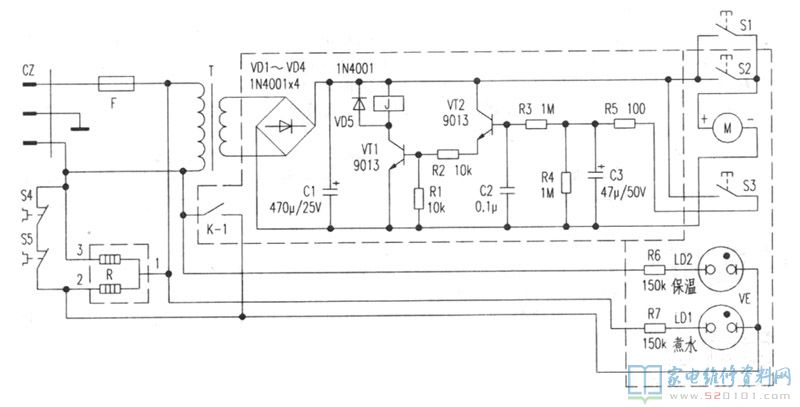

下面的图为依据实体绘制的该机电工程电路原理图(图内元器件识别码为小编所加)，接入主机电源后，220V交流电流由电源插座CZ进到，经熔断丝F立即加至加热器R的①、③两边。S4、S5为2个姿势温度为92℃的温度电源开关(S4装于热水壶里胆底端、S5装于里胆中间表面)。水未煮沸前，S4、S5均合闭，220V交流电流与此同时也加至R的①、②两边，R的主、副加热器与此同时插电加热，这时熬水显示灯LD1亮，表明热水壶处在熬水加热情况。隔热保温显示灯LD2因被S4、S5短路故障而不亮。当瓶中的水被加热至沸腾时，S4、S5做到了姿势温度值进而其內部接触点断掉，R的主加热器①、②端关闭电源终止加热，副加热器①、③两边仍然插电作隔热保温加热。这时隔热保温显示灯根据加热器①、②端配电而照亮，表明热水壶进到隔热保温情况，熬水显示灯则被加热器①、②端所短路故障而灭掉。当瓶里温度下降到S4、S5的合闭温度点时，S4、S5陆续接入，R①、②再次插电，电热水瓶修复为熬水情况。环形变压器T将220V交流电流降血压，由次级线圈输出电压的交流电流经VD1～VD4桥式整流、C1过滤后为出水电动机和再沸腾电源电路给予直流电配电开关电源。

S1、S2为分别安装于不一样部位的出水电源开关。S2为一轻触开关，装于电热水瓶操作面板上，需拿取瓶中沸水时，轻按该键，出水电动机M插电旋转，推动微型水泵将瓶中沸水由出水口抽出来。S1为一拨动开关，装于出水口周边，取自来水时只需将装水的水杯轻轻地碰触该电源开关，水就可排出。
VT1、VT2、汽车继电器J以及外部元器件构成再沸腾控制回路。在电热水瓶处在隔热保温情况时，假如必须对瓶中的开水再度加热，则按一下再沸腾键S3，VT2、VT1陆续关断，J吸合，K—1接入，主加热器R①、②两边插电加热。因为这时C3已被电池充电至较高电压。该工作电压足够使VT1、VT2再次保持关断情况，因而，释放出来S3后汽车继电器J仍维持吸合，R①、②端再次插电加热，至C3两直流电压充放电至不能保持VT1、VT2关断时，J释放出来，再沸腾加热全过程完毕，此全过程大概1min上下。因为瓶中温度常常维持在较高温度，因此再加热1min，足够使水再沸腾。
