一、电路图讲解

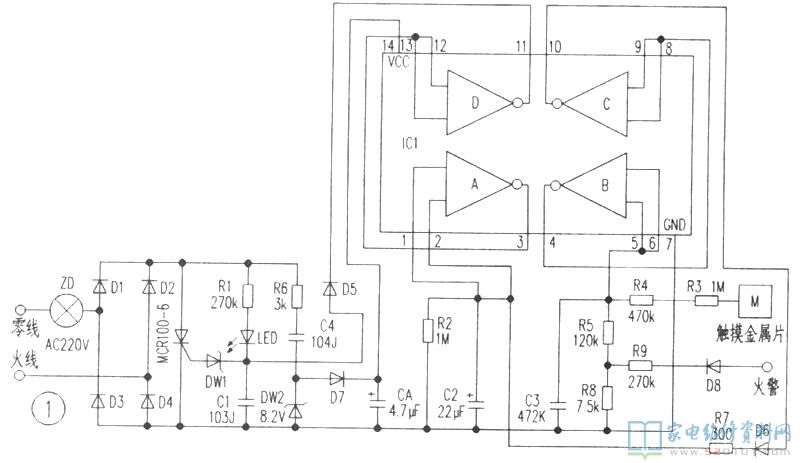

该触摸按时省电开关电源电路关键由一个14脚IC以及他元器件构成,其常用IC的型号规格已被擦掉,但从该触摸按时省电开关电源电路原理具体分析,可能是四个二键入与非门CD4011、CD4093或四个二输入或非门CD4001。
沟通交流220V经灯泡ZD后,由四个二极管(D1-D4)构成的整流管整流器后,造成280V以内的脉冲直流电压。一路经电阻器R1、发光二极管LED后给电容器c1电池充电,另一路经二极管D5送至Ic1的11脚,与此同时,另一路脉冲直流电压经电阻器R6、电容器C4和二极管D7整流器,电容器CA过滤后,在其两边造成一个8.2V以内的直流电压送往Ic1的14脚,做为操纵IC1工作中开关电源。在该电源电路中,设计方案有点儿尤其的便是IC1的11脚即是其配电键入端,又为开启操纵数据信号输出端。
当沒有触摸金属片时,Ic1—B的⑤、⑥脚为低电平,其④脚输出高电平送往Ic1-c的⑧、⑨脚,其⑩脚输出低电平,使二极管D6反偏截至;Ic1-A的①、②脚为低电平,其③脚输出高电平,送往Ic1-D的12、13脚,随后从其11脚输出低电平,使二极管D5正偏导通。这时经整流器后的一路工作电压经R1、LED、D5产生控制回路进而LED一直处在闪光情况,C1两直流电压达不上开启二极管DW1的击穿电压时,晶闸管MCR的操纵极沒有开启数据信号而截至,故灯泡ZD没亮。
当拿手触摸金属片时,身体上的磁感应数据信号根据金属片、电阻器R3、R4进到到IC1-B的⑤、⑥脚,经Ic1—B变大(正相反),从其④脚输出低电平操纵数据信号送往IC1-c的⑧、⑨脚,随后从其⑩脚输出高电平,使D6正偏导通。那样从IC1-C输出的高电平逐渐向C2电池充电(其充电時间长度,决策灯泡ZD亮灭的按时時间),与此同时该高电平加进Ic1-A的①、②脚,其③脚输出低电平,送往Ic1-D的12、13脚,随后从其11脚输出高电平,使D5反偏截至,LED灭掉,这时在C1两边的工作电压一瞬间上升,当做到DW1的开启击穿电压时,DW1关断,则MCR的操纵极拥有开启数据信号后导通,灯泡ZD闪光。
因为在拿手触摸金属片时,身体送进的开启磁感应数据信号是短促的,由C2和R2构成的延迟时间电源电路使灯泡ZD有充足的闪光時间。手中离去触摸金属片后,C2上所充的正电荷不可以基因突变,逐渐根据R2渐渐地充放电,因为R2的电阻值比较大,c2上所充工作电压要问隔一定時间才可以排完。在C2充放电全过程中,IC1-A、IC1-D临时维持原输出情况,当c2充放电完毕后,IC-A②脚变成低电平,其③脚输出高电平使Ic1-D的11脚输出低电平,进而使MCR截至,断开灯泡ZD的延迟时间关断時间。
注:
1.该触摸按时省电开关电源电路还设计方案有火灾操纵数据信号键入端,客户按照必须可把各种各样感应器送出去的操纵数据信号引进到火灾操纵数据信号布线端。只需火灾操纵端检验到有各种各样操纵数据信号键入,灯泡ZD便会全自动照亮。

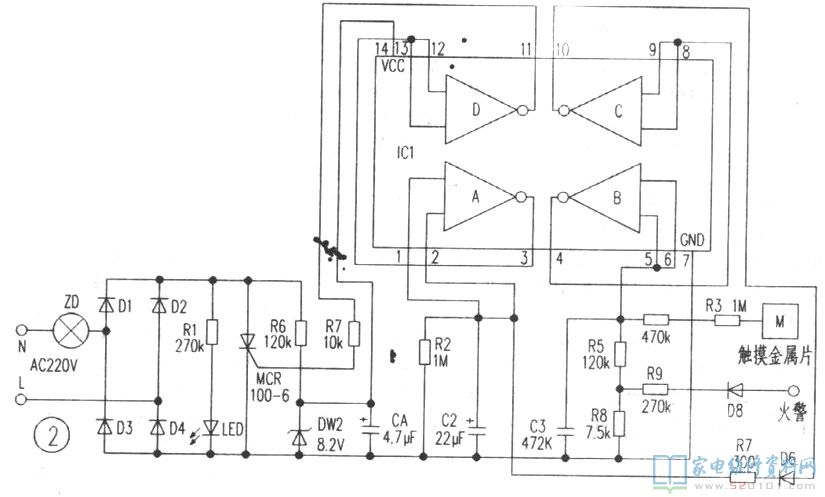

2.小编对原电源电路干了简单化,原理不会改变,见图2所显示。
二、常见问题维修
例1、拿手触摸金属片,其控制面板上显示灯随后灭掉(间距一会又亮),灯泡没亮
剖析维修:从该状况剖析觉得,触摸电源开关的后续开启、延迟控制回路工作中一切正常,分辨常见故障可能是开启二极管DW1或晶闸管MCR毁坏。用数字万用表对DW1或MCR开展查验,发觉DW1损坏,用同样型号管换掉后,常见故障清除。
例2、拿手触摸金属片,其控制面板上显示灯一直亮,灯泡没亮
剖析维修:该常见故障状况表明触摸电源开关处在失摔情况。依据其原理剖析,分辨是之后级开启控制回路的电阻器R3、R4、电容器C3毁坏。用数字万用表对这好多个元器件展开查验,沒有发现问题。再对场效应管IC1外部的别的元器件查验,也没出现异常。从而分辨足IC1毁坏,使用一块CD4093四个二键入与非门换掉后,常见故障清除。
例3、控制面板上显示灯亮,拿手触摸金属片后,灯泡亮,但其闪光时间短速度快
剖析维修:依据常见故障状况剖析,分辨为按时电源电路的电容器C2或电阻器R2毁坏引起的。拆卸触摸电源开关的后盖板,先用数字万用表立即线上查验R2,与其说额定值值类似,可能是C2容积降低而致。然后把C2焊下,用同样型号电容器换掉后,常见故障清除。
提不:二极管D5漏阻过大,也会导致按时减少的状况。
例4、灯泡一直亮
剖析维修:依据常见故障状况剖析,分辨常见故障为晶闸管MCR或四个整流二极管(D1—D4)穿透短路故障。拆卸触摸电源开关的后盖板,先用数字万用表立即线上查验MCR的极间电阻器,发觉其极间已穿透(短路故障)。用一个同样型号晶闸管(MCR100-6)换掉后,常见故障清除。
