实体画出电路图讲解

一、电路图讲解

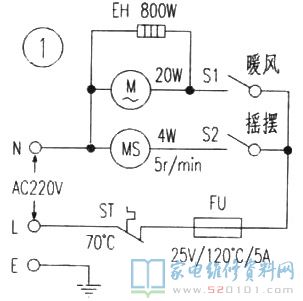

依据实体画出电路图讲解如下图1所显示。接入开关电源，闭合S1，800W电加热器EH发烫，风扇电机M插电旋转，经暖风机通风口吹出暖风。闭合S2，摆动电动机MS插电旋转，根据传动因推动暖风机以70°广角镜头晃来晃去吹出暖风。

电源电路中，FU为整机太热、过电流保护。ST安裝在电加热器栅格数据表面，风轻轻吹出时能体会暖风温度，当暖风温度超出ST姿势温度时，ST全自动断掉开关电源，暧风机停止工作。当暖风温度小于ST校准温度时，ST全自动关机开关电源，暖风机运行排风。

二、常见故障维修

例1、闭合S1或S2，暖风机均不工作中。
这表明电压未进到暖风机，可能是ST接触不良现象或FU熔断。关闭电源，精确测量ST导通，FU堵塞，已熔断。查验暖风机沒有短路故障问题，可能FU应用很多年电气性能下降自主熔断。拆换FU(RY型、250V、5A、120℃)后，常见故障即清除。
例2、闭合S1，暖风机不吹暖风。
闭合S1，精确测量S1两边不导通，表明S1毁坏。损坏缘故多见是EH电流量比较大，实际操作S1频次太多而致，拆换S1就可以。
例3、闭合S2，暖风机不摆动。
查验传动机构传动系统一切正常，精确测量S2导通，测量MS两边电阻器无穷(一切正常电阻器约9．2k)，表明MS已烧毁。拆换MS(TYD48型、3～4W、5r/min不定项永磁同步电机)后，常见故障即清除。
