一、电路基本原理

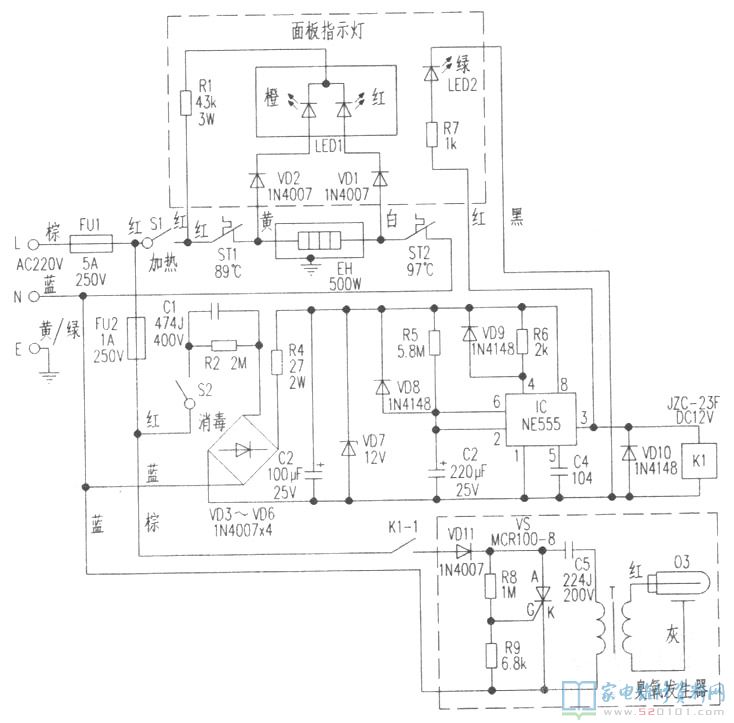

依据实体制作的电路电路原理图见图下所显示,元器件识别码为小编所注。整机由控制面板显示灯、加热/隔热保温电路、按时,消毒杀菌电路三部份构成。
1．控制面板显示灯
控制面板上配有加热/隔热保温显示灯LED1和按时/消毒杀菌显示灯LED2。LED1选用红/翠绿色共阴掉色发光二极管,加热情况亮彩光,隔热保温情况亮橙光(红/翠绿色混和光)。LED2选用翠绿色发光二极管,按时/消毒杀菌情况亮绿光。
2．加热/隔热保温电路
闭合S1,EH逐渐对水加热。加热显示灯电路R1、LED1、VD1插电,LED1的绿灯亮彩光,标示电路进到加热情况。因为隔热保温显示灯电路R1、LED1、VD2被ST1短路故障,因此LED1的绿灯不闪。当温度升到ST1的限制溫度98℃时,ST1接触点断掉,EH跳停中止加热,这时两显示灯电路与此同时有电流量穿过,彩光与绿光混和后呈橙光,标示电路进到隔热保温情况。当食用开水补入冷水或关闭电源当然减温至ST1最低值溫度85℃时,ST1接触点闭合,EH得电再作新一轮加热,循环往复使温度控温在98～85℃地区内。
电路中,ST2起防空烧功效,避免热罐少水误闭合S1,EH大幅度提温,ST2温度传感器断掉,强制性加热管关闭电源而不至于烧毁,保证立式饮水机应用安全性。3．按时/消毒杀菌电路
由按时操纵电路和臭氧消毒电路构成。
(1)按时操纵电路
由开关电源电路、时基电路IC(NE555)以及外部元器件构成固定不动的30min按时电路。闭合消毒杀菌电源开关S2,220V交流电经C1、R2降血压,VD3～VD6桥式整流,R4过流保护,C2过滤,VD7稳压管后造成12V直流电压给时基电路IC、汽车继电器K1、按时显示灯LED2配电。Ic③脚导出高电平,K1得电吸合,常开触点K1-1闭台接入臭氧消毒电路开关电源,与此同时LED2发绿光,标示按时逐渐。通过30min后,时基电路校准,③脚跳变成低电频,LED2灭掉,K1跳停释放出来,K1-1校准断掉,关闭臭氧消毒电路开关电源,进行一次按时操纵。
(2)臭氧消毒电路
当K1-1闭合后,220V交流电经VD11半波整流,造成约100V脉冲直流电压向C5电池充电,与此同时该工作电压经R8、R9分压开启单边可控硅VS(MCR100-8)操纵极G,VS关断,C5向单脉冲升压器T的初中级充放电。因为VS反复关断,截至,C5反复充放电/电池充电,使T的次级线圈造成近万伏单脉冲髙压加至活性氧放电管O3两电级充放电,水解气体转化成活性氧对物件开展保洁服务、消毒杀菌。
二、故障检修
1．闭合S1,LED1亮彩光,但立式饮水机不加热。LED1亮彩光,表明交流电已进到电路,不加热可能是EH有故障。关闭电源,查验EH两脚压接件内未见异常,再精确测量EH两出脚间电阻器无穷(一切正常时电阻器约97Ω),表明EH烧毁造成上述故障。拆换同规格型号热罐就可以。有情况时可拆下来坏热罐,磨去热罐面盖焊接,拆换500W不锈钢电热管,用氩弧焊机焊上面盖。只需试水不漏,按原状装好热罐,加水插电,立式饮水机一切正常加热就表明故障清除。
2．加热不断,温度高致出现蒸气并忽然卡死,以后再闭合S1,立式饮水机自始至终不加热。
该故障多见ST1接触点烧蚀粘死,加热到温触点不可以断掉,再次插电使水沸腾ST2A姿势维护而致。减温后开启侧板,先用螺丝起子轻按ST2(在热罐下边)复位开关使接触点闭合,随后拆换ST1(在热罐上边,型号规格KSD-301,主要参数250V/5A/89℃),故障即清除。
3．闭合S2,LED2没亮,不可以开展臭氧消毒。
依据故障状况剖析,故障源于按时操纵电路。插电,精确测量Ic⑧、①出脚间无12V直流电压,可能开关电源电路有关元器件毁坏。逐一查验FU2、稳压管、S2、C1、C2和VD7等元器件,发觉R4发黑,测其已引路,导致电力终断造成上述故障,由此可见R4输出功率不足(原2W),换掉一只3W/27Ω电阻器,故障清除。
4．闭合S2,LED2亮绿光,不可以开展臭氧消毒。
LED2亮绿光,表明按时操纵电路工作中一切正常,臭氧消毒没法开展多是臭氧消毒电路有关元器件毁坏而致。闭合S2,精确测量VD11整流器后对地有100V工作电压,表明直流电配电一切正常。猜疑VS或C5毁坏而不可以充/充放电,检验VS各电级电阻器一切正常,焊下C5精确测量,已引路,关键缘故为C5抗压太低(原200V)。换掉一只0．22uF/400V聚丙稀电容器后,插电调试,立式饮水机一切正常消毒杀菌,故障清除。
三、常见问题
1．先插进水瓶座,开启热水器混水阀,待有流水出后才可插电加热。2．该设备虽布防空烧保护设备,但常常少水插电会烧毁防空烧温度控制器。
3．臭氧消毒结束,应立即关闭S2,避免长期性插电毁坏立式饮水机。
