led护眼灯保障措施齐备

小编接修一台型号规格为DF-3021的网络技术专业led护眼灯，该灯保障措施齐备，选用触摸式感应电源开关，手疾眼快，启动快。二根5W(灯色5000K)的U形灯管，色度充足；常见故障状况为接入主机电源后触摸感应电源开关无反映。

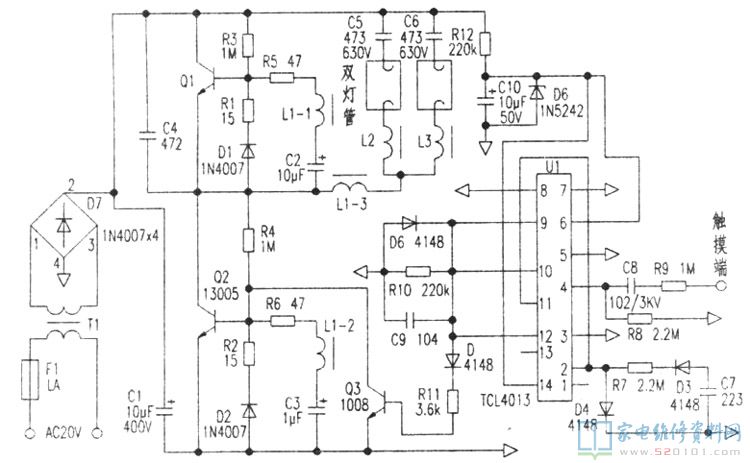

该灯电路由触摸感应电路、震荡电路和灯管电路构成(测绘工程该灯电路如图下所显示)。触摸感应电路操纵震荡电路导出高频率髙压，启动灯管闪光。接入开关电源，精确测量Q3基极工作电压，与此同时拿手触摸感应端，有高低电频的转变，表明触摸感应电路一切正常。因为商业保险未断，表明沒有比较严重的短路故障问题，常见故障很有可能在震荡电路。振荡电路由启动电路，意见反馈电路及电源开关电路等构成。如下图：13005是开关管，R3、R4构成启动电路；R5、L1-1、C2、R6、L1-2、C3组成意见反馈电路。最先查验启动电路，核查R3、R4(均为1M电阻器)，R4已引路，表面无一切毁坏状况。拆换后led护眼灯有反映，但启动比较慢，拆卸一只灯管后，能很快速启动照亮。猜疑带不动负荷。尝试更改C2、C3的容值，失效。但若拿手碰一碰灯管就能快速启动。核查缘故为灯管管脚比较严重空气氧化，除金属氧化物后接好，能很快速地启动了。评测一切正常后的主要参数，Q1：Uc=26V，Ub=126V，Ue=126V，Q2：Uc=126V，Ub=-0.5V Ue=0V。
