安舒牌电热扇外观设计和壁挂空调的房间内机类似

发布日期: 2021-12-23 17:58 浏览:155
核心摘要:安舒牌电热扇外形和壁挂式空调的室内机相似,只是体积略小;前面板有两只轻触按键,红色为“开机”;黑色为“关机”键。本文笔者依照实物绘出其原理图,供广大网友维修参考。一、工作原理220V交流电经变压器降压
安舒牌电热扇外观设计和壁挂空调的房间内机类似,仅仅容积略小;前板有二只轻按功能键,红色为“开机”;灰黑色为“待机”键。文中小编按照实体绘制其电路原理图,供众多网民检修参照。


一、原理

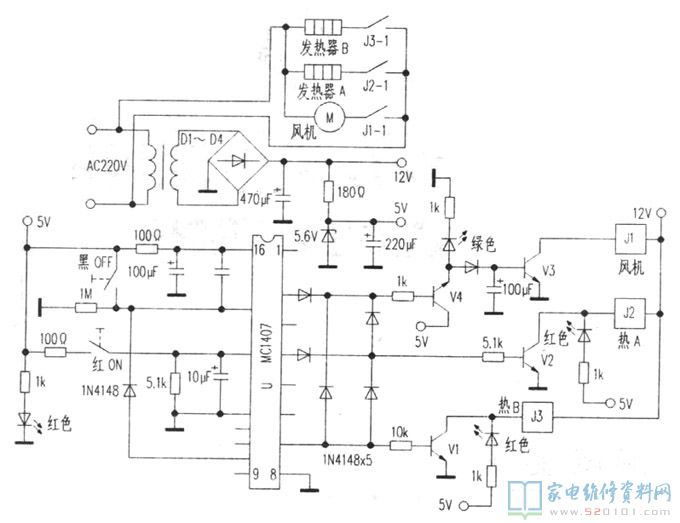

安舒牌电热扇外观设计和壁挂空调的房间内机类似

220V交流电流经变电器降血压、D1~D4整流器、电解电容器过滤后获得12V工作电压。该电压一路为继电器洪电,另一路经5.6V稳压极管稳压管后给U配电,红色LED得电点亮,这时场效应管U的②、④、⑦脚均为低电频。按压红色开机键,U的⑦脚变成离脉冲信号,v4、v3关断,翠绿色(排风)LED得电点亮,离心风机继电器J1得电吸合,推动风机电机旋转排风。再按一下开机踺,U的④脚由0V变成5v高电平,V2关断,推动继电器J2吸合,A路发热器插电发烫,控制面板上红色LED(热A)点亮,送中暖风。再按一次开机键,U的⑦脚由0V变成5V,V1关断,继电器J3吸合,B路发热器也插电发烫,控制面板上红色LED(热B)也点亮,这时为送高暖风。

关闭设备,u的②、④、⑦脚与此同时由5V降至0V低电频,V1、V2截至,J2、J3断掉,发热器终止发烫。因V3的b极接有100uF电容器,故J1延迟15秒上下才断掉,以防离心风机转停后发热器的余热回收烫坏塑料外壳。


二、常见故障维修

此电热扇最多见的常见故障为按压开机键,开机LED亮,无一切反映。

在运用中,开机键轻按经常,很容易导致其疲惫无效,可以用易购普遍的彩色电视轻按健换之。
此外,J2、J3继电器因其接触点根据的电流量非常大(超过5A),若发生点火或煅烧的常见故障,可采用12V、电流量超过10A同容积继电器代用。
