安吉尔YLR2-5-X(16L

安吉尔YLR2-5-X(16L-X)带消毒杀菌冷/热立式饮水机选用新式聪慧座，能更好的确保生活用水的环境卫生；与此同时选用制冷压缩机制冷，制冷快、能耗少，还具备臭氧杀菌和全自动温控作用。文中详细介绍该设备的基本原理及常见问题检修，仅供参考。

一、电路基本原理

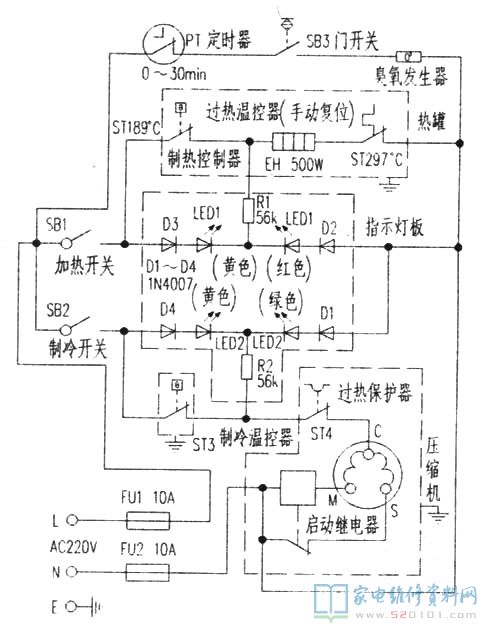

该设备为立柱式构造，关键由主机箱、聪慧座、储水箱、冷罐、热罐、电热管、制冷压缩机及消毒杀菌短构成。依据实体绘制该设备电路电路原理图如图下所显示。该立式饮水机电路关键由加热电路、制冷电路、作用标示电路及活性氧产生电路组战。

1．制开水电路关键由加热器EH、制暖温度控制器ST1(89℃)、过过载保护器ST2(97℃)、加热指示灯及隔热保温指示灯LED1以色指示灯构成。闭台加热电源开关SB1，220V沟通交流电压给制暖电路配电，这时LED1的加热指示灯亮(红)，电热管EH逐渐加热，当温度加热升到96℃时ST1触点断掉，加热控制回路的开关电源被断开，EU终止加热，热罐转到隔热保温情况，这时因ST断掉，电流量根据D3、R1、EH使LED1变黄光标示。当食用开水或当然减温至85℃时，ST1触点合闭，全自动接入加热控制回路开关电源，EH再次修复加热，LED1亮(红)，使开水溫度始终保持在85℃～96℃中间。若产生ST1操纵失效(如触点不可以分离)温度太高或是热罐里没有水空烧时，ST2全自动断开开关电源，避免烧毁电热管。手动式使ST2校准，就可以恢复过来工作中。
2．制冷电路关键由制冷压缩机、制冷温度控制器ST3(6℃)、制冷指示灯及隔热保温指示灯LED2(两色指示灯)组战。合闭制冷电源开关SB2，220V沟通交流电压给制冷电路配电，这时制冷指示灯LED2的信号灯亮，启动继电器接入，制冷压缩机开始工作制冷，当温度降到6℃时，ST3触点断掉，制冷控制回路的开关电源被断开，制冷压缩机停止工作，凉水罐转到隔热保温情况，这时LED2的黄灯亮。当食用凉水或当然提温至12℃时，ST3触点合闭，全自动接入制冷控制回路开关电源，制冷压缩机再次修复制冷，使凉水溫度维持往6℃～12℃中间。若产生ST3操纵失效(如触点不可以分离)或是制冷压缩机长期操作温度过高时，ST4全自动断开开关电源，避免制冷压缩机太热被烧毁。

3．臭氧杀菌电路关键由计时器PT、自动门电源开关SB3、臭氧消毒机O3构成。合上消毒碗柜门，SB3受力合闭处在侍机状态，再将计时器旋至所必须消毒时间挡(0-30min)，其里面的拨动开关接入，臭氧消毒机开始工作造成活性氧，对柜里的新鲜水果或茶器开展消毒杀菌冷藏。计时器PT倒数计时结束，拨动开关校准，全自动断开开关电源，臭氧消毒机跳停终止，消毒杀菌全过程完毕。

二、常见问题维修
1．一闲合加热电源开关SB1，开关电源的漏保断路器就断电。
该常见故障可能是因为立式饮水机内水箱漏水造成通电元器件返潮或电热管穿透而致。拆卸立式饮水机侧板观查內部沒有渗水的地区，再查验电热管与外壳中间的接地电阻电阻值偏小，拆卸热罐发觉电热管壁厚已被穿透，铜管裂开，水从裂痕渗透到管中与加热丝触碰造成走电。拆换电热管后常见故障清除。
2．合闭加热电源开关，LED1加热标示一切正常，但无开水。
指示灯标示一切正常，表明融断丝、加热电源开关及制暖温度控制器一切正常。关键查验电热管EH和超温维护
器ST2，开启立式饮水机用数字万用表测电热管两边电阻值为97Ω一切正常，测ST2两边为无穷，表明ST2常
闭触点早已断掉。此常见故障多是因为热罐里没有水空烧，过过载保护器ST2维护而致。用适合圆杆触按
ST2复位开关使触点闭台，常见故障就可以清除。
3．合闭制冷电源开关SB2、LED2即变黄光，但无凉水。
从电路中剖析得知，LED2仅有在温度降到6℃时才变黄光，从而表明ST3触点没合闭处在开与关情况。拆下来ST3开启发觉內部的触点因为锈迹接触不良现象。用水砂纸把接触点锈迹擦洗整洁，再装制冷温度控制器启动，LED2传出绿光，制冷一切正常。
4．计时器PT置位后，消毒碗柜不消毒杀菌。
查验自动门电源开关SB3触碰优良，当查验计时器时发觉其里面的金属片触点起霉。开启计时器用水砂纸将起霉触点擦洗整洁。装好计时器，转动其电源开关，臭氧消毒机工作中一切正常。
