大菊花牌FL40

大菊花牌FL40-306B型落地扇选用微控制器控制，能手动式控制和红外信号控制。具备强、中、弱和自然风四种运行状态，并配有定时开关机作用，最多按时为一小时。此外也有个晚间照明灯具花灯，便捷好用。文中详细介绍其原理和常见故障维修，仅供参考。

一、原理

1．遥控器信号发射器

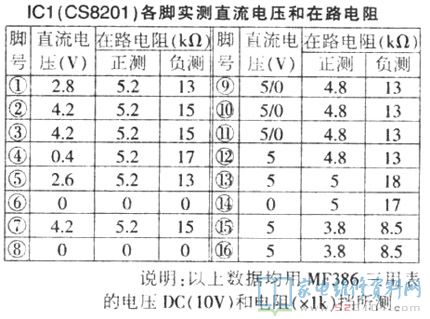

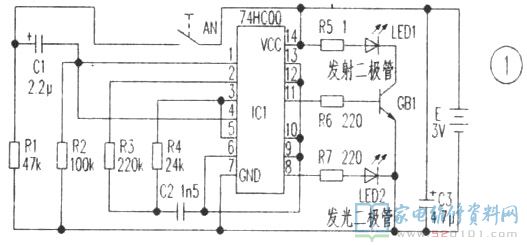

该扇红外信号信号发射器关键由场效应管IC1(74HC00)及外部元器件构成，如下图1所显示。按一下运行功能按键AN，直流电压3V根据AN加至IC1，由外部R3、R4、C2构成的谐振电路起振后从IC1⑥脚导出一定工作频率的差分信号，再经过IC1缓存变大后驱动BG1关断截至，红外线发送二极管LED1便发射出遥控器单脉冲控制数据信号。IC1各脚评测数据信息见附注。

2．主控制电源电路

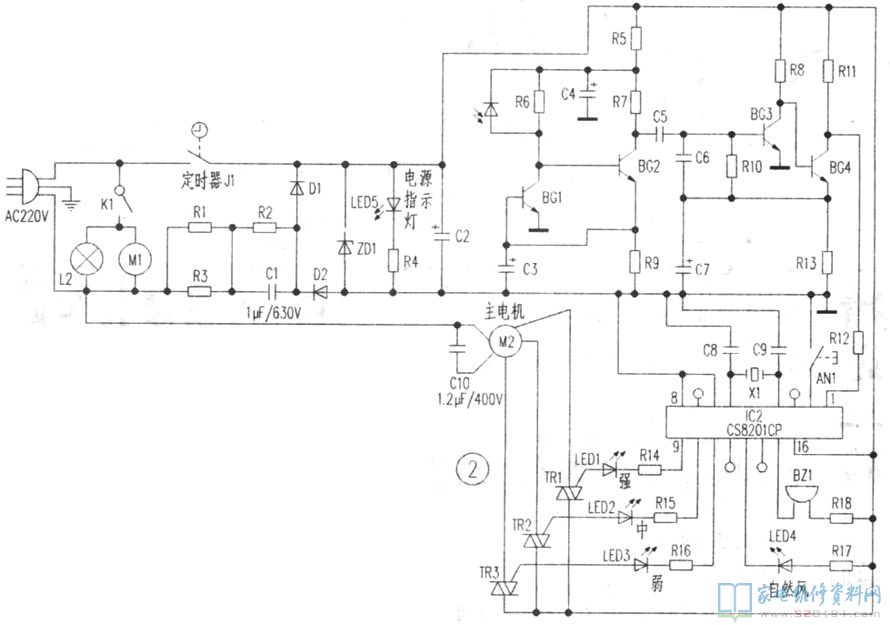

主控制电路(见图2所显示)由16脚调心轴承直插IC2(CS8201CP)及外部元器件组战。

IC2內部电源电路包含谐振电路、扫描仪标示推动控制电源电路等。IC2各脚作用：①脚为遥控器键入端；②脚为运行和风力挑选端(手动式控制键入端)，经轻按轻触开关AN1接地装置，每按一次该键，电机控制端⑨、⑩、11脚先后导出低电频，各自经电阻器、发光二极管接可控硅的控制端，当在其中某脚为低电频时，相对应的发光二极管亮及可控硅关断，使风力按强、中、弱、自然风次序转变。③、⑦、12、14为空脚；④、⑤脚接晶振电路；⑥、⑧脚为接地装置端；13脚为自然风情况标示；15脚为无源蜂鸣器控制导出端，不论是遥控器或是手控，每功能键一次，无源蜂鸣器就响一下，表明榨制数据信号被取得成功接受；16脚为开关电源端。

接入主机电源后，旋转按时旋纽J1，沟通交流220V经R1～R3、C1(1uF/630V)降血压过流保护，D1、D2全波整流，ZD1稳压管，C4过滤，产生 5V为主导控制电源电路配电。这时电风扇指示灯LED5亮，整体处在待命状态。
这时，每按一次智能遥控器或真接按控制面板上的运行功能按键(AN或AN1)时，IC2 13脚就导出键音数据信号立即推动蜂呜器发音，表明所实际操作的功能按键合理。与此同时控制数据信号经场效应管Ic1內部编号后，由11、10、⑨、13脚端先后导出低电频控制数据信号，使相对应的风力标示发光二极管亮并控制风机电机工作中。
若按AN或AN1键4次，Ic2的11、⑩、⑨脚先后导出一定间隔时间的低电频，使可控硅TR3-TR1轮番关断，电风扇电机就进到自然风运行情况。与此同时IC2 13脚也导出低电频，使LED1亮，做为自然风情况标示。按AN或AN1键第5次．电风扇将处在待机待命状态。这时并没有真真正正待机，虽然电机无电不转了，但电风扇內部全部电源电路还处在插电情况，因此提议客户在无需时要拔出电源线插头。

当必须旋转花灯工作中时，按控制面板下边的K1，彩电灯泡闪光，电机M2推动五颜六色盘旋转。

二、常见故障维修
1．接入开关电源，旋转计时器后，未按功能按键，电风扇就快速旋转起來。
这可能是控制风机电机的可控硅短路故障毁坏导致的。拆卸外壳，取下线路板查IC2⑨脚工作电压为高电平，一切正常。然后查验可控硅TR1(MAC97A)，发觉该双重可控硅的T1、T2两方面中间已呈短路故障情况。接着用一同型号规格可控硅代用调试，接入主机电源后电机不会再立即运行，按变速键，电机由低速档再调至中、快速挡旋转均一切正常，常见故障清除。
2．该电风扇用智能遥控器开展使用时，无一切体现。但用其控制面板上的键控实际操作时，电风扇电机旋转一切正常。
依据检修工作经验，一般在键控一切正常的情形下，最先查验智能遥控器。遥控器失灵多是：电池电压不够或接触不良现象；红外线发送二极管以及他元器件毁坏等。这时可以用一部录音机来实现检验，假如录音机里能传来清晰的“吱吱”声，就基本上可分辨智能遥控器是好的。问题出在主电路板上的红外线接受电源电路上。开启卡外壳，立即用表测电路板上场效应管IC2的①脚，按智能遥控器功能按键时，其①脚工作电压应在2．8V上下转变，假如该工作电压无转变，就表明红外线接受电源电路有什么问题(本例为BG3引路，使①脚工作电压一直很低)，相反便是场效应管IC2毁坏。
3．接入主机电源后，旋转计时器，指示灯亮，按运行调整键AN1，其强、中、弱、自然风四种运行状态显示灯亮，风机电机传出嗡嗡响的响声，但便是不旋转。
这类常见故障一般是电风扇电机毁坏、启动电容走电盛电机滚动轴承油渍过多或损坏形变(导致电机定子与电机转子中间相擦)等。这时若拨风机叶轮旋转灵便，就表明是启动电容毁坏或电机绕阻堵转短路故障。按有的放矢的维修标准，先用一个同容值电容器更换原启动电容，这时若电机旋转一切正常，表明已启动电容毁坏引起的。假如把启动电容换后还不好，就可能是电机绕阻堵转短路故障，需拆换电机或重绕绕阻。
