格力空调KYSK-30型立式转叶扇具备风力多挡调整、360°循环系统送风和风频可仰可俯等特性，文中详细介绍该转叶扇基本原理及故障维修，仅供参考。

一、构造介绍

该转叶扇关键性能参数：工作电压AC220V，风扇电机输出功率50W，同步电机功率3W，送风排风量50m3/min，相对高度调整170mm。整体构造主要是由铁塑落地式架、机壳、调速开关、导风轮电源开关、风扇电机、同步电机、风扇叶片、导风轮、后罩、调节调整钮和电源插头等构成。

二、电路图讲解

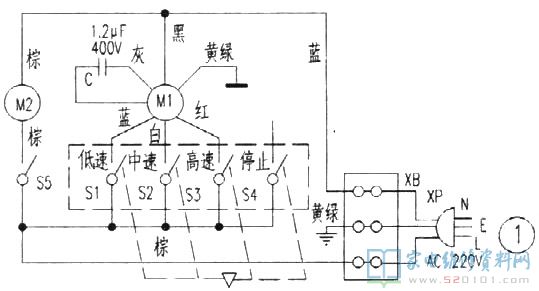

测绘工程该扇原理图如下图1所显示，由风机主线路和转叶送风电源电路两部份构成。电源电路中，XP是带接地装置电源线插头，XB是开关电源接线器，S1-S4是自锁互锁式钢琴键电源开关，S5是锁紧式导风轮电源开关，M1是风扇电机，C是启动电容，M2是同步电机。接入220V交流电，按通S1～S3任一电源开关，C运行M1运转，风机相对应送出低速档风、中等速度风或快速风。按S4，S1-S3相对应电源开关连锁加盟全自动跳起，S4校准断掉开关电源，M1转停送风。按通S5，接触点合闭、M2旋转，以5r／min转速比推动导风轮运行，风机按360°循环系统导向性送风，具备风速温和和吹风实际效果，再按S5，接触点断掉，断开同步电机开关电源，M2终止旋转。

三、普遍故障维修
例1、按住S1～S3，M1均不旋转，按住S5，M2一切正常旋转。
剖析维修：依据故障状况剖析，表明交流电进到电源电路，Ml不旋转可能是运行绕组短路或启动电容容积缩小或无效。先后拆掉调节调整钮、后罩、风扇叶片和后盖板，就可以看到M1，用万用表测量运行绕组电阻值为680Ω，一切正常。再测C两导线，发觉C彻底无容积(很有可能为內部引绂脱断)，用CBB61型1．2uF／400V无正负极电力电容器拆换后，插电调试，M1一切正常旋转，故障清除。
例2、按S2、S3，M1送风一切正常，按S1，M1不旋转。

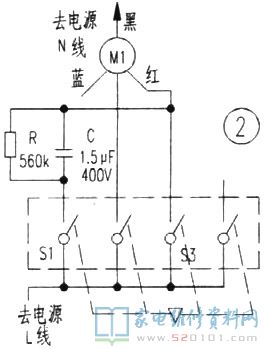

剖析维修：依据故障状况剖析，故障源于风机低速档电源电路。查验S1未发觉毁坏，用万用表测量低速档绕组(蓝、黑条)电阻器无穷，一切正常电阻值约820Ω，从而确定，低速档绕组短路。为迅速清除故障，选用阻容降压法修复其作用，参考图2所显示，先将M1的低速档绕组的深蓝色导线焊开，并将连接头捆扎绝缘层好，用CBB61型／1．5uF／400V无正负极电容器和560k高压瓷片电容按图2电源电路焊上，并运用机壳空余支撑用螺丝将降血压电容器固定不动。接入开关电源，按住S1，用万用表测量M1的黑条与底线间工作电压约130V，M1一切正常运行运转，就可以资金投入一切正常应用。
例3、按住S5，导风轮不转。
剖析维修：该故障通常是同步电机烧毁而致。用万用表测量M2两边电阻器无穷，一切正常电阻器约13k，表明內部绕组短路。可以用原形号M10-49、3W、5r／min不定项稀土永磁同步电机拆换。若断货，可以用别的型号规格如TYD49代用。
提示留意，除安装支架两孔规格合乎原机以外，电动机的输入输出轴轴端务必有M4螺孔，不然没法固定不动导风轮。
例4、调整仰角或俯角都不可以固定不动。
剖析维修：造成该故障多是调节调整钮內部轻按式电源开关毁坏，其缘故与清除方式有：
1．扭簧(φ4mmx10mm)比较严重形变或工作压力不够，电源开关不可以卡紧。换用同规格型号扭簧。
2．滚珠(φ4mm)掉下来、遗失。将滚珠再次置放好或用单车滚珠拆换。
3．弧型片各方型孔损坏，滚珠不可以固定不动在预订孔距。将弧型片旋转整形美容应用，并在各孔距涂少量无盐黄油后装好调整钮，试调仰角或俯角均能固定不动，故障清除。
