金利DY-4

金利DY-4.8C全自动电热水瓶储水容积大，烧开后全自动转到长期性保温，革除不断沸嗨保温缺点，具备再沸腾加热、过热与防空烧维护作用，选用潜水泵/杯碰/手夹三种出水方法。

一、整体构造

该全自动电热水瓶储水容积4.8L，加热输出功率750W，保温功率39W，潜水泵输出功率4W。整体关键由瓶塞、瓶身、熬水器皿、电热水器、温度控制器、水位线尺、压水盘、转动基座和插式电源插头等构成。

二、电路基本原理

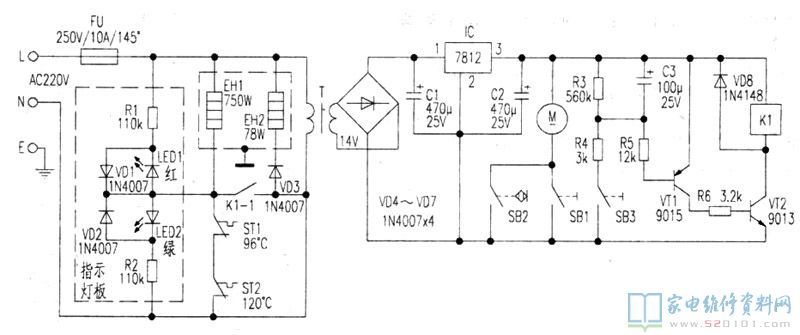

实绘电热水瓶电路原理如图下所显示。该电路由加热保温电路、直流稳压电源电路、潜水泵出水电路和手控再沸腾加热电路四部份构成。

1．加热保温电路
加热电路由熬水电热水器EH1、加热温度控制器ST1、防空烧温度控制器ST2、加热显示灯LED1构成。保温电路由保温电热水器EH2、稳压管VD3和保温显示灯LED2构成。
接入开关电源，220V电压开关电源经超温商业保险器FU加至加热电路相保温电路，鲜红色LED1亮，翠绿色LED2被串连的ST1、ST2短路故障，故LED2临时没亮，熬水电热水器EH1与保温电热器EH2与此同时对熬水器皿内的水开展加热。当水被煮沸腾后，ST1接触点全自动断掉，断开加热电路开关电源，EH1终止加热，LED1灭掉，LED2亮，而EH2经VD3半波整流以半输出功率39W对沸水开展长期性保温，进而使沸水一直保持在95℃上下。
2．直流稳压电源电路
电热水瓶插电后，220V电压开关电源经变电器T降至14V，经全桥VD4～VD7整流器，C1、C2过滤，三端稳压管集成化IC(7812)稳压管为12V给潜水泵出水电路及再沸腾加热操纵电路配电。
3．潜水泵出水电路
由直流无刷电机M、并接的轻按式电源开关SB1、杯碰开关SB2构成。SB1装在瓶塞控制器表面轻按出水，SB2装在出水口后旁自来水杯触碰出水。当SB1或SB2接入时，M运行推动离心水泵运行出水。
4．再沸腾加热电路
轻按全自动校准再沸嘴电源开关SB3，三极管VT1、VT2关断，直流继电器K1吸合，其常开触点K1-1合闭，将ST1(保温时为断掉情况)、ST2短路故障接入开关电源，EH1修复加热。因为SB3接入一瞬间，开关电源向C3电池充电，当SB3断掉后，C3则根据R3、R5、VT1充放电，这期内可让VT1、VT2保持一段关断時间(评测关断時间约1．5分鐘)把水再度加热沸腾后，再沸腾加热电路修复待机状态。但只能在LED1灭掉、ST1断掉情况下再沸腾才合理。

电路中，VD1、VD2、VD3用以维护LED1、LED2、VT2，避免高反方向工作电压使其毁坏。FU、ST2各自为过热、防空烧维护元器件，均组装在熬水器皿壁外开展溫度取样，当电路产生短路故障或过热时，Fu马上融断断开整体开关电源。若未加水误接入开关电源导致空烧，电热水器造成高烧，ST2马上姿势断开加热电路开关电源，避免烧毁电热水器。待减温后再次加水，ST2可全自动合闭，电热水瓶恢复过来工作中。

三、故障维修

例1：接入开关电源．水微温烧不动。 剖析维修：依据故障状况分辨，水微温表明仅有保温加热电路在工作中。水烧不动是主加热电路有故障。解开底版，用数字万用表检验EH1电阻值为64.5Ω，此值一切正常。再检验ST1、ST2，发觉ST1在常温下呈断掉情况，一切正常应导通，核查为ST1接触点烧毁接堵塞造成上述故障。用KSD-301型/10A/96℃温度控制器拆换后，插电调试烧开水一切正常，故障清除。
例2：水烧开后不保温。
剖析维修：故障状况表明加热电路一切正常，故障出在保温电路。用数字万用表检验EH2电阻值620Ω，此值一切正常，再检验VD3正、反方向电阻器均为无穷，表明其已穿透引路，不可以向EH2配电而造成上述故障。用1N4007稳压管拆换，故障清除。
例3：实际操作2个出水电源开关均不出水。
剖析维修：依据故障状况剖析，SB1、SB2与此同时毁坏概率罕见，造成该故障可能是直流稳压电源有故障或直流无刷电机M毁坏。先检验IC③脚对地有12V直流电压，后按住SB1或SB2，精确测量M两边12V工作电压也一切正常，从而确定M毁坏(一般是电机电刷比较严重损坏)，用DB2型、工作标准电压8-12V直流电源泵拆换就可以。提示留意，购买盲流潜水泵，特别注意安裝孔及其泵体出水嘴安装方位应与原潜水泵同样。
例4：轻按再沸腾电源开关无反映。
剖析维修：造成该故障多是SB3长期性应用，內部积污或接触点空气氧化不触碰而致。向SB3间隙中引入小量乙醇，并快速轻按电源开关多次以清理废弃物，但失效。然后查验VT1、VT2等有关元器件，实则K1的常开触点K1—1烧蚀接堵塞而致。用EGR-731型/10A/250V直流继电器拆换后，再沸腾加热电路恢复过来。
