10片铁质热管散热器全线贯通一体,2组电热管竖装身体内

该电暖器为立式构造，配备万向轮可以运动应用。整体由10片铁质热管散热器全线贯通一体，2组电热管竖装身体内，腔内凝视入专用型的高温导热油作传热物质，挑选三挡功率加温，再根据热管散热器蔓延发热量供暖。该类电暖器具备热效高，没有明火，零污染，运作平静和应用安全性等特性。

一、电路图讲解

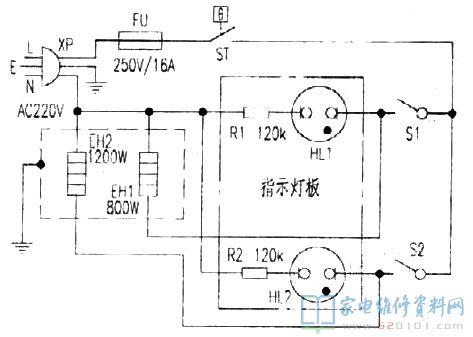

电源电路如下图所示，FU是商业保险器，ST是电阻带调温器，S1是低功率电源开关，S2是中功率开关，EH1是800W电热管，EH2是1200W电热管，HL1、HL2是功率显示灯。接入主机电源后，先将ST顺时针方向旋至较大部位，随后依据电暖器必须挑选加温功率。合闭S1，EH1(800W)发烫；合闭S2，EH2(1200W)发烫；与此同时合闭S1、S2，EH1、EH2(2000W)发烫。选中后，有关功率显示灯照亮，当室温升到一定溫度后，将ST反方向迟缓转动，使功率显示灯恰好灭掉才行，随后，ST处在中断插电情况，电暖器进到控温情况，室内温度基本上匀速运动。

二、常见问题与剖析维修
(1)、插电后标示灯不闪，热管散热器不热。

查验FU、ST均一切正常，是电源线插头空气氧化、电源插座簧片烧蚀松脱，造成开关电源堵塞造成上述常见故障。用电缆载流量适合的电源插座或一体化电源插头拆换。更换后应让电暖器处在较大功率应用半小时，关闭电源后手去摸电源线插头插脚，触感不冷或微温才算达标。
(2)、调温失效。

电阻带调温器ST长期性处在大电流量情况下工作中，再加上经常导通，非常容易拉弧造成触点烧蚀引起调温失效。拆卸控制器，取下调温器，观其触点烧蚀不很严重，用什锦锉修光，再用金相砂纸抛亮触点，装好调温器接入开关电源，试调温温度控制一切正常。若触点比较严重烧蚀或粘死，则需拆换。
(3)、提温时间长。

通常是2组电热管有一组烧毁，功率显著降低造成上述常见故障。用数字万用表各自精确测量EH1、EH2，一切正常电阻器分别是61Ω、40Ω。
