江民HM-12型迅速电热水壶烧开水速度更快，煮沸1．5L容积的水只需5分鐘，并具备全自动温度控制、防干烧和过热维护等作用。合适光棍、家中、宾馆客房、医院病床等应用。

一、电路图讲解

江民HM-12型迅速电热水壶为分离式构造，置壶烧开水时全自动插电，移走壶体全自动断电，应用安全性。整体由壶体、全透明水位线尺、蒸汽管道、发热体总程、蒸气温控器、防干烧温控器、配有加热／断电按钮的提手、显示灯和电源连接器等构成。发热体为1200W不锈钢板电热管。值得一提的是，蒸气温控器、防干烧温控器设计方案得很恰当，为非商业化的专用型商品。双金属蒸气温控器装在蒸汽管道口，当壶里的水烧开时蒸气涌入蒸汽管道，蒸气温控器温度传感器姿势，推动按钮全自动校准而断开整体开关电源。防干烧温控器装在电热管、布线电级中的橡胶支座内，一旦产生壶里水烧干(或没有水插电)，防干烧温控器姿势，断掉开关电源。制冷后，防干烧温控器全自动校准，加水后又可常规应用。

二、电路图讲解

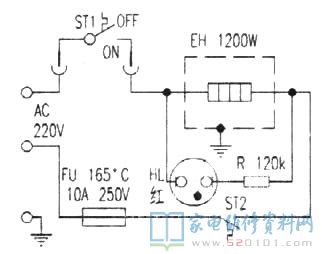

依据实体画出江民HM-12型迅速电热水壶原理图如图所显示，ST1是蒸气温控器与加热／断电按钮连动，ST2是防干烧温控器，FU是过热断路器，HL是鲜红色加热显示灯，R是降血压电阻器，EH是电热管。先将电加热底版接入电压开关电源，按住加热／断电按钮ST1，ON挡接入，再将壶体插进接线底版，HL照亮，表明EH逐渐加热烧开水。当水烧开时，ST1温度传感器推动加热／断电按钮校准，ST1断电(OFF)，HL灭掉，EH终止加热。若沸水凉了需再烧开，按住加热／断掉按钮ST1便可。

三、常见故障维修
例1、按加热／断电按钮ST1，ON挡不接入，标示灯不闪，不加热。
依据常见故障状况剖析，常见故障源于蒸气温控器，拆卸提手，发觉加热／断电按钮传动轴断裂，因其温控器支撑架是塑胶制品，冲击韧性较低，按压按钮实际操作力过大造成传动轴断裂。在传动轴原部位用φ2mm麻花钻打孔，将按钮校准，提取木匠钉子长15mm压进孔轴后，两边涂上胶粘剂，试按加热／断电按钮，电热水壶工作中一切正常，常见故障清除。
例2、显示灯亮，烧开水不热。
此状况大多数是电热管烧毁。用万用表测量EH两脚电阻器无穷，已烧坏(一切正常电阻器约40Ω)。用原厂装配的同输出功率电热管拆换后常见故障清除。
例3、接好开关电源，漏保断路器即断电。
造成该常见故障多是电热管穿透，常见于电热管折射率较小的位置发生小圆孔或缝隙，水自小洞或裂痕进到管中与加热丝触碰产生走电电流量。用原厂装配的同输出功率电热管拆换后常见故障清除。
