双向可控硅VS穿透短路故障排除

实例一、合闭电源总开关S2，按钢琴键电源开关1、2、3挡风机均不工作中，但灯EL能闪光。

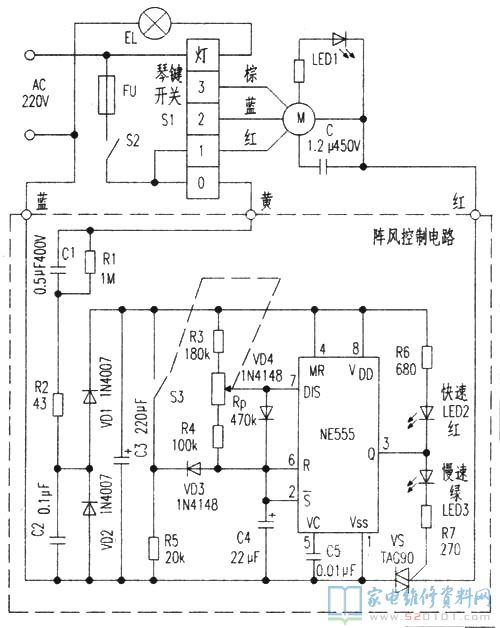

检修1：该设备电源电路参考下面的图，龙卷风控制回路由单时基电子器件NE555组成pwm占空比可调式的波形震荡器。根据更改双向可控硅VS导通角来操纵风扇电机M的转动速度，以做到龙卷风实际效果。精确测量NE555⑧、④脚电压，标准值为12V上下，评测为0.8V，表明直流电配电电源电路有故障。查验为开关电源耦合电容C3(220uF/25V)走电，拆换后故障排除。
检修2：测NE555⑧脚有没问题的12V开关电源电压，③脚也是有波形电压导出，而电动机M两边电压却为零。因电动机与双向可控硅串连在配电控制回路，从而判断是双向可控硅VS或其开启元器件有什么问题。查验LED3、R7无异常，但发觉VS短路，拆换VS(TAG90)后启动实验，故障排除。

检修3：测NE555⑧脚电压一切正常，③脚为低电频不会改变，LED2长亮，而②、⑥脚电压贴近12V且不会改变，一切正常时②、⑥脚电压应随C4蓄电池充电而规律性转变。试将⑥脚对①脚(VSS)短路，人为因素使c4充放电，这时③脚导出跳变成高电平，LED2灭，LED3亮，表明NE555无问题，是电源电路停振造成的故障。查验相关元器件，发觉二极管VD3(1N4148)和按时电容器C4(22uF/16V)均已引路，用同规格型号元器件更新后，故障排除。

实例二、风机一直处在均速运行，无龙卷风觉得。
检修1：插电测出NE555③脚有波形电压导出，此类说明双向可控硅VS穿透短路故障。拆换后，故障排除。
检修2：测NE555③脚自始至终为高电平，LED3长亮不熄。查⑧脚为12V一切正常电压，⑥脚为0．6V不会改变，一切正常时要规律性高、低转变。试将⑥、⑧脚一瞬间短路，使C4快速电池充电，这时③脚能跳变成低电频，表明NE555自身无问题，是C4电池充电控制回路紊乱。查验发觉R3一端开焊引路，再次焊上后故障排除。
检修3：测NE555各脚电压，除⑧脚开关电源电压一切正常和③脚为高电平不会改变外，其他各脚电压与标准值误差均比较大，查验外部元器件内未见异常，可能是NE555內部毁坏。用一片真品LM555更换后调试，故障排除。
