欧科JY-800B全自动豆浆机选用全智能控制技术系统，完成制浆自动化技术，有“湿豆制浆”、“湿豆制浆”、“独立加温”三种工作方式供我们挑选。该设备具备水位线操纵、少水维护、烧开防堵、豆桨做成后光控提醒等作用。该豆浆机其功能键操纵一部分和主电源电路(包含 12V、 5V开关电源、CPU集成icNT66P20A/0234N和汽车继电器操纵实行元器件)板，均密封性于特别制作的盒仓中，避免返潮，以增加使用期限。

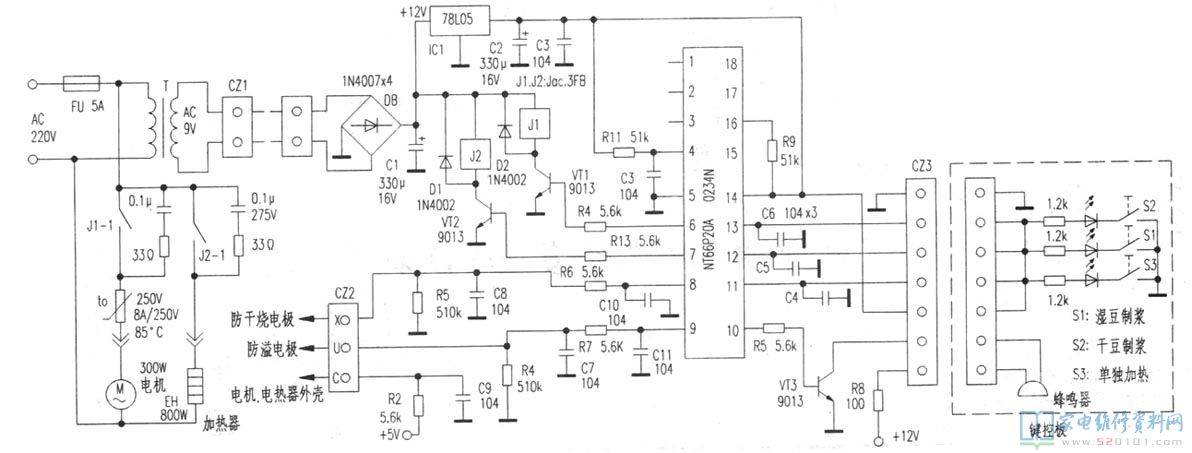

一、电路设计图

只需按使用手册实际操作，一般非常少出现异常。因为该设备沒有任意路线图，故依据实体测绘工程出其电电路原理图，如下图所示所显示。

二、常见故障维修

状况一：按照规定添加定量分析的豆和水时，豆浆机只打豆、不加温。

只需插上开关电源，警报器一声长响，随后三只发光二极管与此同时闪耀，而接着“嘀……嘀……”接连不断，按“制浆”键(干/湿豆制浆)，打豆电机一直运行二十分钟，加热管也不发热。
依据光控提醒，及其电机运行一切正常看来，该设备开关电源配电、全智能程序执行及其打豆电机等基本上一切正常。设备不加温，可能是发热管、实行液压控制系统毁坏。拆卸外壳，最先检测电热管EH两边阻值为6Ω，一切正常。为防空烧电热管的出现意外风险，各自拔掉J2-1和J1-1端连线，再用中短线将防空烧电级(最少水位线探针)和电机刀头相接，仿真模拟存水情况，插电。这时报警电路工作中，测 12V工作电压一切正常，J2电磁线圈优良(独立加电于电磁线圈两边，吸合一切正常)。R13(5.6k)、VT2(9013)均正常。依据操纵基本原理，CPU⑦脚应导出高电平，J2才可以吸合，但这时测⑦脚为低电频，查CPU外界元器件均无异常。试将 5V钢筋搭接于⑧脚，⑦脚既有 5V，J2吸合，判CPU完好无缺。本机电工程路与别的型号规格的豆浆机对比，该设备CZ2-C的探针(黑线)接电机、电加热装置EH机壳之公共性端，而其他设备则是电机机壳，电热管外壳各自衔接的。由于打豆一切正常，沒有考虑到关键的外在要素 -- 比较严重返潮生锈，造成电机机壳与电热管外壳堵塞。经将电机机壳的锈迹完全清除干躁后，常见故障清除。这时精确测量⑧脚为4．8V，⑦脚为5V，J2吸合，加温一切正常。
状况二：该设备一会儿工作中一切正常，一会儿出现异常并造成警报。
因该设备一样比较严重返潮，且 12V耦合电容C1(330uF/16V)的一端管脚已断掉，拆换并去湿干躁后常见故障清除。

NT66P20A/0234N在各运行状态下的管脚工作电压值如表所显示。该电子器件可以用MC0137立即代用。
