家乐仕饮水机原理图

一、电路图讲解

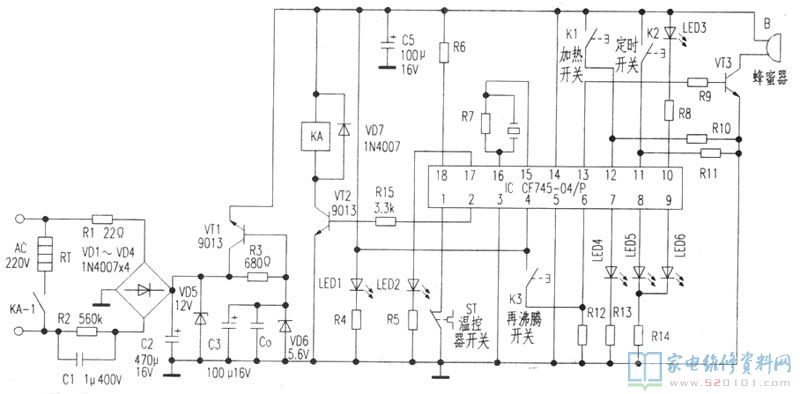

家乐仕饮水机原理图如下图所示，220V电压经电阻器R1和C1降血压过流保护，桥式整流，电容器C2过滤，稳压二极管VD5稳压管后产生12V的直流电压，给控制回路配电。

控制回路一般由电子器件IC(CF745-04/P)以及外部元器件构成， 12V工作电压经电阻器R3、电容器C3和稳压极管VD6后再经过调节管VT1产生 5V的工作电压，经电容器C5过滤后向IC的④脚和14脚给场效应管配电。
当饮水机放水后，按一下开重要K1，全部电源电路开始工作，IC的②脚导出高电平，经电阻器R15使三极管VT2关断，汽车继电器KA吸合，其常开触点合闭，饮水机逐渐加热。
这时，IC的①脚经温度控制器ST接地装置，为低电平；⑩脚也为低电平，加热显示灯LED闪光，表明已经加热。在按轻触开关或水烧开，或产生过热状况时，IC 13脚为高电平，三极管VT3关断，无源蜂鸣器B传出语音提示或警报声。
当水加热至97℃时，温度控制器ST断开，IC①脚变为高电平，促使②脚变为低电平，三极管VT2截至，汽车继电器KA关闭电源，加热管终止加热，与此同时，IC⑧脚、⑩脚均为高电平，加热灯LED3灭掉，保温灯LED5闪光，表明整体处在隔热保温情况。
当饮用水前需再加热时(再沸腾全过程)可按再沸腾电源开关K3，使IC1⑥脚变为高电平(⑥脚平常经R12接地装置为低电平)，与此同时使IC②脚变为高电平，加热管再度加热，当加热1分鐘后(時间由IC內部记时器操纵)，IC②脚全自动变为低电平，终止加热，进行再沸腾全过程。再沸嘴过程中，显示灯LED6闪光，再沸腾完毕后发动机熄火。

远程服务器也有按时作用，按压定时器开关K2，则可在2钟头、4小时、6钟头三个时间范围内开展挑选，待做到所制定的时间段后便自动开关机，使饮水机处在待机状态。

二、常见故障检修
(1)、此机根据汽车继电器的接触点来接入加热器加热。非常容易使断路器烧蚀，造成不加热或加热不断等常见故障。应留意清除、维护保养汽车继电器接触点。
(2)、在远程服务器电路中，R1、C1及稳压二极管VD5非常容易毁坏，产生常见故障后造成整机没电，指示灯没亮。
