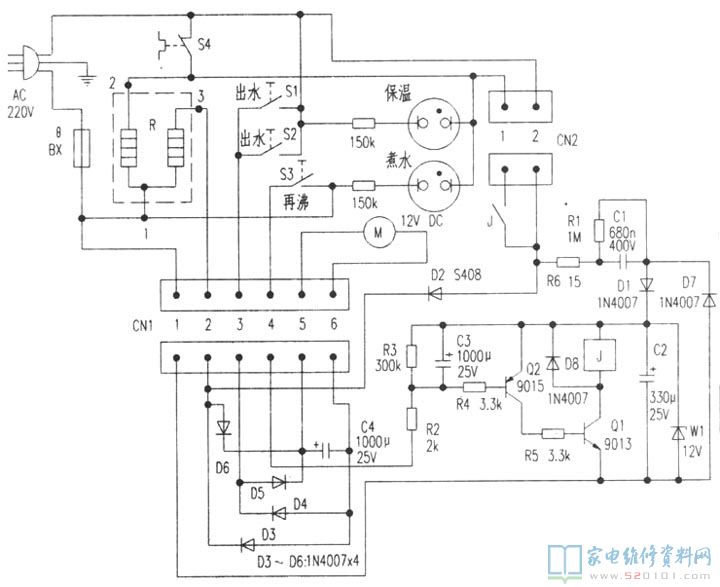

下面的图是富雅宝PZD-668热水壶为依据该设备实体制作的电路设计图。文中概述其原理及一般问题的维修。220V交流电经温控器S4、温度保险丝。BX加至发热器R的①、②脚，发烫身体内的主加热器插电工作中，开水瓶处在煮水状态，煮水指示灯亮(保温指示灯被S4短路而不亮)。与此同时，交流电还经CN2的②脚、D2、CN1②脚加至发热器R的①、③脚，对R中的副加热器降血压加温。

一、电路分析

当开水瓶中的水烧开后，装于瓶底位置的温控器s4中的双金属接触点断掉，R②脚关闭电源，煮水指示灯灭掉，保温指示灯亮(由R①、②脚给予开关电源通道)，开水瓶进到保温状态。这时，R中的副加热器①、③两边仍然维持插电状态，开展保温加温。当瓶中的温度降至一定水平时，s4中电阻带接触点全自动修复接入，开水瓶又进到煮水状态，待水开后又变为保温状态，这般循环往复，使瓶中的温度维持在设置的溫度以内。

开水瓶插电后，交流电还经CN2②脚、R6、C1降血压，D1、D7、C2整流器过滤，W1稳压管后获得12V直流电压，给Q1、Q2及12V汽车继电器J配电。平常因为Q2 b极无偏置电流量，因此Q1、Q2均不关断，J不吸合。当开水瓶处在保温状态而必须再加温时，按住再烧开开芙S3，12V工作电压对C3开展电池充电，与此同时，Q2因基极其低电频而关断，Q1随着关断，J吸合，其常开触点合闭，接入主加热器①、②端开关电源，开水瓶被强制进入煮水状态。S3修复断掉状态后，因为C3两边已充有工作电压，该电压经R4、Q2的e、b极充放电，使Q2依然维持关断状态，J仍然吸合。大概通过1分鐘上下，C3上所充的正电荷充放电结束，Q2截至，Q1截止，J释放出来，R①、②端开关电源被断开，开水瓶修复保温状态。因为在S4断掉后并未修复接入以前，瓶中的温度还维持在较高状态，因而，再加温1分鐘上下足够使瓶中的水再度烧开。
S1、S2为出水量电源开关，S1装于上实际操作板上，S2装于排水口周边，当轻按S1或杯碰S2时，220v电压经S1(或s2)、CN1③脚、CN1②脚、BX、R①、③端加至D3～D6构成的桥式整流电路两边。桥式整流后的工作电压经C4过滤后提供12V直流马达M，由M推动微型水泵将瓶中的开离心水泵至排水口。这儿，R的①、③副加热器起了电动机电容的降血压过流保护功效。

BX为温度保险丝，当开水瓶中溫度过高时BX融断起保障功效。

二、常见故障维修
1．插电后不加温，但煮水指示灯亮。
该常见故障普遍为加热器R①、②脚引路。若煮水指示灯没亮而保温指示灯亮，则很有可能为S4引路。如两指示灯也不亮则查验BX是不是融断。
2．不出水量，按S1或S2均无反映。
普遍为S1、S2之一毁坏，与此同时故障的不常见。应主要查D3～D6是不是毁坏，12V直流马达M是不是毁坏，副加热器R①、③端是不是引路。
3．再烧开作用失灵。
查验S3是不是毁坏。精确测量C2两边是不是有12V直流电压，如无工作电压，精确测量C2两边电阻测量，如呈短路故障状态，查验C2、W1是不是穿透，如无短路故障则查验R6、C1、D1、D7。如12V工作电压一切正常，则查验Q1、Q2、J以及外部元器件是不是出现异常。
4．按住S3后可进到煮水状态，但手松哥后立刻修复为保温状态。此常见故障多见延迟电容器C3无效。
