合闭制冷电源开关SB2,220V沟通交流电压经熔断丝FU

常见故障状况：不加热。

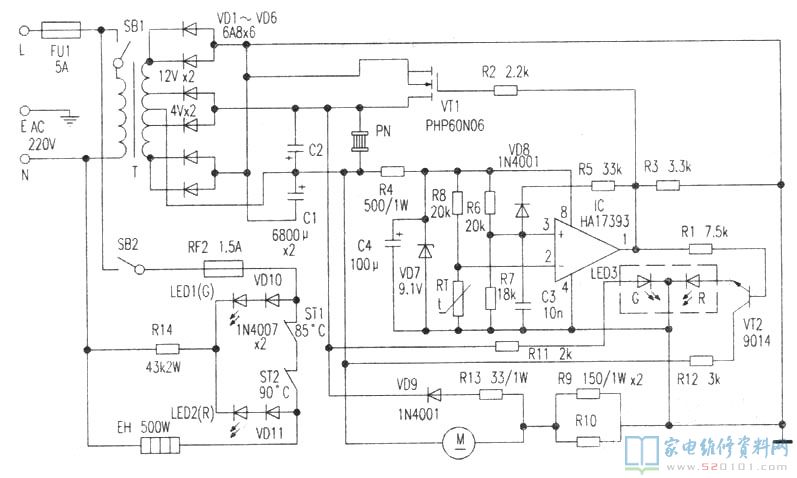

剖析：该设备熬水电源电路由加热器EH、熬水温度控制器ST1(85℃)、防空烧温度控制器ST2(92℃)及隔热保温显示灯LED1(绿)、加热指示灯LED2(红)等构成。合闭加热电源开关SB2，220V沟通交流电压经熔断丝FU1、FU2、SB2及ST1、ST2常闭点加至加热器EH两边，逐渐熬水加热，与此同时LED1、LED2均闪光。当水烧开时，ST1接触点断掉，EH跳停终止加热，与此同时LED2灭掉，而LED1仍闪光。当温度降低至82℃以内时，ST1接触点全自动校准合闭，EH得电逐渐新一轮加热。ST2与ST1串连应用，避免ST1操纵失效(接触点不可以分离)时，由ST2在温度太高乃至空烧时断开开关电源。由以上剖析由此可见，导致不加热的根本原因主要是电源开关接触不良现象，熔断丝融断、加热器烧坏毁坏等。

维修：合闭SB2后，假如发生：EH不热，LED1、LED2均没亮，为FU1、FU2融断，SB2接触不良现象；EH不加热，LED1亮，LED2没亮，为ST1或ST2接触点接触不良现象；EH不加热，LED1、LED2均亮，为EH烧毁或导线断裂；EH能加热，而LED1、LED2均没亮，为功率电阻R14开路或毁坏。

常见故障状况：不制冷。

剖析：远程服务器选用PN(DC12V5A)半导体材料制冷元器件，由温度传感器RT对制冷温度开展取样转换，电压电压比较器HA17393操纵场效管VT1关断或截至，操纵PN两边所加电压多少，更改其制冷或隔冷状态，并由三色发光二极管LED3作标示。合闭制冷电源开关SB1，电压经FUl、SB1加至环形变压器T初中级，次之级有2组对称性的电压导出，经VD1～VD6整流器后获12V、9.5V直流电电压，T的核心头为正端，C1、C2是耦合电容。隔冷状态VT1截至，9.5V开关电源起功效；制冷状态VT1关断，2组电源并联配电，12V电原起功效。一共有4条用电量环路：(1)在隔冷状态PN所加电压较低，保持箱里超低温；在制冷状态PN加12V工作中电压，开展制冷。(2)隔冷状态LED3中的绿(G)管正偏闪光，制冷状态绿管灭掉。(3)风扇电机M在制冷及隔冷二种状态均工作中。(4)开关电源经R4过流保护后由VD7平稳在9．1V，为温度检验和全自动控制回路配电。RT为负温度指数温度传感器，与R8分压后为电压电压比较器HA17393正相反键入端②脚给予数据信号电压，其积分电路键入端③脚标准参照电压则由R6、R7分压决策。开机后RT传感的温度较高，其电阻值较小，与R8分压后使②脚电压小于③脚，①脚导出高电平。一方面经R2操纵VT1关断，为PN加12V电压逐渐制冷。另一方面使VT2关断，LED3的红(R)管闪光，作制冷标示，这时LED3绿管两边电压几乎相同，故灭掉。伴随着箱里温度持续减少，RT电阻值慢慢增加，电压比较器②脚电压随着升高，当高过③脚电压时，①脚导出由高电平跳变成低电频，VT1、VT2截至，LED3红管灭掉，绿管燃亮，PN所加电压变成9．5V，电源电路处在隔冷状态，进行一次制冷操纵全过程。由以上研究可以看得出，不制冷关键由PN毁坏、温度控制失效或开关电源常见故障造成。
维修：(1)合闭SB1，LED3内绿、红管均没亮，表明配电有什么问题，一般是FU1融断，T初中级或次级线圈开路，VD1～VD6开路毁坏或无效，C1、C2穿透走电；(2)假如LED3绿管亮，红管自始至终没亮，表明开关电源一切正常。若测出HA17393⑧、④出脚间没电或大大的小于9．1V，一般是R4短路或电阻值增加；C4、VD7穿透走电。若9.1V电压一切正常，再测②脚电压是不是随RT精确测量的温度而转变，如不变化多见RT欠佳，如转变，待③脚电压超过②脚时，如①脚仍导出低电频(约为0V)，则为电子器件毁坏，可以用LM393立即代用；(3)假如LED3红管亮，但PN不制冷，一般是R2或电源电路开路，VT1毁坏，PN欠佳。

常见故障状况：风扇出现异常。

剖析：风扁电动机M有R13、VD9和R9、R10两根电流量通道，如制冷一切正常而风扇出现异常，问题一般出在这里好多个元器件上。
维修：(1)不转。风扇电机有两根插电控制回路，而这两个回路与此同时造成开路常见故障的很有可能不大，因此不转的因素一般是电动机M自身毁坏或导线开路；(2)风扇转速慢。很有可能系以上控制回路某元器件毁坏而致，如R13、VD9开焊，VD9无效或R9、R10之一开路后使其电容串联值扩大等缘故。
