一、电路详细说明

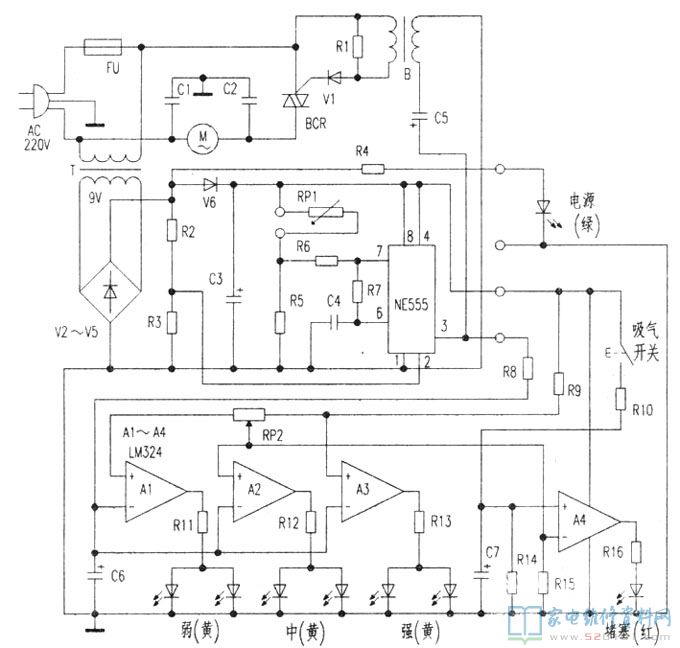

表明电路由四放大电路LM324及黄、绿、红发光二极管等元件构成。A1与外部元件构成弱挡表明电路；A2与外部元件构成中挡表明电路；A3与外部元件构成强挡表明电路；A4与外部元件构成阻塞表明电路，一旦吸尘器阻塞时，鲜红色发光二极管照亮。翠绿色发光二极管为开关电源标示，当吸尘器接入主机电源后，翠绿色发光二极管照亮，以标示开关电源工作中一切正常。

双向可控硅BCR、电机M、变电器B等元件构成电机电路，B为脉冲变压器将操纵电路导出的触发单脉冲藕合至次级线圈导出，经二极管V1加至BCR的操纵极，BCR被触发关断，电机M得电运行，吸尘器一切正常工作中。调整RP1电阻值，可更改操纵电路导出的单脉冲触发角，经B藕合后更改BCR的导通角，进而操纵电机M的转速比，以调整吸尘器的运行状态。

二、常见故障检修
1、标示灯不闪，吸尘器不工作中。
维修：依据状况剖析，该范围多见开关电源有什么问题，最先查验电源总开关、熔断丝FU均一切正常，再测环形变压器次级线圈工作电压为AC 9V，一切正常。随后测整流桥堆导出直流电压为0V，表明为桥堆毁坏，用新的桥堆拆换后常见故障清除。
2、指示灯亮，强、中、弱显示灯亮，但电机不运行。
维修：该常见故障表明表明电路及操纵电路均一切正常，很有可能为电机电路有常见故障。最先短路双向可控硅BCR的阳极氧化与负极，电机运行，表明是BCR或其触发电路有常见故障，应主要查验BCR、V1、B及滤波电容C5。核查为V1引路，拆换V1后，常见故障清除。
