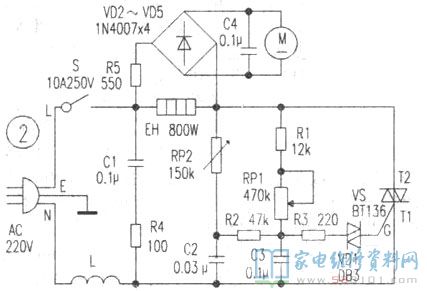

南顺CYB-92C吹风机电路基本原理如下图所示。由电源总开关S、电热丝EH、双向可控硅VS、扼流线圈L构成电源开关主电路。由电阻器：RP1、可调电阻RP2、电阻器R1、R2、R3、电容器C2、C3和双重开启二极管VD1构成可调阻容移相电路。

合闭S，接入电源开关主电路开关电源，220V交流电根据R1、RP1向C3电池充电，当C3两直流电压升高至VD1的转折点工作电压时，VD1关断，开启VS的操纵极G，T1、T2关断，主电路插电。调整RP1的电阻值，就可以更改C3的电池充电速度，即更改VS导通角，相对应更改EH及M两直流电压，进而做到无极持续调压的目地。
直流电电机M工作中开关电源由电阻器R5降血压，整流管VD2～VD5整流器后提供。

电路中，可调电阻RP2和电容器C2的功效，是避免RP1调整最高值时导致调压无法控制状况。电容器C1、电阻器R4、扼流线圈L构成抑止消化吸收无线电波电路，避免主电路造成高次谐波对声像电器的影响。电容器C4可降低M工作中时形成的做法对声像电器的影响。

一、故障检修

1、合闭电源总开关，电机不转，电热丝不热。
剖析检修：大部分是S接触点空气氧化所敛。关键因素是EH输出功率大，电源开关姿势太多产生的。拆下来电源开关，砸开机壳，用水果刀剃除金属氧化物就可以。若接触点比较严重烧蚀，需拆换。
2、不可以调压，电热丝不热。
剖析检修：造成该故障缘故较多，关键查验EH是不是烧坏，用数字万用表测EH两边，常态化电阻测量约60Ω，若为无穷，表明EH烧毁。购800W电炉丝按原状装好，故障就可以清除。若EH一切正常，逐一查验R1、RP1、C3、R3、VD1、VS是不是坏。
3、调压一切正常．电机不转。
剖析检修：该故障多是直流电电路有关元器件毁坏造成故障。关键查验R5、VD2～VD5、C4、M等电子器件，普遍为R5烧坏。可以用吹风机专用型600Ω/12W瓷制电阻器代用。
