MT1029型六挡触碰调光台灯

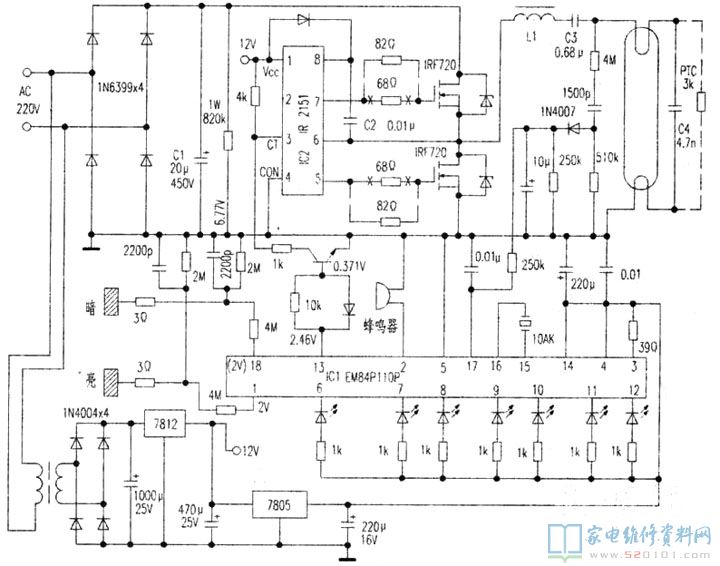

这也是一款上海市产的MT1029型六挡触碰调光台灯，是一种高效率环保节能产品创新。在山东地区应用客户较多，但广泛体现应用不上大半年灯管就变黑，没多久台灯不闪。开启发觉220V沟通交流三相五线铜箔条烧坏、此处底版烧糊，测二只VDMOS IRF830场效管穿透。小编依据实体绘制电电路原理图如下图所示，仅供参考。

该小台灯根据手触碰亮(HIGH)键与暗(LOW)键，给IC1(EM84P110P)微控制器①、18脚键入数据信号，13脚输出高低电频，使三极管(S8050)输出慢慢转变的脉冲信号，来操纵髙压迅速自振荡输出功率控制器IC2(IR2151)③脚脉冲信号，就可以更改振荡工作频率。振荡器输出数据信号经IC2⑦脚高档(HI)和⑤脚中低端(LO)输出，推动(IRF720)场效管T1、T2更替关断或被止。该电源电路⑥脚与电感器L1电容器C3、C4构成的串联谐振电源电路，在C4两端造成高电压加到灯管两边，将灯照亮。
该电源电路尽管选用英国IR企业高效率振荡推动场效应管，运行快。但因灯丝没经加热，放27W灯管用不上大半年灯丝即变黑。可在启动电容C4两端并3k上下PTC正温度系数温度传感器(见图内斜线所显示)加以改进。因为PTC在常温状态电阻值不大，当接入主机电源后灯丝电流量几乎完全流过PTC和C3，因为C3容积比较大，LC串联电路不产生串联谐振。当PTC溫度上升，电阻值快速扩大后，PTC环路等同于引路，使L1、C3、C4串联谐振，产生髙压。这段时间内对灯丝加热，合理地做到软起动目地，增加灯管使用期限。除此之外，为了更好地降低危害灯管色度的状况，将T1、T2的栅压电阻器由原先68Ω增加到82Ω，与此同时给T1、T2各自改装铝散热器，经那样解决和更新改造后的多小台灯，迄今运行一切正常。
