调光台灯的典型性电路有哪些

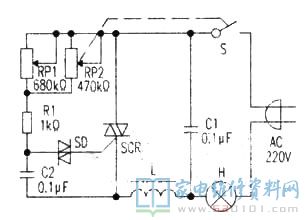

调光台灯的典型性电路如下图所示，主电路由电源总开关S、电灯泡H、双向可控硅SCR、电感器L等组成；电位器RP1(调整)、RP2(带电源开关)、电阻器R1、电容器C2和双向二极管SD构成双向可控硅的触发电路。UC电池充电工作电压做到双向二极管正负关断工作电压阀值时，触发双向可控硅SCR双向关断；当键入电源电压过零时，SCR全自动关闭。调节电位器电阻值可调节电池充电速度，就可以调节晶闸管的导通角，进而调整灯光的高低。此外，L和C1组成高频率过滤电路，使高频率触发数据信号不至于环境污染电力网。他们的直流特性阻抗不大，不容易危害灯光的色度。

一、常见故障维修

1．变光异常
接入开关电源后灯能亮但调不上最靓。这表明主控制回路是常规的，常见故障在触发电路，关键因素是RP2损坏造成接触不良现象，阻值没法调小；或电容器C2比较严重走电，应予以拆换。
灯光调不上很暗。其常见故障也出在触发电路。关键因素是C2变值(缩小)、调整电阻器RP1失衡(电阻值减少)，这时，可将RP2调在电阻值较大(灯光很暗)的部位，用小螺丝刀调整RP1，调到钨丝暗红就可以了。
不可以变光，自始至终为最靓，其因素有：双向可控硅SCR被穿透、双向二极管SD短路故障、电容器C2引路或脱焊等。
不可以调亮，大多数是因为电位器RP2损坏，造成动臂未与碳脉冲阻尼器触碰而致。这时精确测量其动臂管脚与别的两边的电阻器，为无穷。为了更好地缓解这类损坏，可更改应用习惯性将原先焊在电位器左右两边的导线互换。那样，刚一开灯光最靓，必须弱光时，再将旋纽顺时针方向转动调暗(但不足之处是打灯电流量冲击性比较大)。
2.电灯泡没亮
这除开钨丝烧坏、led灯头与插座接触不良现象、电源总开关损环、连线短路外，操纵电路中双向二极管或晶闸管引路，或C2穿透等也较普遍。
