一、电路剖析

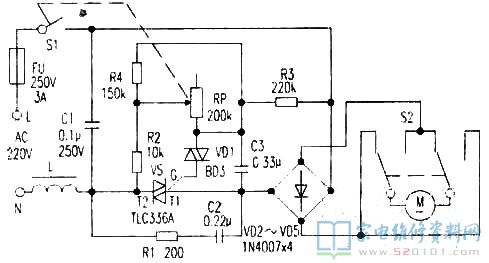

按照特定物画出该设备电路图如下图所示。本电路选用双向可控硅作沟通交流变压电路，由双向可控硅VS(TLC336A)、双重开启二极管VD1、电容器C3、电阻器RP、电阻R2、R3、R4等构成移相沟通交流变压电路。合闭电源总开关S1，AC220V开关电源接入，调整RP的电阻值，即能更改VS的导通角，也就改变导出交流电流。该交流电压经全桥VD2～VD5整流器变为脉冲直流稳压电源对电机M配电适度拨动调速开关可更改输出电压，即操纵M转速比在50～150r、min间转变，做到变速的目地。拨动正反面向电源开关S2档位，能更改M的电流的方向，使滚轮正方向或反方向旋转。

电路中，由电源变压器L、电容器C1构成倒L型高频率过滤电路，以降低对音像制品家用电器的影响；由电阻器R1，电容器C2构成阻容消化吸收控制回路，避免双向可控硅VS因过压而毁坏。

二、常见故障检修

1、拨动变速旋纽，按摩仪不旋转。
用万用表测量C1两边无220V工作电压，核查FU融断，可能C1(原250VV)抗压不够穿透短路故障导致FU融断。拆换FU后，再用0.1uF/630V涤纶电容更换C1后，再也没有产生此常见故障。
2、一会儿工作中紊乱，有时候轻轻拍打支撑架修复翻转。
该常见故障多是电路接触不良现象而致，关键查元器件管脚是不是假焊、脱焊，输电线触点是不是松动，本例是电阻器RP碳膜损坏及动臂簧片空气氧化，拆换RP(WH168-B型220k带电源开关电阻器)后工作中一切正常。
3、拨动正反面切换开关，滚轮能翻转歪斜转。
滚轮能反方向旋转，表明沟通交流变压电路、整流器电路及M工作中一切正常。不正方向旋转则是S2止向接触点组不触碰而致，向触静脉滴注入2～3滴乙醇，快速拨动电源开关几回，仍不凑效，用KB88型250V/5A拨动电源开关拆换后工作中一切正常。
