12V开关电源经电阻器R1降血压,VD5稳压管后导出5V工作

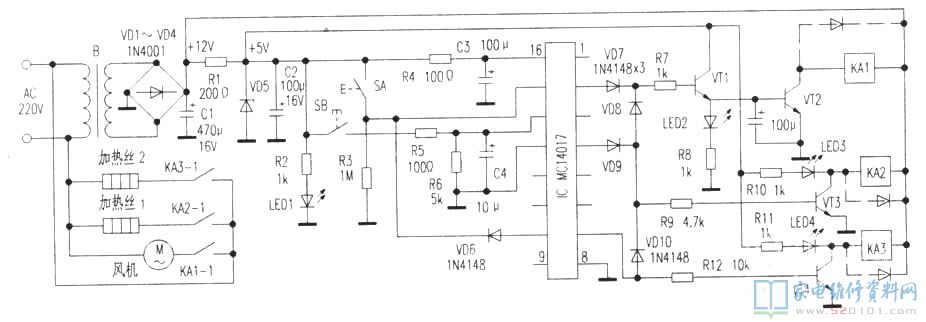

本电源电路如下图所示，220V电压接入后，经降血压、整流器、过滤后造成12V直流电压，做为KA1、KA2、KA3三只继电器的工作中开关电源；除此之外，12V开关电源经电阻器R1降血压，VD5稳压管后导出5V工作电压，做为电子器件IC及控制回路的开关电源。电源电路接入后，开关电源标示LED1闪光，表明该设备处在待机状态，这时IC(MC14017)除③脚(Q0端)外，别的导出脚均处在低电频情况。

按开机键SB，IC 14脚(CP端)键入高电平单脉冲，②脚(Q1端)导出高电平，三极管VT1、VT2由截至变成关断，继电器KA1吸合，与此同时，排风显示灯LED2闪光，风机逐渐转动排风。

这时，若再按一下SB，则IC1④脚由低电频变成高电平，进而使VT3由截至变成关断，继电器KA2得电吸台，加热丝1开始工作。这时尽管IC②脚已导出低电频，但④脚的高电平经VD8仍使VT1关断，使风机再次送风轻轻吹出暖风，与此同时LED3亮。若再按一下SB，则Ic⑦脚(Q3)跃变成高电平开启VT4关断，KA3得电吸合，LED4照亮，电阻丝2也资金投入工作中(同样，风机再次排风)，使吹送出的暧风发热量提升。

若按关机键SA，使Ic1 15脚(R端)键入高电平清零，这时除③脚外的导出脚均为低电频，KA1、KA2、KA3，与此同时释放出来，整体停止工作，修复为待机状态。但由于三极管VT2 b极接有一只100uF电容器，有一定的充放电時间(大概10秒上下)，因此KA1延迟时间跳停，使风机再次转动10秒左右，便于将加热丝的余热回收吹出，且对电热扇有一定的保障功效。

一、故障检修

1．接入主机电源后，未按开机键即逐渐加温，而风机不转。
故障维修：这样的事情非常容易毁坏电热扇，由于加热丝传出很多的发热量不能成功排去，非常容易损坏塑料外壳。这类故障缘故一是由于加温时穿过继电器中的电流量比较大，使其接触点点火而粘接而致；除此之外，因该设备继电器两边没加续流二极管，易造成推动三极管穿透，提议在KA1～KA3两边各加并一只二极管(如下图所示中斜线所显示)。
2．加热丝不加温，排风一直一切正常。
故障维修：此状况表明12V、5V开关电源及IC均一切正常，若加热丝正常，且触碰优良则关键应查验VT3或VT4以及有关电路元件，如R9、R12、KA2、KA3等。
3.风机不转，其他作用一切正常。
故障维修：按开机键，先鉴别继电器KA1有没有吸合声，如果没有大多数为VT2(或VT1)、VD7、R7、KA1等有故障，若有吸合声，故障在风机电动机。
