华生牌立式程序控制电扇选用NECD7564CS084片式ic

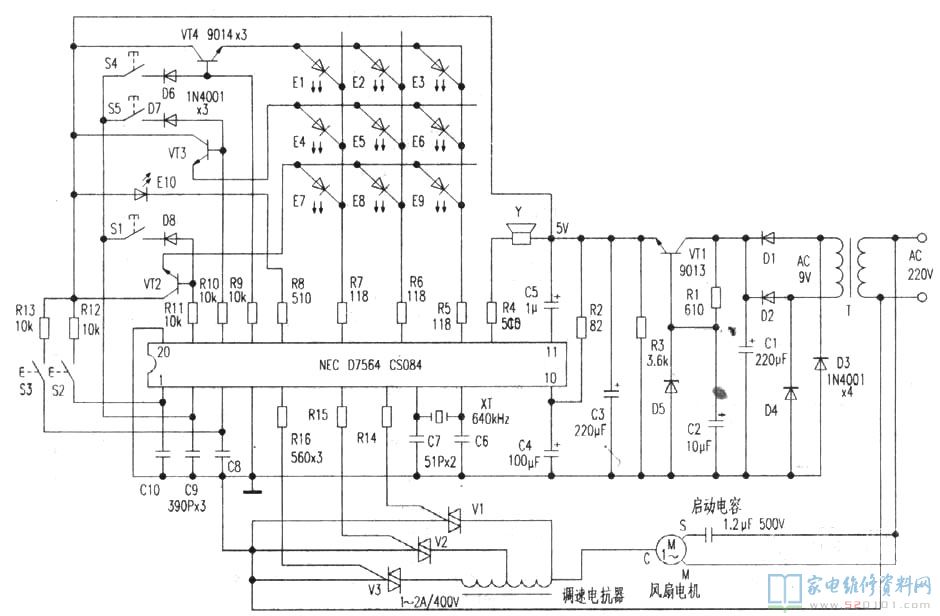

一、电路图讲解

220V电压经T降血压、D1—D4整流器、VT1、D5稳压管为5V，给予给IC的⑩脚。IC的⑧、⑨脚外接640kHz石英谐振器，S1为复位开关，按下S1后风机系统控制处在终断情况，这时其功能损耗可忽略。S2为运行蒹调速开关，每按一次s2，Ic的⑤、⑥、⑦脚会各自导出开启数据信号，使双向可控硅V1、V2、V3先后关断，风机便会从低速档一中速一快速一低速档循环系统运行；相匹配的发光二极管E1、E4、E7各自点亮，做为风力标示。

S3为仿真模拟吹风切换开关，按下S3后电机中断运行，即双向可控硅作规律性的关断与截至，使电扇运行与终止，造成仿真模拟吹风实际效果。这时若S2切换开关合理，风机便会出现不一样风力的仿真模拟吹风。若再按一次S3，仿真模拟终断，修复为基本运作，E10也会与此同时点亮或灭掉。S4为定时器开关，可次序挑选30分鐘-60分钟-120分鐘-长期-30分鐘，与此同时E3、E6、E9次序点亮。s5为睡眠质量定时器开关。按下s5后IC⑤脚导出开启数据信号，v3关断，这时电机只有低速档运作，这时若按S2，睡眠质量风即中断。睡眠质量按时有60分鐘-120分钟-240分鐘-长期-60分鐘。该电源电路除按s1外，其他功能键在每一次按下时，压电式无源蜂鸣器都需要传出“嘟嘟嘟嘟”的合理提醒声。这种功能还能够自由组成，拓展为多功能，如按下S5后，再按S3，就可以有4种時间的睡眠质量式仿真模拟吹风实际效果。

二、常见问题和缘故
1．风机不可以运行。
要留意差别在按下S2的与此同时有没有“嘟”的蜂鸣声，相匹配的发光二极管是不是被点亮，若有响声则表明开关电源一切正常，Ic也无问题，常见故障应在启动电容、电机、双向可控硅；如果没有响声，应关键查IC⑧、⑨脚有没有640kHz时钟信号，与此同时查看s2是不是开路。
2．电机能运行，但风力挑选功能无效。
在按下s2的与此同时，看相匹配的发光二极管是不是点亮。若点亮，则常见故障在双向可控硅或变速串联电抗器。
3．仿真模拟挑选功能无效。
除s3开路外，能查R13、c8和Ic是不是坏。
4．按时功能无效。
一般为s4、R9、D6开路，VT4穿透和IC毁坏。
5．睡眠质量按时功能无效。
一般为S5、R10、D7开路，T3穿透和Ic毁坏。
6．不可以校准。
能查S1是不是开路，D8、R11与C9是否毁坏，最终查IC是不是毁坏。

三、维修案例
1、电扇能正常的运行，但按时与睡眠质量功能无效，且不可以校准。
仅有这三种功能无效，表明IC沒有毁坏。由原理图看得出，S1、S4、S5的公共性端都接在IC②脚，若②脚开路、脱焊或对地短路故障都是会发生这样的事情。评测c9两边电阻值竟为10Ω上下，且转变不确定，由此可见已被穿透。换掉一只390pF的聚丙稀电容器，常见故障清除。
2、电扇不可以运行，全部功能均无效。
查VT1的发射极有5V。测IC的⑧、⑨脚工作电压为2.8v(一切正常是2．46V)与2．4V。由此明确钟表震荡工作频率异常。拆换640kHz结晶失效；然后查出来c7已开路，换用51pF电容器后，⑧脚工作电压恢复过来，但风机仍不可以运行。查s2电源开关一切正常。测c10两边电阻值为零，用390pF电容器换掉后，所有功能恢复过来。
