测绘工程的该型转页扇原理图

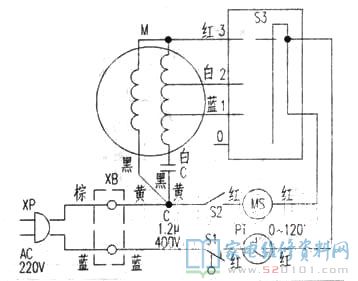

各种各样知名品牌转页扇(鸿福扇)构造各有千秋，原理基木同样。 文中小编测绘工程的该型转页扇原理图如下图所示。

一、电路图讲解

XP是开关电源抽头，XB是电源插线板，s1是乱倒过载保护器，s2是导风轮电源开关，s3是调速开关，PT是计时器，MS是导风轮电机，M是风机电机，C是启动电容。插进开关电源，将PT顺时针方向转到按时時间挡，定时器开关合闭，风机旋转排风，逐渐倒数计时，按时完毕后自动开关机(若计时器置于“ON”挡，不会受到时间限制，风机长转；若置于“OFF”挡，关闭开关电源，风机停转)。而将s3各自置于1、2、3挡，分别获得慢、中、快一种风力，M依靠c运行运转；将S3置于0挡，M停转。按住s2，MS推动导风轮运行，循环系统导向性排风，重按s2，导风轮停转。

s1为应用安全性而设，若风机放置过度歪斜，或出现意外摔倒，全自动断掉开关电源，风机马上即停转；恢复过来部位，再次运行。

二、常见故障检修

1.旋转调速开关，风机电机运行艰难。
此情况为M绕组短路或C走电、穿透而致。用万用表测量运作绕组(红、黑条中间)阻值600Ω，运行绕组(红、黑线中间)阻值420Ω，均属一切正常。用数字万用表测C，如果没有容积或短路故障(走电)、引路，运用CBB61型/AC400V/1.2uF电力电容器拆换。
2．风机电机运行田难、转速比减缓或不转。
此常见故障应最先确定c容积是不是缩小或无效。若一切正常，多是滚动轴承比较严重缺油或损坏而致。拆掉电机前壳，取下电机转子，用车用汽油药棉清洗油渍后．再用06号金相砂纸打磨抛光滚动轴承和传动轴，引入润滑脂，使电机旋转灵便欢快。若发觉电机转子轴切向晃动，触感空隙增加（一切正常空隙约0.03mm)，表明滚动轴承损坏，需拆换滚动轴承。
3．进风口一切正常，导风轮不转。
若查验s2一切正常，则多是MS电机定子绕组短路，用万能表R×1k挡精确测量导风轮电机两边，一切正常阻值约7．5k，现测得阻值∞，表明短路，可以用AC220～240V/4w/5r/min同歩电机拆换。
