正处酷热袭人的夏天,急缺的电扇坏掉,修理部嫌维修费少不肯修

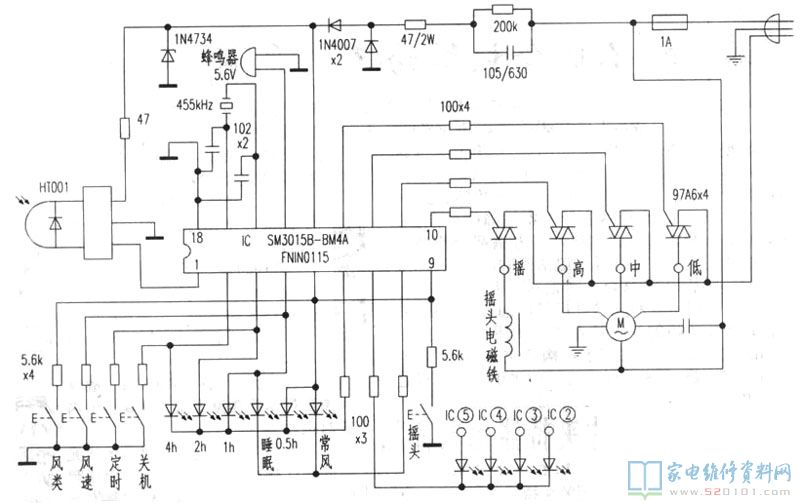

笔者写这篇文章的情况下，正处酷热袭人的夏天，急缺的电扇坏掉，修理部嫌维修费少不肯修。因此笔者依据实体绘制《钻石》牌FS-1001b型遥控电扇的操纵原理图后自身修。

该电扇发生遥控失效的常见故障。应查遥控发射器，将其挨近已启动的录音机，边按功能键边自动调谐录音机，能听见磁感应数据信号(若无音，大多数为发射器的“心血管”晶振电路欠佳，远程服务器为455kHz晶振电路)；再测红外发射管正反面向电阻值一切正常，分辨遥控发射器基本上一切正常。然后查电扇控制器上的遥控接受一部分，测HT001③脚无电压，最终查出47Ω电阻器已引路。拆换后遥控恢复过来。

假如发生某级风力挡不转或不摆头，可查相对应挡的晶闸管和检验电子器件相对应控制板(④、⑤、⑩、11、12、13脚)的电压转变状况，如⑩脚导出0．1v(L)时，摆头；导出5．6V(H)时定项吹风机。伴随着风力、风类档位的不一样，这种相对应脚应该有高(H)、低(L)脉冲信号转变，若电压匀速运动不会改变或自始至终为零，则很有可能为场效应管毁坏。
在通电检验时，要十分确保安全，应应用隔离变压仪。由于控制器的5．6V开关电源是由市电立即经(电阻器)电容器降血压整流器获得的，其电源电路与市电互通。
