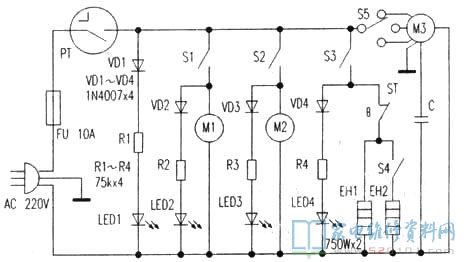

一、原理

1、风力操纵

预置好時间后，风机电机M3马上开始运行，与此同时排风指示管LED1闪光。C为M3的启动电容。S5为调速开关，有弱、中、强三种风力选择。(2)风频操纵：闭合电源开关S1，风频电机M1开始工作，推动进风口电机换向器叶面上下晃动，持续更改排风方位，与此同时风频指示管LED2闪光。(3)冷气操纵：闭合电源开关S2，冷气电机M2推动制冷机组运行，冷气根据风机吹出，与此同时冷气指示管LED3闪光。(4)暧风操纵：闭合电源开关S3，电压经温度控制器ST常闭点加至半导体材料瓷器发热器EH1两边，逐渐加温，风机向外吹送暧风，与此同时暧风指示管LED4闪光。若闭合s4，则EH1、EH2并接工作中，可高溫排风。ST是全自动校准温度控制器，当温度升到ST预置温度时，其接触点断掉，发热器跳停终止加温；而当温度降到ST预置温度时其接触点会全自动校准闭合，发热器又逐渐加温。这般不断循环系统工作中，完成全自动控温操纵。

2、常见问题及缘故
(1)、风机电机M3不工作中：若LED1都不亮，为电源线插头接触不良现象，熔断丝FU融断，PT定时器开关接触不良现象或沒有预置运行时间(这时别的环路亦无电)；若LED1闪光，则为S5接触不良现象，启动电容C及M3毁坏或导线断裂。

(2)、按时完毕后，M3仍运行不断：PT定时器开关黏连，不可以断开开关电源(这时各环路均有电)。

(3)、风频电机M1不工作中：若LED2都不亮，为s1接触不良现象；若LED2亮，则为M1毁坏或引路。

(4)、致冷电机M2不工作中：若LED3都不亮，为S2接触不良现象；若LED3亮，则为M2毁坏或引路。

(5)、电加热器不工作中：若LED4都不亮，为s3接触不良现象；若LED4亮，则为ST接触点接触不良现象，EH1、EH2烧断掉路；若仅有EH2不工作中，则为S4接触不良现象或EH2烧毁引路。

(6)、超出预置温度，但发热器仍再次加温：ST温度控制失效，一般为其接触点黏连。
