名钻700W电热水瓶加热速度更快、保温特性好、造型设计美观大

名钻700W电热水瓶加热速度更快、保温特性好、造型设计美观大方、环保节能安全性、方便使用，很受大家喜爱。文中详细介绍2款全自动电热水瓶的工作原理及常见问题维修方式，仅供参考。

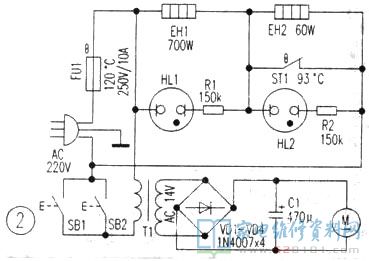

电路图讲解如下图所示所显示。插上电源线插头后，市电经电流量／温度双作用保险丝管FU1及温度控制器ST1常闭触点加至加热器EH1两边，逐渐加热。与此同时，氖灯HL1燃亮，作加热指示。这时EH2及HL2、R2两只路被ST1短路故障，故不工作中。当温度升到93℃以上时，ST1触点全自动断掉，EH1跳停终止加热，与此同时HL2燃亮，作保温指示。事实上，这时EH1、EH2是串联在市电开关电源上，但因为EH2输出功率小，电阻值大，市电工作电压绝大多数着陆在EH2上，因而EH2可开展保温加热。而EH1只等同于一般低电阻值电阻的作用，发烫不大。当续入凉水或温度降到93℃下列时，ST1触点又全自动合闭，EH1得电从头开始加热。这般不断循环系统工作中，维持瓶里温度。
SB1为手动式采水电源开关，SB2是杯碰采水电源开关，二者并接，作用是一样的，仅仅实际操作方法不一样。合闭SB1或SB2后，T1导出的14V交流电流，经VD1～VD4整流器和C1过滤后，为直流无刷电机M配电，推动微型水泵泵水。
其常见问题及缘故如下所示：
(1)、不加热：若HL1都不亮，通常为FU1融断，市电电源插座没电，电源线插头或ST1触点接触不良现象；若HL1指示一切正常，则均EH1毁坏。
(2)、加热不断：ST1触点间黏连。
(3)、不保温：若HL1都不亮，为ST1触点未断掉；若HL2指示一切正常，则为EH2毁坏。
(4)、不可以泵水：SB1、SB2接触不良现象，T1、VD1～VD4及M引路，C1穿透或走电
(5)、HL1、HL2紊乱：HL1、R1或HL2、R2毁坏或开焊。
