格力空调牌DF168型冷暖空调扇

格力空调牌DF168型冷暖空调扇采用高品质镍络发烫元器件，冬天可给予强暖风；增设冰块儿储存箱，使夏天吹出来的冷气比室内温度低3～5℃；选用特有的滑动式水帘和加湿方法，能除灰、去异味、净化室内空气，使吹出来的风清爽盈润，恰当地将电暖风、工业冷风机、负离子净化器、气体加湿机融为一体，提升了周期性商品的局限性。其详尽原理和应用介绍如下所示。

一、原理

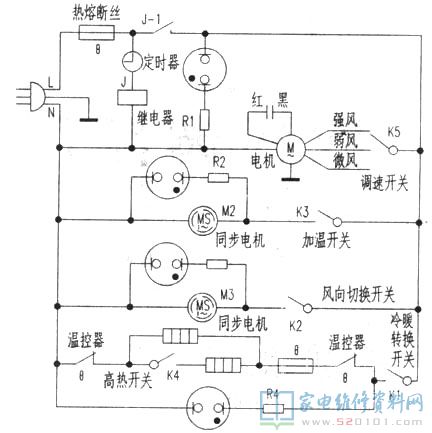

下面的图是DF168型冷暖空调扇的电气原理图。

1．一般风机功能
接入主机电源后，将计时器旋至“开”的部位或设置在120分鐘内随意按时档位，这时鲜红色指示灯照亮，汽车继电器J插电吸台，其常开触点J-1闭合，风扇电机M1通电运行，这时可根据调速开关K5挑选大风、弱风、轻风，完成三挡一般风机功能。
2.电暖风功能
冬天，可根据冷热切换开关K1和高烧电源开关K4完成电暖风功能，当K1闭合K4断掉时，仅有一组800W加热丝通电加热器，完成低烧功能；当K1和K4均闭合时，2组800W加热丝与此同时通电加热器，完成高烧功能；相互配合调速开关K4，可各完成高烧大风、高烧弱风、高热轻风、低烧大风、低烧弱风、低热轻风功能。
3．工业冷风机功能
夏天，可在机顶储电冰箱内置放冰块儿，冰融化后注入冷水箱，使机内冷水比室内温度低10～20℃。开机后，将加湿电源开关K3闭合，鲜红色加湿显示灯照亮，异步电机M2插电旋转推动水帘运行，使吹出来的冷气比室内温度低3—5℃，耗电量仅60W。
4．气体加湿机功能
干躁的时节，在水箱添加清理饮用水，按住加湿电源开关K3，使水帘持续循环系统旋转，经风机将水帘上的水份吹向室内空间设计完成加湿功能。
5．风板功能
空调扇工作中时，既可以拿手立即转动通风口水准导风片，设定上、下导风，还可根据风频转换开关K2完成上下风板功能。K2闭合时，异步电机M3插电运行推动通风口摆叶上下摆功，完成120°大视角立体式排风，扩张排风面。

二、应用常见问题
1．冬天房间内太干躁时，可在水箱内立即引入温开水，再将冷热切换开关K1和加湿电源开关K3与此同时闭合，在送暖风的与此同时完成加湿。但留意，不能在水箱内倒入沸水，以防烫坏水箱，产生渗水。
2．夏天应用时，只可在储电冰箱中添加冰块儿，禁止在水箱内立即放入冰块儿，因冰渣卷进水帘，很有可能会引起常见故障。机顶储电冰箱内置放冰块儿后，水箱中的水流量只有充注半满，防止冰融化后注入水箱产生外溢。
3．机内冷水不能久放，超出一星期最好是由排水栓排出来后换自来水，储放很久的陈水被吹向室内空间对身心健康不好。
4．放水时，一定要注意观查空调扇正脸的“水位线表明”窗，切勿超出“MAX”标尺，防止外溢。
5．加湿时，水帘上的水份会提高空气阻力，噪音相对应比较大，夜间睡眠质量时，可关掉加湿功能，以减少噪声。
6．过滤网可按照应用自然环境状况，每一至二周清理一次。
7．若因运送、撞击造成水箱中水位线视窗处黏胶裂开渗水，可以用结构胶黏合。
8．若整体机身因撞击倾翻，水箱内存水外溢时，应该马上关闭程序，待保证机内干躁后才可再次插电应用。
9．使用中整体机身不能太接近墙面、窗帘布等实体，应保存25～30cm间距，防止送风受阻，危害运用实际效果。
