一、智能遥控器原理
二、主控芯片电路图讲解

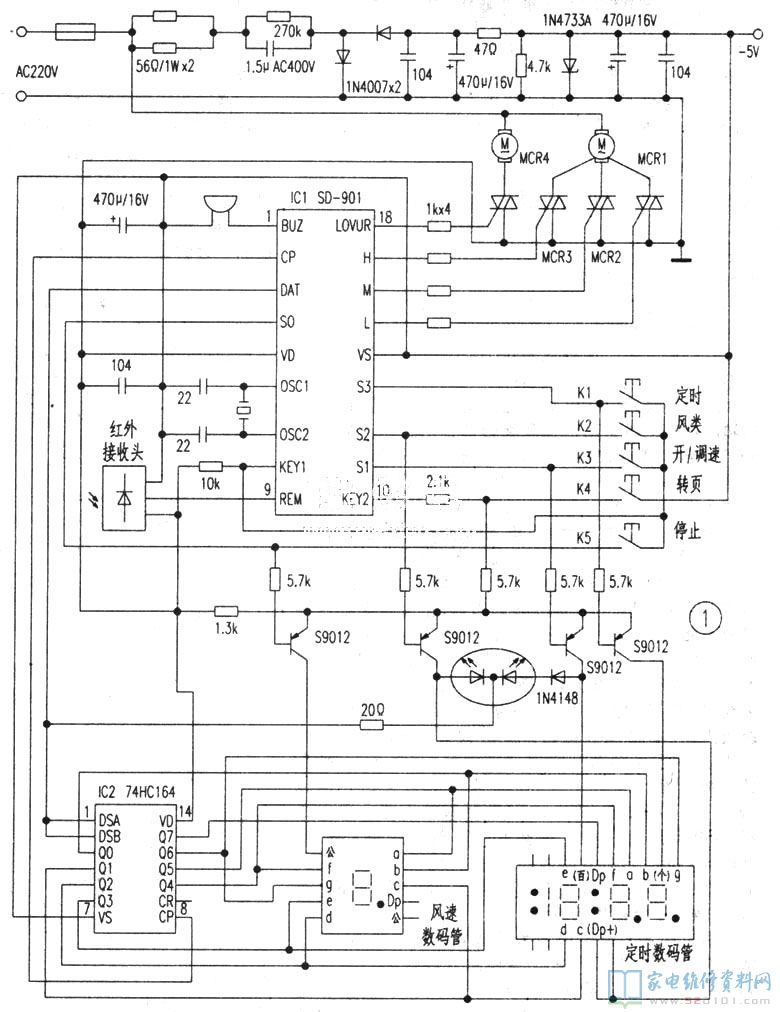

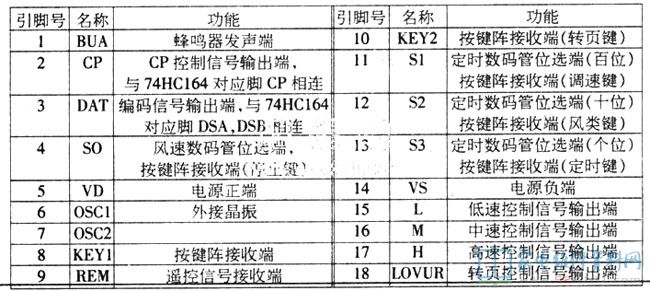

主控芯片电源电路如下图1所显示，它以电风扇控制板SD-901(下称IC1)为关键构成，附注是其管脚作用介绍。
配电开关电源由电压经电容器降血压、整流器过滤后经1N4733A稳压管为-5V做为主控芯片电源电路开关电源。当控制面板(或遥控器)功能键时，操纵数据信号经IC1內部编号后，由③脚DAT端先后输出8位风速、按时(数百位、十位、个位数)串行通信数据信号，抵达8位串入／并出移位寄存器。74HC164(下称Ic2)的串行通信数据信号键入端DSA和DSB端，再根据IC1 2脚CP端输出的差分信号操纵IC2的cP端，完成8位输出数据信号传送。每一组8位传送结束时，会先后在IC1的s0、S1、S2、S3端输出有关低电频位选数据信号，以明确在风速数码管或按时数码管上显示风速、定时数据；与此同时在IC1有关的L、M、H、LOVUR端输出低电频数据信号，操纵有关电动机或异步电机插电工作中。风速数码管选用一位共阳极氧化数码管，小数位位悬在空中无需，按时数码管选用三位半共阳极氧化数码管，第一位(半位)和小数位位悬在空中无需。具体步骤全过程详述如下。
K3(启动和变速功能按键)第1次按K3键，IC1 15脚L端输出低电频，开启晶闸管MCR1关断，风扇电动机进到慢速运行，与此同时风速数码管显示数据1，表明风扇处在低挡风速；第2次按K3键，IC1 16脚M端输出低电频(15脚修复高电平)，开启晶闸管MCR2关断，风扇电动机进到中等速度运行，显示2；第3次按K3键，IC1 17脚H端输出低电频，开启晶闸管MCR3关断，风扇电动机进到高速运行，显示3。若再次按K3键，风扇将按以上方法循环系统。
K1(按时键)风扇运行后，可以根据K1键明确风扇按时运行时间，每按1次K1，按时提升半小时，一共有0.5～7.5钟头15种循环系统按时挑选。按时设置后，数码管显示随時间的损失而逐渐降低，显示剩下运行时间。当显示变成0：00时风扇终止运行。也可立即将显示设置为0：00情况，风扇将不会受到时间限制，一直处在运行状态直到待机才行。
K2(风类选择键)风扇运行后，三色发光二极管显示鲜红色，为一般情况；按一次K2显示翠绿色，为吹风情况；再按K2显示淡黄色，为睡眠质量风情况并全自动按时4钟头，并可根据K1调节调整；再次按该键，风扇将按以上工作方式循环系统。若与K3相互配合(如调吹风)，可各完成强吹风、中自然风、弱吹风作用，并按多种多样规律性循环系统。
K4(转页选择键)风扇运行后，按该键，IC1的第18脚输出低电频，开启晶闸管MCR4关断，转页异步电机工作中，转页轮旋转，完成风频导向性作用，先后按该键，风扇转页将按终止／转页循环系统。
K5(关机键)无论风扇处在哪种运行状态，均可根据该键关掉一切作用，但下设作用在关闭设备被撤消，再度启动时，须再次设定。
三、常见问题的维修
1．数码管不显示缺乏划
数码科技营不显示，一般造成缘故为：(1)数码管公共性端虚焊，(2)与公共端相接的三极管S9012毁坏或虚焊，(3)三极管发射极电阻器(5.7k)虚焊，(4)数码管毁坏。
风速数码管显示缺划一般是数码管有关节点虚焊而致，若按时与风速数码管某一划与此同时没亮，一般是IC2 74HC164有关节点虚焊而致。
2．插电后不运行
接入主机电源后，恰当功能键实际操作无法启动，除开功能键无效外应检查IC1⑤脚正电极VD端和14脚负开关电源VS端中间是不是有 5V工作电压，如果没有一般是开关电源一部分常见故障，造成缘故是：(1)熔断丝已烧毁，(2)2个56Ω/1w电阻器烧毁或虚焊，(3)1.5uF/400V电容器穿透，(4)开关电源一部分别的相关元器件虚焊或毁坏。
若IC1的正负极开关电源一切正常，一般是晶振电路虚焊或毁坏，也很有可能为IC1毁坏。
电脑上类风扇在待机情况下，仅仅各类作用被锁住，全部电源电路仍处在运行状态下，当遇断电或忽然拨电话时，因电力网电流起伏大导致有关电子器件的损害，故无需时要将电源插头拔离电源插座。
3．风扇运行欠佳
插电运行后扇叶时转时不转，一般是电动机启动电容(1.2uF/400V)产生软穿透导致，但电源插头时断时通或內部有某些导线虚焊，也可造成该常见故障。
插电后要拿手一拨，扇叶才向转动方位转动，可能是启动电容容积减少或引路及其电动机副绕阻引路。

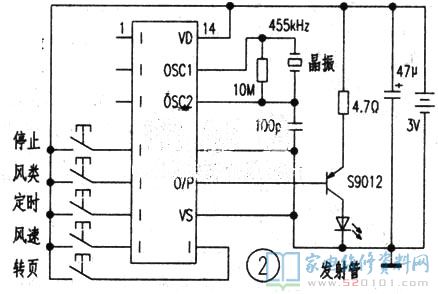

4.遥控器作用无效
