胜风牌电脑上石英石暖炉系用全智能操纵的电加热石英加热管电暖器

胜风牌电脑上石英石暖炉系用全智能操纵的电加热石英加热管电暖器，具备90°摇摆立体式送风供暖；轻触开关换档(400W、800W两挡)和按时关闭电源(0.5～7.5钟头15挡按时)作用。

一、电路图讲解

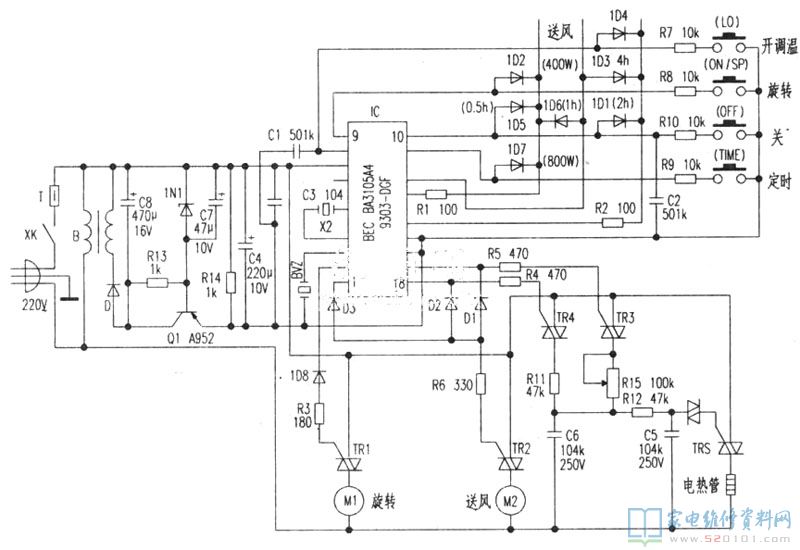

文中小编依据实体绘制的原理图如下图所示。图内的BVZ为无源蜂鸣器，按键实际操作时，每按一键，则无源蜂鸣器响一声。

二、常见故障维修

1、接入开关电源，按开／控温键无一切反映。
原因及解决：保险电阻T短路。焊下T，用一个5A保险丝管换掉，所有作用修复。
2、按键时有蜂鸣声，但只有摇摆及送风，不可以加热。
原因及解决：操纵加热的晶闸管TR5坏。拆换TR5后，加热作用修复。
3、按键时有蜂鸣声，可送风眨加热，但不可以摇摆。
原因及解决：摇摆推动异步电机M1(3w)烧毁。拆换M1，常见故障清除。
4、按键时有蜂鸣声，加热及摇摆一切正常，但不送风。
原因及解决：操纵送风的晶闸管TR2环。拆换TR2后常见故障清除。
