一种金作用红外信号的电扇电路

一、电路基本原理

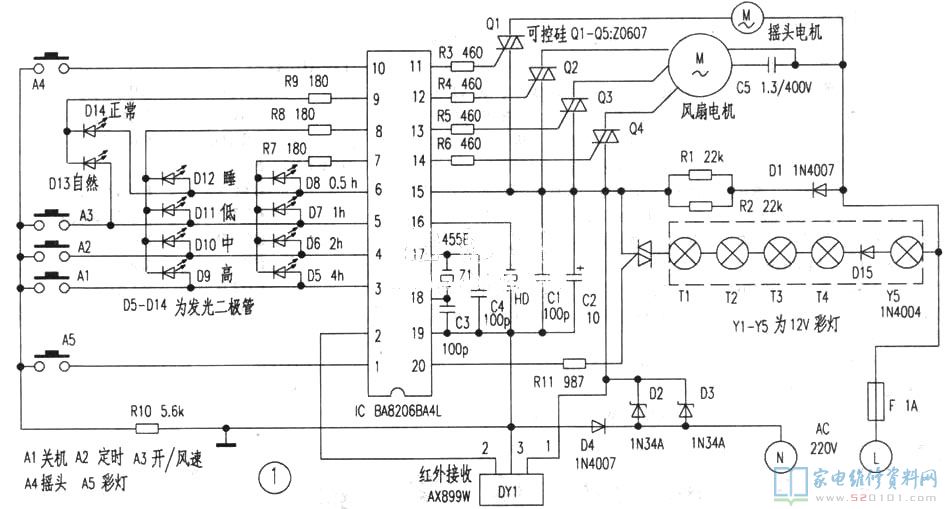

接收电路如下图1，从电路图内我们可以看得出．其关键部件便是一个具备红外线接收变大、编解码、自动控制系统、手动式操作、LED发光二极管土作情况标示、定时开关机标示设定于一体的集成化电路。促使该电路外部元器件较少，且十分简易、安裝便捷。沟通交流220V经F、D1、R1、R2，降血压过流保护。由D2、D3、c2、D4稳压管产生 5v的直流电给予给Ic1(BA8206)的15脚、19脚和红外接收头(AX889W)。红外接收头的②脚将红外接收头的信息传至Ic1的②脚，经编解码后去操纵各种各样姿势。每一次作用的操作都由HD(φ22mm压电式蜂鸣片)发出声音以提示操作。

二、操作表明

A1-A5各自为接收板上的手动式小型轻按开关，A1为待机开关，它能断开风机作用、摆头和早已设定的0.5-7.5钟头待机時间，并能记忆力待机前的作业方法，但按时方法和睡眠质量方法不被记忆力，不可以操纵花灯的开、关。A2为定时开关机的设定开关，每按压一次可各自设定0.5、1、2、4钟头的总计按时，并由相对性应的发光二极管标示時间的进展，较大可设定为7．5钟头。A3为启动和风机速率调节开关。A4为风机摆头开关。A5为花灯开关，它的开、关不是受A3开关操纵而单独操作的。

三、红外遥控器

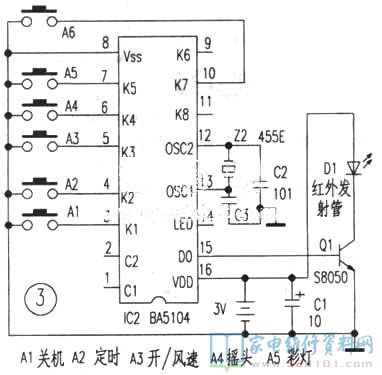

电路电路原理图见图3，它是一个由伺服电机(BA5104)和红外线发送电路构成的。经相匹配开关传出的遥控器命令，由15脚导出到Q1经变大后驱动D1传出经编号后的红外信号数据信号。智能遥控器上由六个键构成，除开接收电路板上的五个操纵功能按键外，另提升了一个风类键，按该键就可以更改风机由一切正常风-吹风-睡眠质量风-一切正常风的方法循环系统(在接收板上是沒有风类键的，假如必须提升，可在Ic1的第⑥脚与A1、A2、A3的公共性端中间连接一开关，以完成手动式操作更改风类方法)，因为智能遥控器选用7号充电电池促使容积较小。

四、电路的安裝及维修

元器件挑选时需要留意以下几个方面：(1)F为1A的商业保险．不能省去。(2)R2和R3的输出功率应不小于3w，安裝部位应避开其他元器件并使其悬在空中，以保证其排热室内空间。(3)A1～A5应选用中小型轻按开关。(4)Q1～Q5选用双向可控硅1A／400v就可以。(5)其他电阻器、电容器可以用小输出功率的，按电路主要参数就可以。(6)应留意红外接收头的对话框保持良好的接收室内空间。

在接收电路中零配件主要是F、R2和R3、D1、D4、c5、Q1～Q4，一旦产生风机电磁线圈短路故障或电机转子卡住，就很有可能损坏这种元器件。当遥控器作用无效时，应首要查验F是不是烧毁，操作接收板上的A1～A5是不是起功效，次之就应查验IC1第15和19脚中间能否为 5v，如果不对则查验C1、C2是不是穿透，精确测量D2、D3的两边是不是为3．3v或被穿透，红外接收头(DY1)是不是有导出等，一般情形下IC1是不易毁坏的。在遥控器信号发射器中A1和A2开关容易毁坏，一旦发送遥控器间距减短或失效时，应首要查验蓄电池是不是用完，次之冉查验D1、Q1、C1、C2、C3、Z1等。
