文中以富雅牌YF-618型蒸汽电熨刷做为实例来开展解读，这也是一种多功能美容护肤整烫家用电器，集整烫、干洗店、褪毛、刮洗玻璃等功能模块于一体。这儿先详细介绍它的整体构造和电源电路整烫原理，随后详细介绍常见问题检修方式，供新手检修参考。

一、蒸汽电熨刷构造

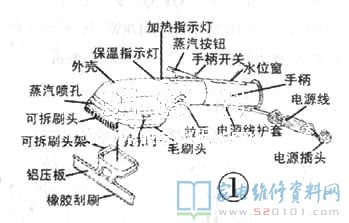

下面的图是富雅牌YF-618蒸汽电熨刷的构造。

电熨刷整体关键由机壳、手枘、蒸汽加热器、整烫总程和配件等构成，一部分的构造作用概述如下所示：
1．机壳用橡胶制品做成，用于安裝蒸汽加热器和联接手柄。表面配有加温(红)、保湿补水(绿)指示灯。
2．手柄用橡胶制品做成，构造如下图2。

手柄内壁为蓄水器皿，通过水位线窗可见到水位线多少，便于立即加水。手柄前面配有活塞机水泵，按压蒸汽按键，水泵对水充压，经出水口射进蒸汽加热器。

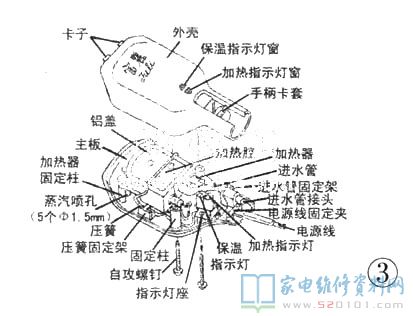

3．蒸汽加热器又被称为蒸汽产生器，构造如下图3。

它是蒸汽电熨刷的关键部件，用不锈钢电热管铸造在铝合金型材身体内，盖紧铝盖后四周用耐热胶粘剂封固，做成腔式加热器。加热器前面有5个φ1.5mm小圆孔，用于喷出蒸汽。加热器后端开发配有进水口，与蓄水器皿出水口对接。按压蒸汽按键，蓄水器皿里的水被水泵充压，射进加热器腔内，高溫使水变为蒸汽从喷出孔喷出来，对衣服完成整烫或洗掉夹层玻璃上的脏污。
加热器的底端配有突跳式温度控制器，用于操纵蒸汽溫度。除此之外，过热保护装置、加温隔热保温指示灯、电源插头连接头都装在加热器的电脑主板上。

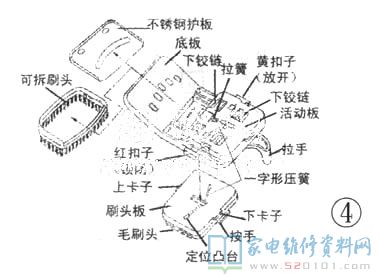

4．整烫总程构造如下图4，由底版、小锈钢挡雨板、活动板、刷头板和可拆电动牙刷头构成。关键用于整烫衣服裤子除去皱褶，使衣服裤子整平挺阔。

5．配件由可拆刷头架、塑胶刮刷构成(见图1)。熨刷换用塑胶刮刷关键用于除去夹层玻璃表面脏污，使夹层玻璃明亮如新口。

二、电源电路及整烫原理

依据实体绘制电源电路如下图5。电熨刷应用时，向蓄水器皿灌满矿泉水或凉白开水，盖紧外盖，将手柄再装原点。将电源线插头XP插进市电插座，由过热保护装置FU、加热器EH、温度控制器ST构成加温控制回路接入开关电源，鲜红色加温指示灯HLl亮。翠绿色隔热保温指示灯HL2因为被sT的常闭点短路，因此HL2无电流量根据而临时没亮。EH逐渐提温，加温约2分鐘后，ST接触点全自动断掉，HLl发动机熄火。电流量经电阻器R2→HL2→EH→FU回至开关电源，HL2亮，表明做到蒸汽溫度。按压蒸汽按键，使水泵充压，蓄水器皿的水将进水口射出去。一小撮水雾进到处在高溫情况的加温腔，马上化为蒸汽，在压力差的作用下，从5个喷嘴喷出来。
喷出蒸汽的工作频率在于按压蒸汽按键的频次，通常每过2秒一次。手持式电熨刷往挂好衣服裤子从上到下挪动，喷出来的蒸汽射到衣服上，因为电动牙刷头挪动，衣服裤子內部的尘土污渍被刷子一起带去，进而接到烫平、干洗衣服的实际效果。

三、蒸汽电熨刷的拆卸方式
1．拆装手柄右手拿住机壳，左手按住手柄电源开关让手柄往倒退，手柄即与机壳分离出来。
2．拆装水泵先用大号螺丝起子摁下蓄水器皿外盖尾端卡扣，用劲拔出来外盖。将螺丝起子轮流插入蒸汽按键二翼空隙中，上下撬翼片，与此同时用以按着蒸汽按键尾端，避免电源开关扭簧“飞”掉，随后取下蒸汽按键。接着取下手柄电源开关，活塞泵各零件就可以解散。
3．拆装刷头板先按住底版鲜红色钮扣(见图4)，使底版与电脑主板闭锁。两大拇指轻按电动牙刷头板尾端往上推，并将电动牙刷头板往上抬，拆下来电动牙刷头板。
4．拆装底版部件先按住底版淡黄色钮扣(见图4)，底版全自动松掉，两大拇指按爪活动板尾端往上推，并将活动板向上抬，拆下来底版部件。
5．拆装机壳拧出行为主体底端两只自攻螺丝(见图3)，右手握紧电脑主板，左手拿住机壳往上提，就可以拆下来机壳。
6．拆装加热器先拔出来加热器进水管快速接头，再从进水口固定支架拔出来进水口(见图3)。拧出加热管两管脚接线端子排的两只螺丝，卸掉接线端子排。用斜口钳拔出来加热器表面扭簧。将加热器稍向后倾、拧出温度控制器压片糖果上固定不动螺丝，取下压片糖果、防静电胶皮、温度控制器和过热保护装置。拔出来5个喷嘴上耐高温联接管，就可以卸掉加热器。
7．拆装指示灯用斜口钳最好用套筒板手(可以用M6内六角螺钉改革而成)拧出接线端子排2个螺帽，随后卸掉指示灯座，焊开指示灯管脚点焊，就可以取下指示灯。
8．拆装电源插头拧出指示灯接线端子排螺帽后，再拧出电源插头浅绿色接地线的固定不动螺帽，卸掉固定不动夹，就可以拆下来电源插头。
至此，电熨刷各部件拆装基本上进行，在拆装环节中，一定要细心开展，切勿姿势粗暴，用劲不适合过急或乱撬，避免卡扣、精准定位凸模等断裂。拆下来的零件要存放好避免遗失，不然还原安裝可能碰到不便。

四、常见问题检修

1、指示灯没亮，整体无反映。
剖析维修：该常见故障多是交流电未进到电源电路而致。关键查验电源线插头是不是接触不良现象、电源插头內部输电线是不是断裂、电源插头接线端子排是不是松脱等。找到常见故障点修完，常见故障即清除。
2、不加温。
剖析维修：造成该错误通常是过热保护装置FU融断。按图3拆掉机壳，用万用表测量接线端子排X1、X3，一切正常电阻器几近0Ω，若无穷，则FU融断。经查验EH、sT一切正常，从而分辨是FU衰老融断造成上述常见故障。
取出FU，用型号规格为SP型250V、10A、195℃过热保护装置拆换。更换时，可回收利用原接线端子排，但需要与导线铆牢。若原接线端子排铆片已断．改成焊锡时要用斜口钳夹到导线开展电焊焊接，時间切勿太长，不然高溫经导线发送给过热保护装置导致融断，即使那时候未损坏也会减少使用期限。
3、不加温，加热指示灯亮。
剖析维修：加温指示灯亮，表明交流电进到电源电路，常见故障大多数是加热器EH烧毁造成的。拆掉机壳，用万用表测量接线端子排X3、X4．一切正常电阻器约60．5Ω，若为无穷，可分辨EH烧毁。因为加热器构造独特，销售市场难以购买到，务必向选购同样型号800W加热器拆换。
4、温度控制失效。
剖析维修：拆掉机壳，用万用表测量接线端子排X2、X4一切正常电阻器为0Ω，若为无穷，可分辨sT有常见故障。若查验温度控制器管脚电焊焊接一切正常，表明ST毁坏，需拆换ST。温度控制器溫度特点产生变化，太早或过迟断掉溫度造成上述常见故障，也需拆换ST。
温度控制器主要参数可选择KSD-301型250V、10A、60℃。拆换时，要在加热器和温度控制器触碰处涂一层传热硅酯，便于传热温度测量精确。与此同时，莫忘放回防静电胶皮，随后用原压片糖果压牢温度控制器。假如漏装防静电胶皮，压片糖果与温度控制器两管脚短路，不但溫度无法控制还会继续烧毁加热器。假如不小心遗失防静电胶皮，可以用2mm厚线路板，剥开内电层，截成13x11mm格子代换。
5、不喷蒸汽。
剖析维修：接入开关电源，观查加温、隔热保温指示灯能先亮后亮，表明FU、EH、sT工作中一切正常。加水后若常见故障依然，拔出来手柄，按压蒸汽按键，一切正常时出水口能喷出来一小撮水雾，如果没有水雾喷出来，缘故大多数是出水口、排汽管、管道有杂质或污垢阻塞，导致水道堵塞，次之是水泵活塞杆损坏导致水泵工作压力不够。检修方式如下所示：
(1)拔出来手柄，用直徑1．2mm钢丝捅各管小圆孔直到水道通畅才行。
(2)拆掉水泵，拆换活塞杆。若觅不上原零配件，可选择5mm厚颇具延展性塑胶块，按图6自主生产加工一个胶活塞杆，装进行程安排杆后涂上单车用润化酯。将行程安排杆嵌回原点，装水时试按压蒸汽按键，有水雾射出去就可以交付使用。

提示留意：水道堵塞多是长期性应用饮用水而致。恰当应用矿泉水或凉白开水，可降低污垢阻塞水道的常见故障。
6、指示灯没亮。
剖析维修：多是指示灯漏汽或久用变黑无效而致。取下指示灯，用电饭煲氖电灯泡拆换。降血压电阻器R1、R2引路或点焊开焊也会导致指示灯没亮，可以用150k、1/4W高压瓷片电容拆换。
