电路图讲解、拆卸和检修方式

转页扇又被称为鸿福扇，其风速温和、变速范畴宽、放置灵便、方便使用，尤其合适睡眠质量时持续吹风机应用。文中作者以美的KYT5-30转页扇做为实例，来详细介绍它的电路图讲解、拆卸和检修方式。文中一样对维修别的品种的转页扇也有着一定的实用价值。

一、构造与特性

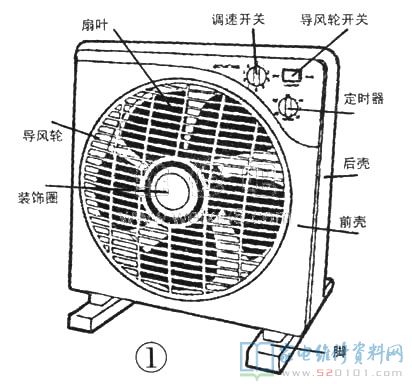

转页扇的构造如下图所示1所显示。关键由机壳、调速开关、导风轮电源开关、定时器、导风轮、传动系统离合、同歩电机、风机电机、风扇叶片、后罩和摔倒保护开关等构成。
(1)、机壳分前、后两一部分，用橡胶制品做成。前壳右上方配有调速开关、定时器和导风轮电源开关，前壳中间橡胶支座上配有风机电机、同歩电机。
(2)、调速开关用以风机变速，选用瓷器式5位转换开关，顺时针方向或反方向方位转动旋纽，便可以开／停风机和挑选1～4挡风力。1 -- 4挡相匹配转速比分别是530、750、950和1150转／分。
(3)、导风轮电源开关是一个大型的按钮开关，用于操纵导风轮的旋转和终止。
(4)、定时器选用发条式传动齿轮脚踏式定时器，用以操纵风机电机运行時间，设0～6挡，每过20分鐘为一挡，按时時间最多为120分鐘。应用时，顺时针转动可设置時间档位，电源开关合闭，接入电源电路，并逐渐倒数计时，离开时完毕，电源开关断掉，自动开关机。
(5)、导风轮用橡胶制品做成，装在传动系统离合上，样子为环形曲面，铺满不一样视角的栅格数据，选用同歩电机作驱动力，完成360度循环系统导向性排风。导风轮转动时，由风扇叶片吹出来的风越过栅格数据，按导风轮持续变动的方位排风。具备吹风的实际效果。
(6)、传动系统离合起导风轮的传动系统与离合器功效，装在同歩电机导出轴上。由离合器盘、轴承端盖、轴承钢球、扭簧和定位板构成。轴承钢球装在定位板里侧，被扭簧所压．轴承钢球能进能退，凸起的曲面卡在导风轮棘槽中，推动导风轮旋转。当导风轮被卡，或人为因素转动导风轮时，轴承钢球被棘槽所压而倒退，导风轮跑偏高转速，维护同歩电机免遭毁坏。
(7)、同歩电机用于推动导风轮旋转。这类电机选用稀土永磁式构造，由磁感应电机定子、稀土永磁电机转子和减速齿轮箱构成，工作标准电压220 - 240V，输出功率4W，旋转方位为逆顺不定项，导出轴转速比5转／分。
(8)、风机电机是转页扇关键部件，推动风扇叶片旋转造成清宴。选用单相容运行式电机，由前壳、手机后盖、运行绕阻、运作绕阻、电机定子、电机转子构成。工作标准电压220V，输出功率50W，转速比1150转／分。
(9)、摔倒保护开关装在前机壳內部左下方固定不动桩上。由一对倒八字形触片，及开启片内圆柱体重锤式等构成。风机一切正常运用时，重锤式压着金属弹片接入开关电源，风机电机运行；当风机出现意外摔倒或放置部位过度歪斜时，重锤式更改部位，离去金属弹片，开关电源全自动断掉，使风机电机转停。风机恢复过来部位时，风机电机再次运行。

二、电路图讲解

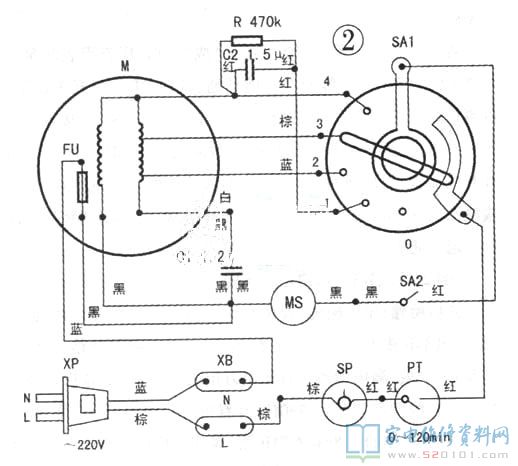

转页扇电路原理如下图所示2所显示。xP为电源线插头、XB为接线端子排、SP为摔倒保护开关、PT为定时器、SAI为调速开关、M为风机电机、FU为电机的溫度商业保险器，C1为启动电容、C2为降血压电容器、R为泄流电阻器、SA2为导风轮电源开关、MS为同歩电机。接入220V交流电，旋转定时器旋纽以设置任一档位，PT接入开关电源倒数计时，M开始运转。旋转SA1放置1-4挡，各自得到轻风、低速档、中等速度和快速四种风力。合闭SA2，MS旋转，推动导风轮旋转，风机按360度循环系统导向性排风。如必须风机定项排风，可开停机SA2多次，让导风轮终止一个恰当的位子上。当定时器倒数计时完毕时，PT断掉开关电源，风机转停。
FU为热维护元器件。当电机M因各类出现意外造成太热，电机溫度上升做到溫度商业保险器融断溫度时即全自动融断，断开风机开关电源，避免伤亡事故。具有安全性维护的功效。

三、拆卸要点
转页扇由多种多样零部件构成，平常维护保养或常见故障检修拆卸的办法如下所示：
1、拆导风轮反方向方位拧下装饰设计圈，拧下传动系统离合轴承端盖4支自攻螺丝．卸掉轴承端盖。用直徑2.5mm圆柱型冲子，或用同规格型号麻花钻冲破传动系统离合穿轴颈后，将导风轮、离合器盘一并拆下来。
2、拆卸后罩将转页扇放置工作台面上(最好是垫上整洁纯棉毛巾或面料，避免损害机壳)，拧下后罩上、下方2支自攻螺丝。随后反方向方位旋转后罩，使后罩边缘4个跑位摆脱接口，就可以卸掉后罩。留意，安裝后罩，需在后罩切弦一部分往上，与提手一样。
3、拆前后左右机壳将转页扇放置工作台面上，拧下后机壳9支自攻螺丝，前机壳、后外壳就可以解散。
4、拆卸风扇叶片拿手按着风扇叶片根处．用扳子反方向方位拧下电机传动轴上M8六角螺母，取下平垫圈，拔出来风扇叶片。安裝风扇叶片时，需将扇叶、电机传动轴健槽对正，方能装进风扇叶片。
5、拆卸风机电机先用色笔在风扇电机、电机定子、机壳、螺丝桩画上标记，有利于检修后按原状装好电机，避免错误。拧下电机手机后盖4支自攻螺丝，取下风机电机，用尖锥撬出电机传动轴的E型平垫圈。拧下前、手机后盖4支M4机带螺丝，前壳、电机定子、电机转子、手机后盖就可以解散。
6、拆卸同歩电机同步电机处在前机壳固定不动部位中，拧下电机轴承端盖表面2支自攻螺丝，就可以取下同歩电机。
顺带强调，拆下来的零件，尤其是细微零件如螺丝、穿轴颈，务必存放好，避免遗失，不然安装时碰到困难。

四、常见故障检修
1、旋转调速开关和定时器，风机电机不转。
剖析维修：不转多是交流电未连接电源电路而致。选用追踪缩小方式，最先查验电源线插头、电源插座触碰是不是优良，次之查电源插头是不是断开。若无异常，再拆卸手机后盖，查验接线端子排XB的接口是不是掉下来。
将定时器旋纽放置“ON'’(接入)或“1”挡，用万用表测量定时器PT的“红-红”线两触点能导通。表明PT定时器开关一切正常，再精确测量摔倒保护开关SP的“棕-红”线两触点。SP两接点一切正常时应导通。评测不细则可分辨SP有常见故障。拆下来摔倒保护开关，砸开电源开关后盖板，发觉重锤式的导电环、两金属弹片的接触点比较严重积碳，导致接触不良现象，造成上述常见故障。用水砂纸擦掉炭层，再用酒精棉球擦抹一遍。插电调试，风机电机一切正常旋转，常见故障清除。
2、导风轮转，风机电机不转。
剖析维修：导风轮转，表明交流电进到电源电路，SP、PT也一切正常。不转大部分是因为电机M的运行、运作绕阻引路，或启动电容C1无效、走电而致。最先用万能表R×10挡精确测量运行绕阻“红-白”线两边电阻值约730Ω，再精确测量运作绕阻“红-黑”线两边电阻值也是730Ω。两阻值均一切正常，表明风机电机一切正常。将万用电表放置×1K挡，精确测量启动电容C1“黑-黑”线两边，表针晃动后不可以回到无穷处，而滞留在200k处，此状况表明C1比较严重走电。用容积1．2uF、抗压400V的CBB61型无正负极电力电容器拆换。因为C1与C2为一体化构造，拆换Cl时，将坏电容器导线焊开，将新电容器导线焊上，用束线带将新、旧电容器扎在一起，将坏电容两导线剪去。
3、旋转调速开关2-4挡，风机电机运行一切正常，但转到l挡，风机电机不转。
剖析维修：依据常见故障状况剖析，常见故障缘故多见调速开关SAl的1挡接触点空气氧化接触不良现象，或降血压电容器C2毁坏导致风机电机没电。关闭电源后用数字万用表电阻拦精确测量1挡，回路电阻0Ω，表明SAl触碰一切正常；插电将数字万用表转至沟通交流250V挡，精确测量C2主交流电流0V，一切正常时约130V上下，表明C2穿透引路。用容积1.5uF、抗压250V的CBB61型无正负极电力电容器拆换后。插电调试，风机电机一切正常运行。常见故障清除。
4、进风口一切正常，导风轮转停。
剖析维修：造成该常见故障的缘故有：

(1)、导风轮电源开关SA2接触点接触不良现象或毁坏，导致同歩电机：MS开关电源堵塞：
(2)、同歩电机MS电机定子线圈烧毁，造成电机转停；
(3)、传动系统离合与导风轮跑偏转停。
关闭电源，用万用表测量SA2能导通，再精确测量MS电阻测量9.1k，表明导风轮电源电路工作中一切正常。从而分辨．导风轮转停是传动系统离合与导风轮跑偏而致。拆下来导风轮和传动系统离合，发觉定位板的轴承钢球进、退姿势乏力，经查验为扭簧延展性不够，轴承钢球与导风轮棘槽不合格导致上述常见故障。取下扭簧，变长3～5mm以提升其延展性，再装扭簧，拿手转动导风轮有“嗒嗒”声，表明离合器一切正常。插电调试，导风轮恢复过来旋转，常见故障清除。
5、定时器倒数计时无效。
剖析维修：该常见故障多是定时器发条断裂，丧失源动力而致。用JFD-120型、220V、1.6A脚踏式定时器拆换，常见故障即清除。
