调光台灯的原理与常见问题的维护保养方式

伴随着我们生活水平的日益提升，调光台灯做为一款小电器，早已走入家家户户，销售市场上的调光台灯类型也多种多样，但电路基本原理都各有千秋，文中将具体地解读调光台灯的原理与常见问题的维护保养方式，期待给众多检修网民和电路发烧友进而参照。

一、电路基本原理

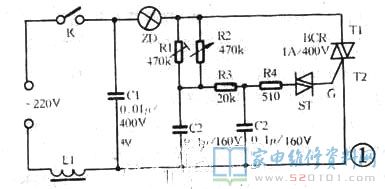

图中1为常见的家庭用调光台灯电路。调节R2的阻值，可以更改可控硅的关断時间，进而更改穿过灯泡ZD的电流量，做到调节灯泡色度的目地。R2的阻值越大，灯光效果越暗，相反越亮。Ll与c1组成过滤器，用于避免小台灯对周围的录音机，电视等设备造成影响。因为L1的电缆线径较粗，线圈匝数非常少，不容易危害电灯泡的色度。

电路中的最关键元器件是双重可控硅(BCR)。它的形状见图2。T1、T2为主导电级，G为操纵极。图3所显示的简易电路，用于分辨BCR的优劣。按图将可控硅连接电路，发光二极管LED应没亮。随后用一根输电线快速将图内A、B二点接入一下，LED应闪光并维持下来。假如并未用输电线连通A、B，LED已发光，表明可控硅主电级已短路故障；若用输电线连通A、B后，LED仍不闪光或发光不可以维持，表明可控硅没有开启作用。这2种状况都表明可控硅损坏。

双重二极管ST的外型与小型电阻类似。若內部短路，开启电路不可以工作中，BCR也不关断，灯也也不亮起。用一般的万用表测量ST两管脚间的电阻，应是无穷。调日光灯电路对双重二极管的主要参数规定不高，维修时应找普遍的ST代用就可以了。若找不着得话，也可以用二只NPN型硅三极管按图4联接替代应用，实际效果也可以。

二、常见故障检修

调不上最靓：灯能亮，表明主控制回路工作中一切正常，常见故障在开启电路。关键缘故为电阻器R2损坏、电阻没法调至零，或电容器C2、C3比较严重走电，要换新。
调不上很暗：常见故障也在开启电路。关键因素是C2或C3內部引路或脱焊，或调整电阻R1的动片部位更改造成阻值减少。维修时，假如猜疑电容器內部引路，可以用一只同尺寸的达标电容器代用实验。假如猜疑R1阻值更改，只需将R2调在灯光效果很暗部位，用小螺丝刀调整R1，调到电灯泡的钨丝暗红就可以了。在通电实际操作时，一定要确保安全。
调节皮肤过敏：R2在不大范畴内调节，灯光效果即由很暗变成最靓且调节不匀称。这也是调整电阻R1接触不良现象，阻值增加或引路而致。
色度不可以调节：打灯后灯光效果很亮，调节R2不起一切功效。查內部如无显著的断开，可大致判断是可控硅毁坏。焊下可控硅检测，如确系毁坏，换同样型号同规格型号双重可控硅就可以。若用不一样型号规格可控硅代用，要留意管脚部位不必插错。
调光台灯的电灯泡以25～40W为宜，输出功率不适合很大，不然易毁坏双重可控硅且烤坏灯盖。
