电子器件灭蚊子拍便是大家常说的“电蚊拍”，以实际上用、灭蚊子(蚊虫或飞虫等)效果非常的好、无有机化学环境污染、食品卫生安全等优势，变成夏天热销的小家电产品。但生产制造不给予路线图，给检修产生一定艰难。文中小编依据实体解剖学了二种电蚊拍，供检修者参照。

一、电路图讲解

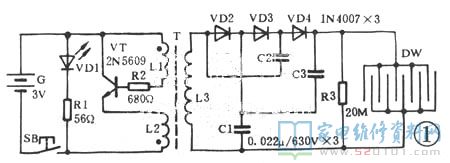

翩蝠牌“电蚊拍”的电源电路如下图1所显示，它主要由高频率谐振电路、三倍压整流电源电路和高压电击网DW三部份构成。按住电源总开关SB，由三极管VT和变电器T组成的高频率震荡器得电工作中，把3V直流电源变为18kHz上下的交流电流，经T变压到约500V(L3两边评测)，再经二极管VD2～VD4、电容器C1～C3三倍压整流上升到1500V上下，加到蚊拍的金属丝网Dw上。当蚊虫碰触金属丝网丝时，绦虫卵导致电力网短路故障，即会被电流量、电孤击晕、枪杀。

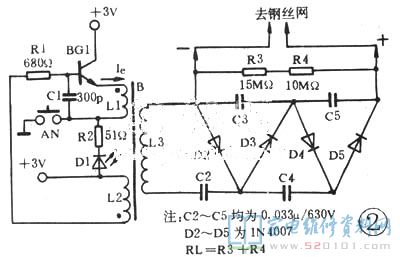

下面的图2是福州市产的一款电蚊拍原理图。

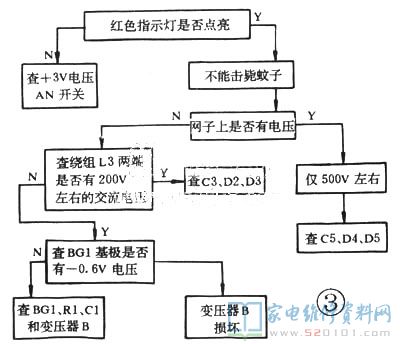

二、故障检修
1、显示灯VD1没亮
在确保充电电池G配电一切正常的情形下，故障多为旋钮开关SB內部接触不良现象而致。SB为6mm × 6mm立柱式小型轻触开关，在120mA工作中电流量标准下经常电源开关，很容易导致內部接触点空气氧化引路，换用新的就可以排除故障。
2、VD1亮，但无髙压造成
这时听不见变电器T在插电一瞬间造成的声频“吱……”声，表明谐振电路不工作中。故障缘故多见VT毁坏，换用2N5609或D467新管就可以排除故障。假如手头上无该类管道，也可以用8050、9013 NPN型三极管替代，实际效果非常好。假如查验VT并没有毁坏、且插电后显著发热，表明变电器T內部电磁线圈(特别是在高压线圈L3)穿透，须用同规格型号丝包线重绕制，一般这类故障并不常见。
3、髙压不够
缘故多是C1～C3中有电容器引路或容积缩小，或二极管VD2～VD4在其中之一毁坏，须检验并拆换新的；此外，充电电池G工作电压不够(VD1色度显著降低)也会导致髙压不足，只需拆换新充电电池便可排除故障。
