超声波空气加湿器的维修方式

一般称工作频率在20kHz以上的声波频率为超声波。超声波具备工作频率高、动能大的特性，并对药液有空蚀功效。超声波空气加湿器依据这种特点，用于提升空气相对湿度，净化室内空气。文中以国萃牌SRQ-55A型多用途空气加湿器为例子，用其电源电路作些剖析，并详细介绍基本上维修方式。

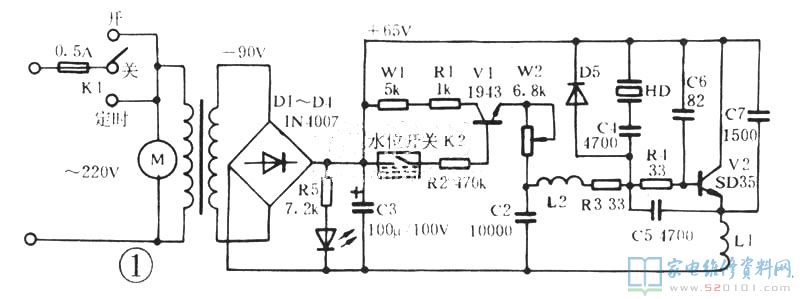

一、电路图讲解

空气加湿器的贮水器中放进一定量的水，水位传感器K2全自动合闭。接入开关电源K1后三极管Vl获得偏置并关断。工作电压经V1、N2、L2、R3、R4加进V2的基极，V2与外部元器件组成的谐振电路开始工作，震荡工作频率在超声波段。一定力度的震荡工作电压加到换能器HD上，使HD传出超声波，并在喷雾器管腔内产生串联谐振，对水造成空蚀功效，使水的形态由液体转换成汽态．造成做雾化实际效果。调整W1和W2可以调节震荡的力度，进而调整喷雾器量。一般W2装在控制面板上，wl设定在机身做为调整应用。风机M用以排热。

二、故障编码

空气加湿器的关键故障为：一无雾；二雾量小；开机时有雾，一会儿即无雾。
1、没雾

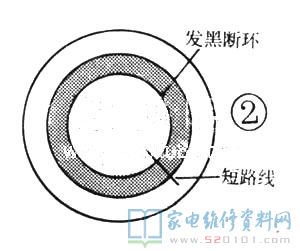

只看见有细小的浪花，调整w2失效。依据故障状况估算是电源电路沒有起振。因为动态性精确测量需放水不太便捷，故用关闭电源精确测量电阻的方式查三极管及关键阻容元器件均一切正常，表明电源电路工作中基本上一切正常。取下换能器HD，只看见其表面被排气阀压着的地区浸蚀变黑，呈环形，如下图2。精确测量环里外表面间的电阻在1M以上，而一切正常时电阻值应是零，表明表面早已毁坏。拆换一只新的HD，故障清除。如果没有零配件，可选一小段细铜线(不可以危害密封性)做路程，将内孔与外环线连通焊牢(如下图2)，点焊尽可能整平。

2、雾量小，调整W2无显著实际效果。
依据故障状况分辨为电源电路震幅过小，促使HD无法得到充足的动能。关键查验危害震幅的三极管V2以及偏置电源电路和电容器等元器件，查出来两边电阻为62K，标准值应低于5K。认真观察发觉W1的一个管脚与碳膜层接触面生锈。拆换w1后调试，喷雾器一切正常。

3、开机时喷雾器一切正常，一会儿雾量少，最终没雾。剖析故障缘故是元器件的热平稳或计时器接触不良现象。
最先测计时器的电阻为零一切正常。再次测电源电路中元器件的在路电阻和不放水时的关键环节工作电压均一切正常。最终查验换能器HD，取下发觉其表面被浸蚀。精确测量HD表面环里外的电阻，表针在800k周边摇晃。拆换或测试用例1的方式修补HD，开机故障清除。
换能器HD因为长期性工作中在水中，易被浸蚀。提议碰到上述情况，先查验HD会得到事倍功半的实际效果。
