格力热水器商品概述

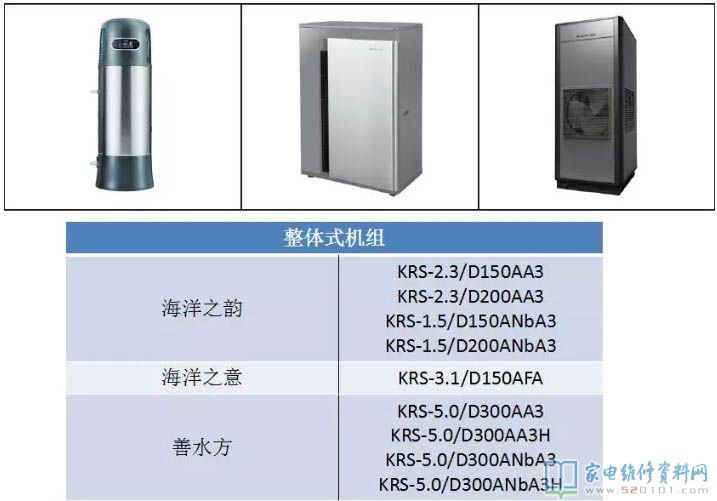

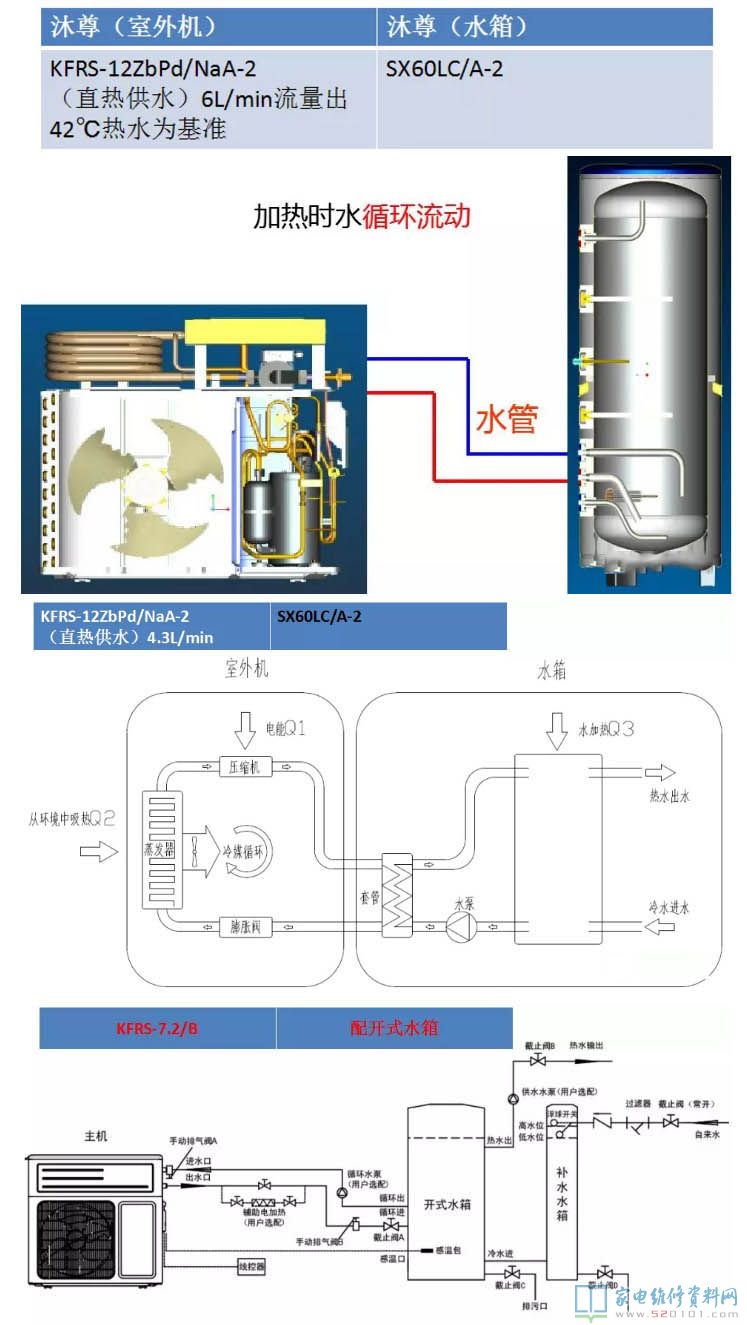

1、集成式

2、分体式推进式

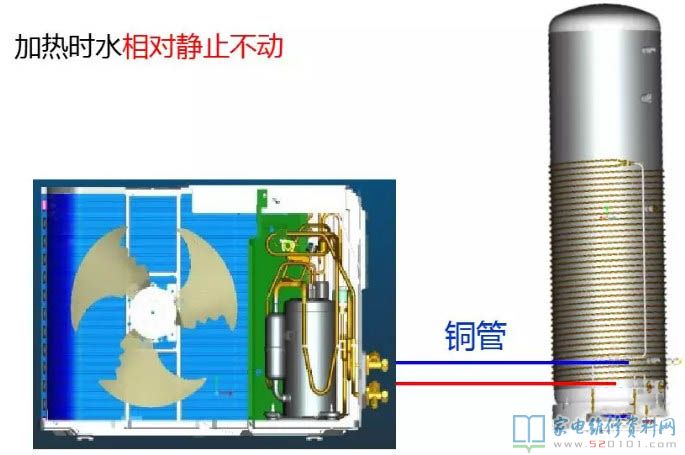

3、分体式盘列管式

二、发电机组安装前提前准备

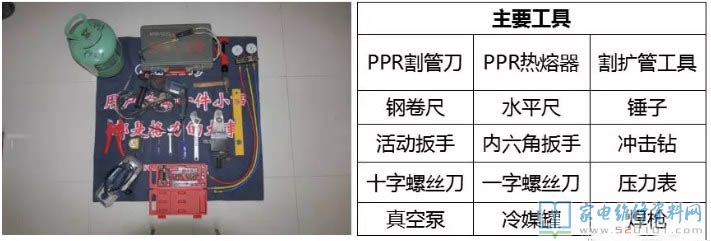

1、安装专用工具提前准备

留意：依据具体情况备齐专用工具

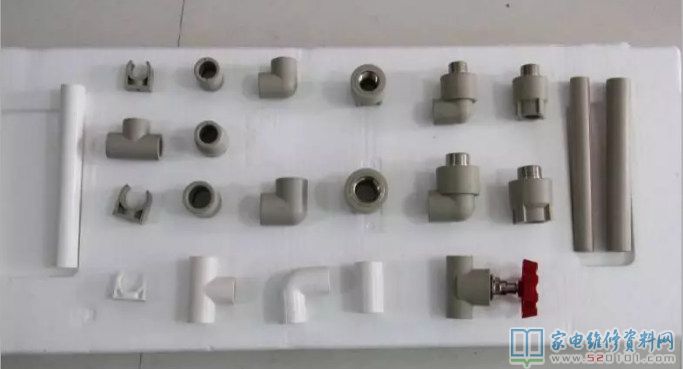

2、辅助材料提前准备

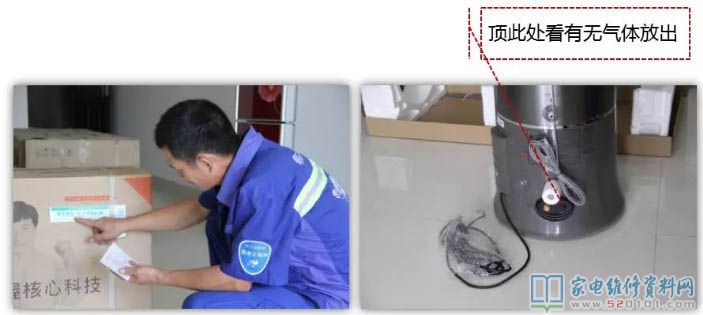

3、查验发电机组
查验服务器及水箱（客户需在现场）

留意：
① 安装前先核查配送型号与税票型号规格是不是一致，如不一致应由客户通告市场销售企业拆换。
② 查验水箱外型是不是有损坏，查验水箱风机盘管是不是有试压汽体。
4、查验开关电源
查验项：
1）、热水器电源电压为单相电220V/50Hz，起伏范 围是-15%~ 10%
2）、配电路线务必选用独立路线，不可应用排插。

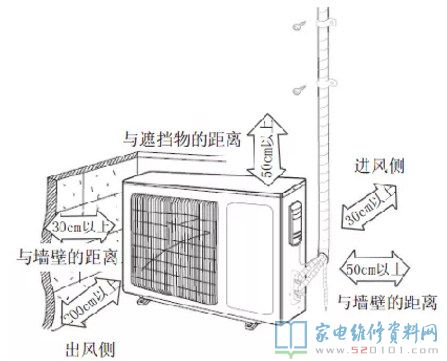

6、室外机安装部位
安装在具备比较大室内空间，自然通风较好的地区（绕开迎雨方位）；
安装部位周边设定排污沟或出水口，能便捷地开展排水管道；
针对推进式发电机组还需要考虑到水箱相对性安装部位，水平距离5m之内，相对高度差3m之内。

7、水箱安装部位
水箱尽可能放到生活阳台或房间内；除爱沐系列产品可壁挂式外别的肯定不允许壁挂式；水箱进排水口离墙最少间距30cm；水箱应挨近客户进排水口及有防臭地漏的地区；服务器和水箱相对位置应和客户商议后明确，以达到发电机组一切正常应用为第一标准。

三、盘列管式安装调节

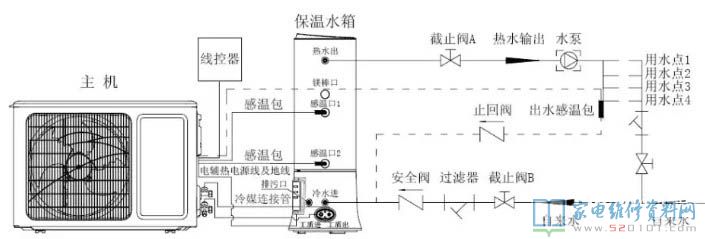

1、安装图

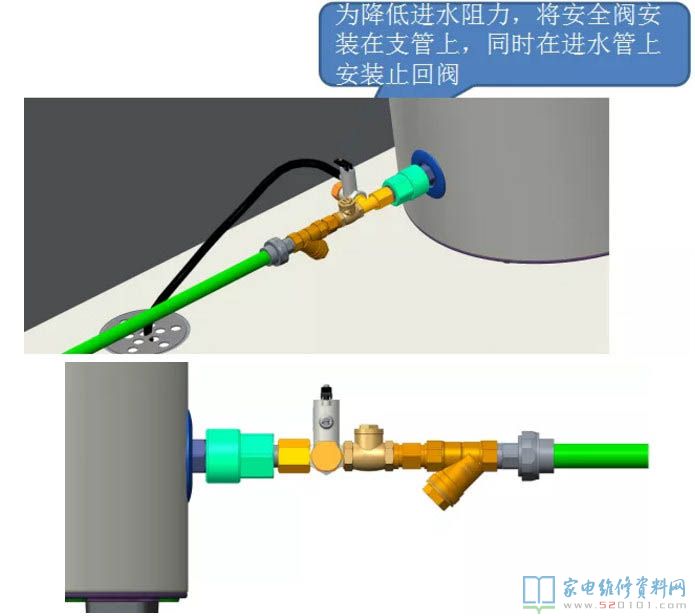

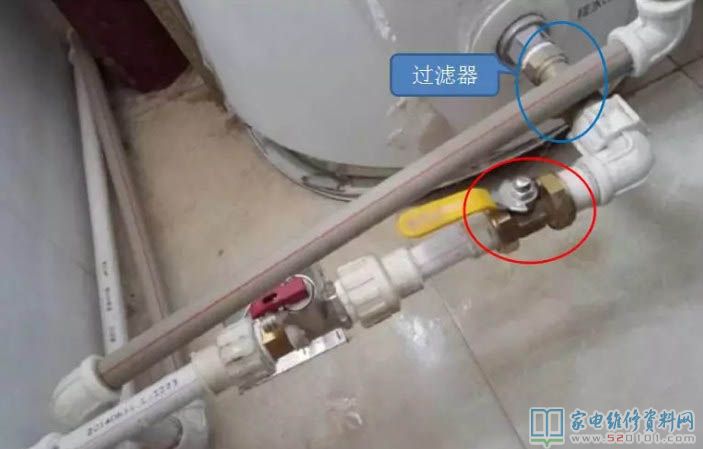

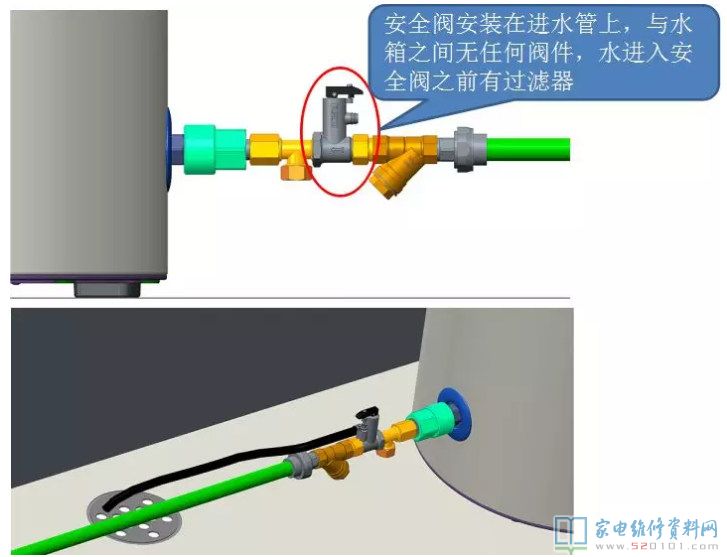

2、进水口恰当的安装方法一
此类安装方式适用补水保湿工作压力为0.15～0.6MPa的状况

3、进水口恰当的安装方法二
此类安装方式适用补水保湿工作压力小于0.15MPa的状况，比如：选用储水箱给空气能水箱开展补水保湿的状况。

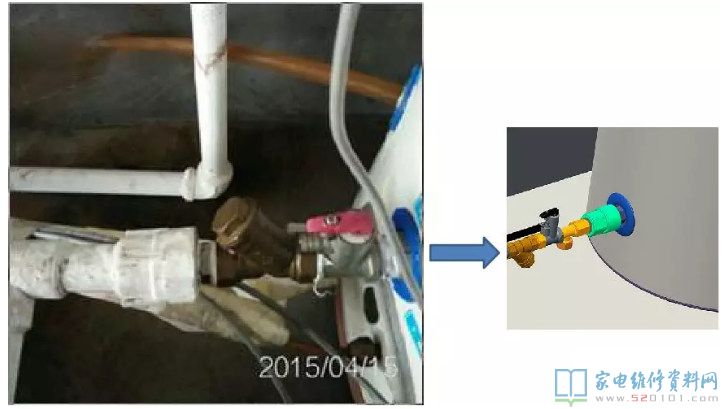

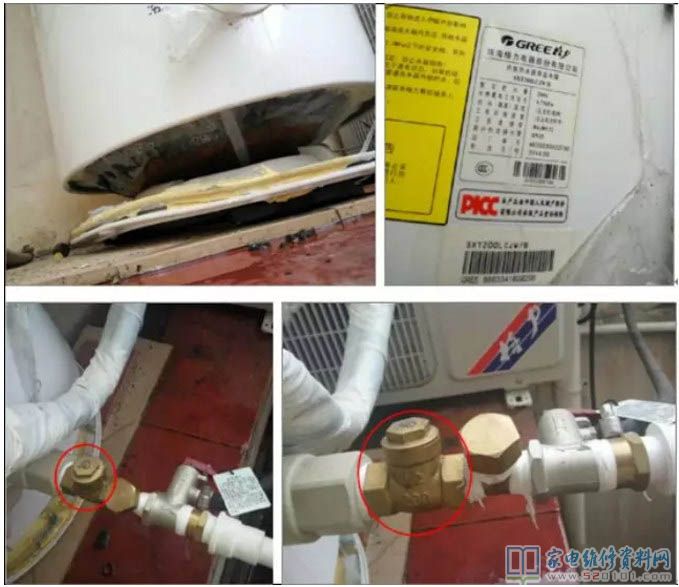

5、实例

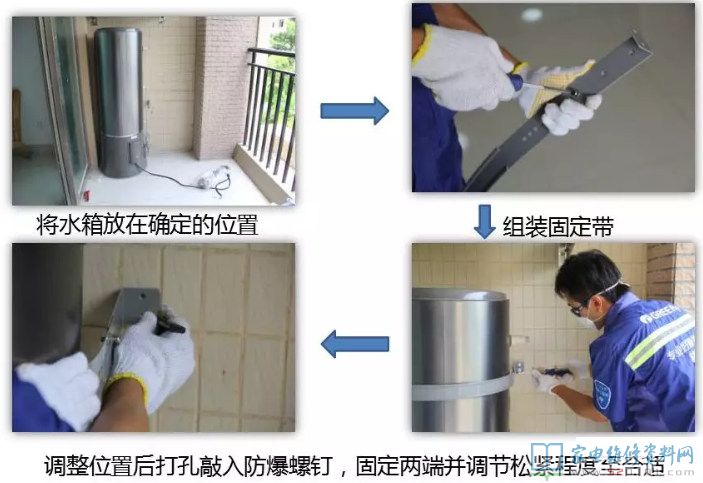

6、安装水箱

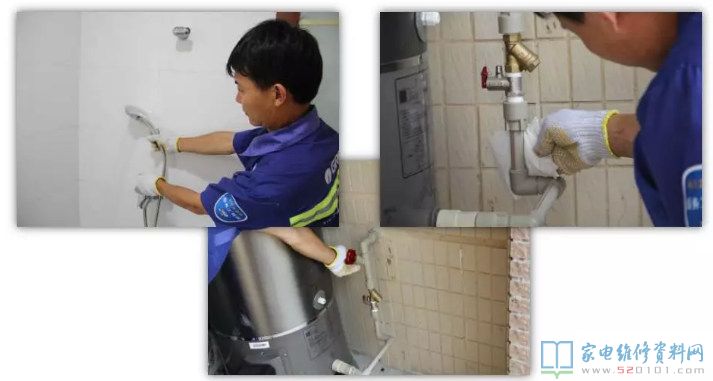

7、检测水道
1）、开启客户自来水尾端，开水出水量截止阀门；
2）、开启客户泄水闸、凉水水阀门，等尾端出水量后关掉尾端；
3）、用卫生纸检验进排水管路每个连接头及闸阀处看是不是有渗漏状况

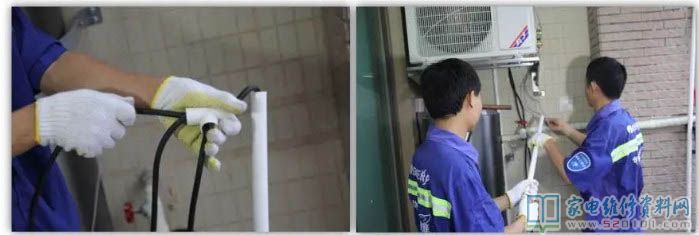

8、捆扎保温材料
出入水道捆扎保温材料，规定保温材料薄厚20mm以上

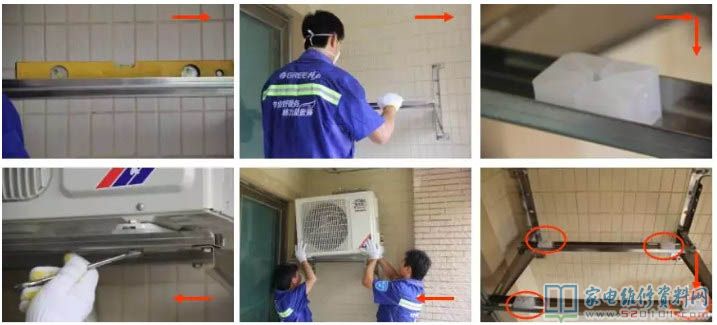

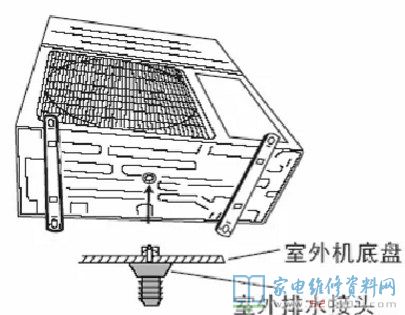

9、安装室外机

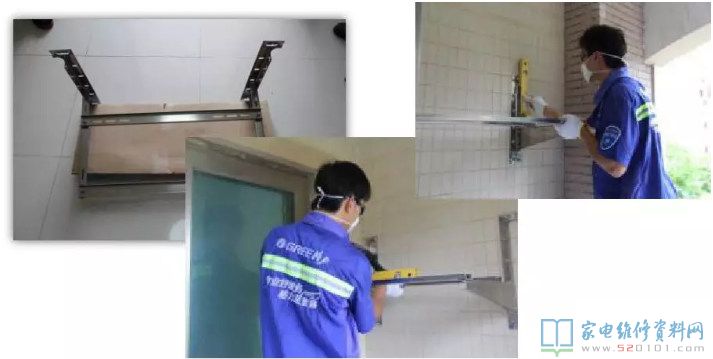

1）.拼装及支撑架

留意：各零件用螺丝拧紧及时。在固定不动全过程中一定要用均衡尺选准水准及平整度！
2）.固定不动空调外机

留意：固定不动螺丝穿装时要从上而下，用扳子从下边拧紧螺丝帽！
10、联接空调铜管

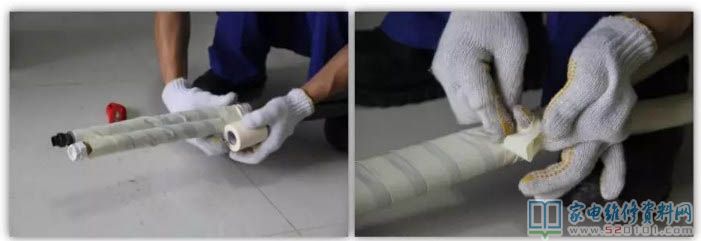

1）.盘绕捆扎带

留意：捆扎带叠幅为2/3，规定盘绕后高密度而颇具延展性！

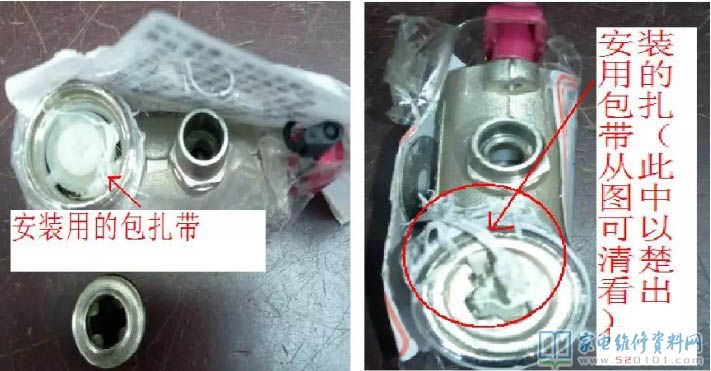

2）.水箱侧空调铜管联接

留意：拧掉维护螺丝帽后，一定要留意将支气管中的橡胶塞取下。

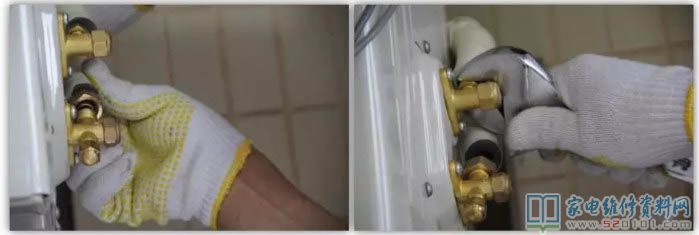

3）.服务器侧铜管联接
将铜管梳理后从服务器后外伸挨近截止阀门部位；
确保铜管喇叭口期与锥型面的轴线在一条线上
最先拿手扭紧，后用扭矩或一般扳子打紧（提议应用扭矩扳手） ；

留意：弯头全过程中不必视角过大以防折扁铜管，连接全过程要快，与此同时防止尘土脏物进到铜管。

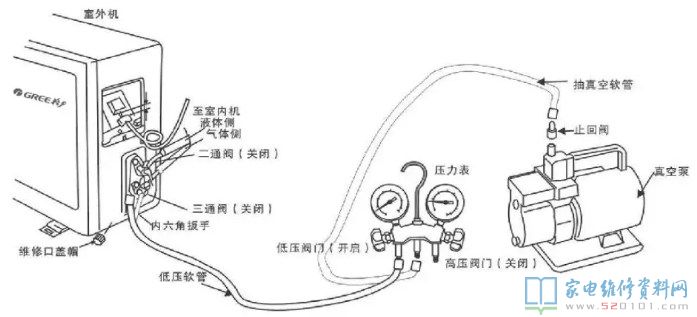

11、真空包装

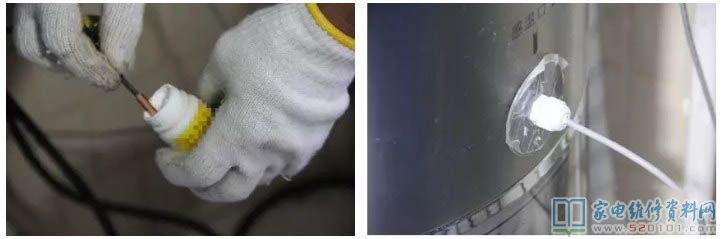

12、感温包安裝
1）. 针对双感温包，上感温包为连接器，将来源于服务器的感温包连接头和来源于储水箱的感温包连接头对插；
2）. 感温包与服务器接灯线后，感温包线要用过线夹压好，对连接头随意放进家用电器盖子内，防止承受力造成接触不良现象；

3）.下感温包需插进到储水箱感温盲管中，需最先将感温头涂满导热硅胶，而后插进到盲管中，卡紧螺丝帽。及时规范：感温呼和浩特触碰到盲管底端插不进，且感温包的热收缩塑胶外衣一部分（灰黑色的，比感温包线细，牢牢地包着感温包线）早已彻底卡在扣锁里边沒有露在外面，则是插及时了。
4）.感温包线布线不适合拉得过紧，也不必悬在空中过长，尽可能与联接管走管一起走线和用捆扎带固定不动。

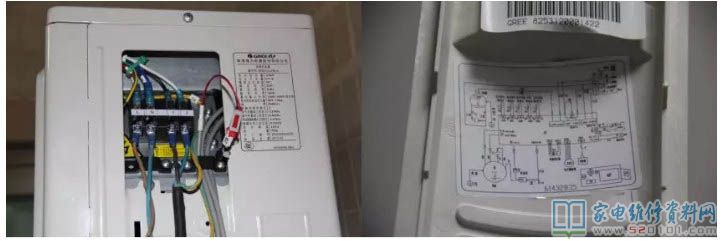

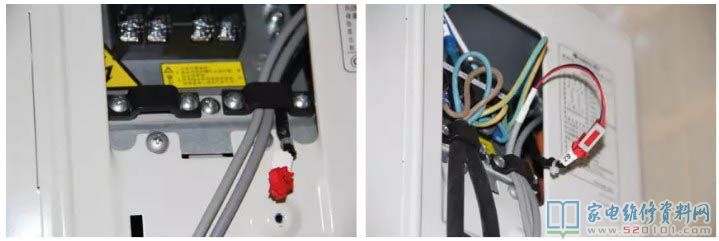

13、电源插头安裝
对比提手后边的原理图布线，规定务必应用过线夹固定不动。

留意：① 用螺丝起子扭紧，确保各接线端子排布线牢固；② 接地线一定不必漏接。

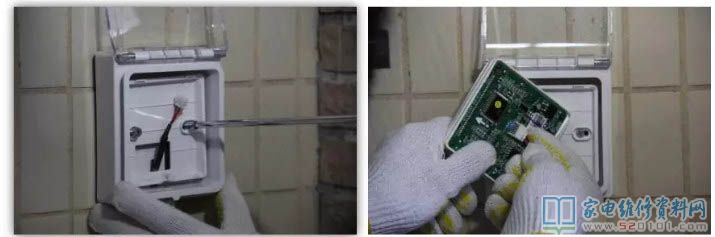

14、线控器安裝
1）.线控器最好是放到挡风遮雨部位，务必应用发电机组内置防水防雨盒；
2）.安裝流程中防止过多牵扯通信线；

留意：接灯线接线端子时第一要防止湿手实际操作，第二要接灯线及时。
15、路线装饰
为了确保路线布线美观大方，须选用电源插头及控制板线各自走PVC线槽的方式。

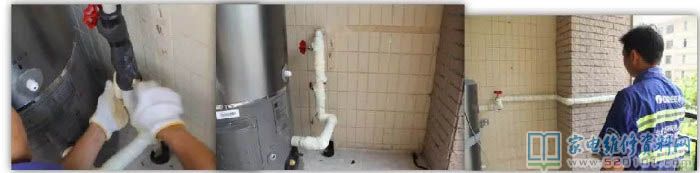

16、安裝进行图
