一般排烟道式天然气热水器的原理

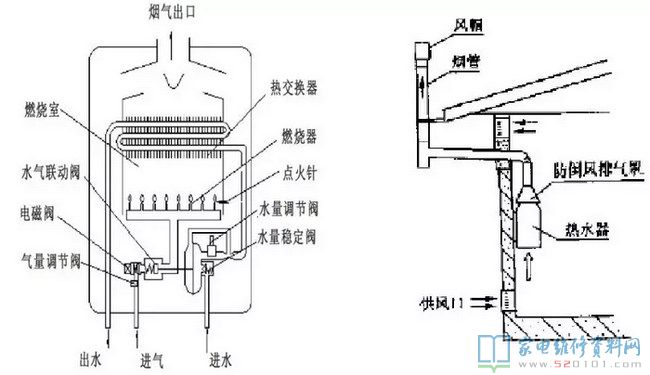

一、一般排烟道式天然气热水器的原理

工作原理：电热水器根据操纵燃烧火孔眼来节约天然气，一切正常档所有火孔燃烧，环保节能档一部分火孔燃烧，实际总数依型号规格定。
实际意义：

①节约天然气，冬夏天的饮用水温差比较大，尤其时华北地区，温度差最大可达15℃上下。前边电热水器总流量界定中提到一个‘升温’的定义，能够看见一样设置出水量溫度为40 ℃，一年四季必须加温的‘升温’就会有非常大区别，假如夏季也用冬季的燃烧火力点便会导致天然气的消耗。
②避免温度太热，如上边提及的一年四季饮用水温差，假如在夏季应用同冬季一样的燃烧火力点，便会施展温度渡过高，觉得烫。

二、关键构件基本原理及功效

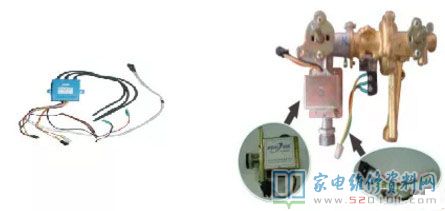

1、脉冲点火器：是整机电热水器商品的“人脑”，接受和导出操纵数据信号，以完成电热水器的自动控制系统。
2、水气联动阀：由水油路板、阀门体、电磁阀、微动开关等构成。运用压力来操纵天然气的打开和断开。当电热水器有流水落伍，运用水的压力差，使连动小径向偏移；开启气缸，与此同时微动开关合闭，接入脉冲点火器开关电源逐渐打火，开启电磁阀，燃烧器进气口逐渐燃烧。

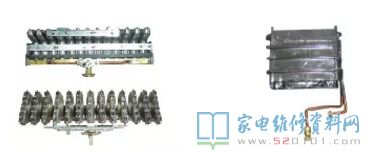

3、燃烧器：由喷气式飞机管、喷气咀、单独一个燃烧器及其燃烧器基座等构成，功效是完成易燃气体燃烧。
4、换热器：别名储水箱，由空调铜管和传热金属片构成。功效是将燃烧器燃烧的热量传递给排水，使电热水器有源源不绝的冷水排出，是一个效率高的热传导构件。

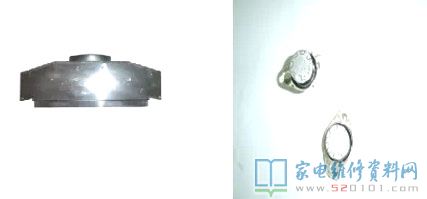

5、集烟罩：燃烧时发生的烟尘、有机废气通过集烟罩集中化，通管排排风管当然排到户外，使室内空气质量不会受到环境污染。
6、限温器：当出水量溫度出现异常太热时（温度≥77℃），电热水器会自动开关机。当温度下降后，再次启动应用。

三、常见问题剖析及解决方式
（1）、试压、换气，不打火
造成缘故
1. 充电电池没电或电池返潮锈蚀不导电性；
2. 微动开关坏；
3. 脉冲点火器常见故障；
4. 压力不足，微动开关支撑架未开启
5. 进水阀里水控机膜坏；
6. 转动微动开关支撑架压片糖果不灵便。
检修方式
1. 更换新充电电池或电池；
2. 更换微动开关；
3. 更换脉冲点火器；
4. 待压力充足继续使用或提升增压水泵。
5. 更换水控机膜；
6. 更换或调节转动微动开关支撑架。
（2）、试压、换气，单脉冲充放电，却打不着火
造成缘故
1. 电磁阀坏；
2. 标准气压过高，抵住电磁阀，使电磁阀无法打开。
3. 脉冲点火器不可以给予开阀信息内容给电磁阀。
4. 电池容量不够，是电磁阀无法打开。
检修方式
1. 更换电磁阀
2. 更换燃气减压阀。
3. 更换电磁阀。
4. 更换新充电电池。
（3）、点火时，能起火，点火终止后马上发动机熄火，有时候必须点2、3次以上才可以点燃
造成缘故
磁感应针积炭或磁感应针与火排中间的间距超出5mm
或磁感应针感应欠佳（触碰不太好）
检修方式
更换磁感应针或调节磁感应针与火排间距在3-5mm。
（4）、一切正常燃烧后发生打火状况
造成缘故
1. 脉冲点火器常见故障；
2. 温度控制器短路故障或毁坏；
3. 混水阀造成；
4. 压力不稳定，使微动开关全自动校准，关掉设备，
检修方式
1. 更换脉冲点火器；
2. 查验温度控制器路线或更换温度控制器；
3. 混水阀坏或热冷调校时，凉水工作压力使电热水器內部产生的工作压力缩小，使微动开关全自动校准，关掉设备，拆卸或更换混水阀；
4. 在进水口上提升增压水泵。
（5）、外部压力无变动时，出水量时大时小而造成振动和噪音
造成缘故
水流传感器毁坏，不可以减压稳压阀导致渗水工作压力无法得到平稳调整。
检修方式
调节或更换水流传感器。
（6）、调供气量时火灭掉
造成缘故
1． 气阀心安反或气阀心孔阻塞；
2． 调到文火时，磁感应针相对高度较高，磁感应不上火苗数据信号而灭掉；
3． 天然气工作压力不够。
检修方式
1. 重装或清理气阀心；
2. 调节磁感应针与火排间距在3-5mm;
3. 调节标准气压或更换调压阀。
（7）、火爆起烟和火苗外外溢储水箱外边
造成缘故
储水箱吸热反应片有杂质阻塞或积炭；
检修方式
将储水箱拆下来，自来水清理吸热反应片的积炭或脏物；
（8）、储水箱空调铜管渗水
造成缘故
有砂眼或长时间应用空调铜管浸蚀破孔
检修方式
将储水箱拆下来，到本地技术专业锡焊修理部（如：水箱修理部），不可以电焊焊接的，更换储水箱。
（9）、燃烧时起烟
造成缘故
1. 第一次应用，因为燃烧器表层的防锈剂遇热产生；
2. 应用气动阀门与设备规定不符合；
3. 应用一段时间后忽然起烟，因为排排风管或储水箱吸热反应片阻塞；
4. 单双排火排起烟，燃烧器的引射管中有脏物，阻拦一次气体与天然气的混和而致。
检修方式
1. 让其燃烧一阵，烟当然消退；
2. 换回来合适设备的气动阀门；
3. 清除或清理排排风管和储水箱；
4. 清除或清水清理燃烧器。
（10）、燃爆
造成缘故
1. 天然气工作压力过高，使打火时天然气浓度值超过打火極限；
2. 充电电池电力工程不够，造成火花放电工作频率及抗压强度降低，不可以按时引燃；
3. 点火针与火排上的打火极片间距歪斜，不利天然气立即引燃。
检修方式
1. 调节或更换调压阀；
2. 更换新充电电池；
3. 调节点火针部位或间距。
（11）、启动，显示器工作温度，但别的无反映
造成缘故
1. 脉冲点火器坏；
2. 微动开关坏；
3. 阀身体内连动小轴不校准或电源开关支撑架拔叉安裝不正确。
检修方式
1. 更换脉冲点火器；
2. 更换微动开关；
3. 调节水控机设备、稳压电源或更换连动小轴，或重装拔叉片部位。
