水气联动装置包含水控机装置和气控装置

水气联动装置包含水控机装置和气控装置，原理便是检验到充足的冲击性压力时，运行燃气机械设备电源开关（斗笠垫），运行电源电路（一般为拨动开关）从而运行电动机、电子点火器和真空电磁阀。

一、框架图

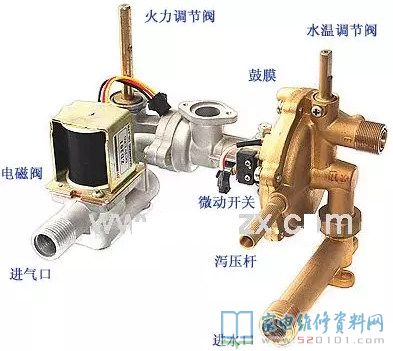

水气联动装置（别名水气联动阀）包含水控机装置和气控装置，关键构件有：进风口、泻压阀座、锥形管、耳鼓、温度调节阀门、顶杆、拨动开关、火力点调节阀门、真空电磁阀、进风口等。家庭用迅速燃气电热水器水气联动装置如下图所示。

水控机、气控装置
1、气控装置由阀门部件构成，操纵燃气的开闭和燃气总流量，又被称为火力点调节阀门。
2、水控机装置是操纵出水量的装置，又被称为温度调节阀门。

二、水气联动装置原理
水气联动装置的功效是确保在压力充足，且被引入换热器流动性时，燃气操纵闸阀才可以开启；而当流水终止或工作压力不够时，全自动断开燃气的气路通道，避免因少水而烧毁机器设备，即通常常说的“水到，气到”。

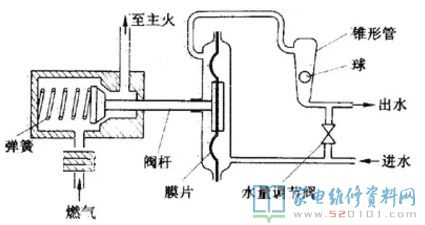

原理简易地说，便是检验到充足的冲击性压力时，运行燃气机械设备电源开关（斗笠垫），运行电源电路（一般为拨动开关）从而运行电动机、电子点火器和真空电磁阀（燃气电子器件阀，留意，气道路上有两条闸阀，这也是安全性的规定，也是国家行业标准的强制规定）。 如今常见的水气联动装置关键有二种：一种是工作压力式，另一种是压力差式。水气联动装置原理如下图所示。

1、压力差式：选用塑料薄膜两边水的压力差的基本原理，它的供水管道设定了节流孔（文丘里喷嘴），当流水过节流孔时，在膜的两边造成压差，由压力差来打开和关掉燃气阀 瓣。因为节流孔的公称直径是确定的，因此在单位时间内穿过节流孔的水越大，则通过节流孔时水的流动速度就越来越快，依据伯努利原理，节流孔两边所制造的压差就越大， 由阀座调压阀瓣，使阀门打开的水平也就增加。确保了在电热水器的供热量范围内，电热水器的气温维持基本上平稳，不会时冷时热。当进水阀关掉，水终止流动性时，薄 膜两边的压差消退，活塞阀在扭簧的效果下校准，断开了主燃烧机的气路，主燃烧机发动机熄火（这时若有文火燃烧机则维持以前的点燃情况）。压力差式水气联动阀既可用以前风格，又可用以后风格。
水气联动阀是连接水道和气路的一个关键构件，应取用特性较好的原材料作防水防火塑料薄膜外，还需从构造上把水道和气路严苛分离，那样即使防水防火膜损坏水也不会进到燃气管路。
2、干簧管（或霍尔元件）式：选用磁瓦磁感应干簧管（霍尔元件）。电热水器进水口内安裝磁瓦，开启进水阀出水量做到设计值时，磁瓦掉转磁感应点，干簧管就合闭，控制回路接入，燃气闸阀 开启，电热水器点燃。
