一台美的C21

一台美的C21-KT2115电滋炉，插电时表明和实际操作都一切正常，先后按开/重要和功能按键（如火锅店键），风机运行一切正常，也可以加温，不上3秒左右就发生故障编码E2，但不警报，仅仅终止加温。

依据故障状况剖析，表明协助电路工作中基本上一切正常，而且电脑主板基本上没什么问题。核查美的电滋炉故障编码含意获知，编码 E2是表明机内传感器有故障；或排热不好时机内温度过高。但本故障是在启动时间非常短，不上3秒左右就表明E2，而且风机运行一切正常，压根算不上机内温度过高，因此猜疑的聚焦点只有是传感器有故障了。

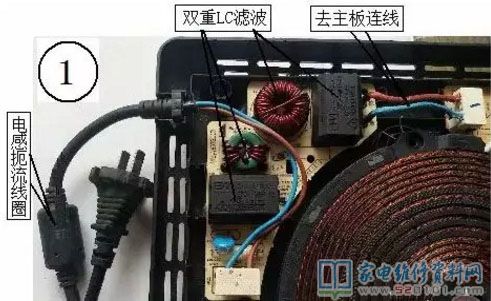

拆卸外壳发觉，该设备设计方案不同寻常：最先在电源插头键入端配有控影响扼流线圈；次之在机身设定一块专用型线路板，板上分配双向的LC低通滤波器（见图1）。这类设计方案益处是：一方面能更整洁滤掉电力网有危害杂讯进到机内，使设备更安全工作；另层面又抑止了机身工作中时发生的高频率谐波失真泄露到电力网，危害其它配电机器设备。

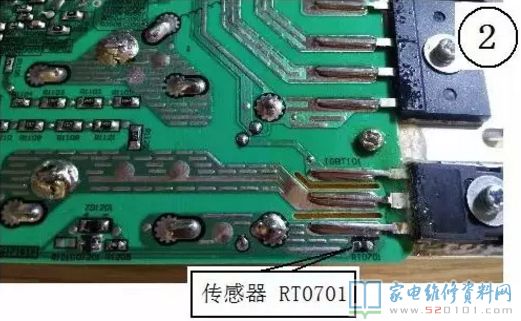

拔下加温线盘核心的负温度温度传感器(主传感器)电源插头，用数字表200k挡检验该传感器，阻值为79k上下（室内温度为30℃上下），使用电铬铁挨近对温度传感器加温，阻值能一切正常缩小，表明没坏；再搜索IGBT管温度太热维护传感器，发觉该设备是选用一只比白芝麻还小的贴片式元器件RT0701，安裝在焊锡丝面挨在IGBT管的发射极（见图2）。为了更好地精准测量，把该贴片式焊脱。

提醒：贴片式元器件细微非常容易遗失，提议焊脱时在线路板焊锡丝面找一个适宜的焊锡丝点，把贴片式元器件的一端临时寄焊在焊锡丝点上，那样既不容易遗失又能很便捷精确测量），评测阻值为77k，一样用电烙铁挨近对其加温，阻值也可以一切正常缩小，表明该传感器也没坏。至此可以得出结论：故障编码E2并不是传感器故障。

可是，这下小编觉得懵了，2只传感器都一切正常，机身又未找到太热状况，那怎么会发生编码E2呢？

编者注：因CPU鉴别的电流数据信号，因此家电产品在表明传感器短路故障或引路的故障编码时，除开是传感器故障外，还包含其特性阻抗/工作电压变换电源电路及CPU相对应端口号內部电源电路。

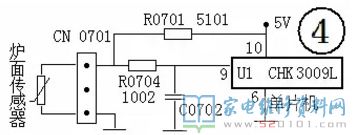

尽管2只传感器都一切正常，可是电路板上的元器件是不是一切正常呢？然后动手能力精确测量主传感器三针电源插座（CN 0701）的前后两边，评测正反面向阻值约为4. 33k（传感器已拔出），参照美的牌别的型号规格电滋炉，此处阻值在拔出传感器后为9k上下（不一样型号规格有一定的区别），核对下相差悬殊有猜疑；然后用数字表200Ω挡测单片机U19脚正、反方向对地阻值仅为14.8Ω，表明它类似短路故障（见图3），这时又猜疑贴片电容C0702走电，但焊脱该电容器精确测量阻值为无穷是完好无损的。认真观察线路板，传感器下方是接地线的，上方通过电阻R 0701（5101）作过流保护接U1开关电源端10脚，上方又通过数据信号取样电阻R 0704与单片机U1的9脚相接（见图4），显而易见单片机9脚便是温度检验端。根据以上精确测量，表明单片机的确有什么问题。

为确认单片机有什么问题，再来一次选用工作电压法精确测量：插电，单片机开关电源端10脚评测工作电压为5.06V，单片机9脚电位差为0.005V，而且3针电源插座上直流电压仅为3.35V，表明单片机9脚內部电源电路对地短 路，导致检验端电位差被往下拉为0V，也就是9脚的取样数据信号被旁通掉，进而造成本例故障。
电滋炉单片机出故障，就等同于人们得了癌病，痊愈的概率十分非常渺小。可是，无巧不成章，小编不久前从废品收购店得到一块遍体鳞伤的线路板，型号规格恰好与该设备同样，所幸单片机没被砸烂，从外表看是完好无损的，仅仅不知道集成ic內部数据信息是不是完好无损，因此怀着试一试的心理状态，把集成ic卸下来更换，仔细电焊焊接准备就绪后插电调试，校准音和表明一切正常，坐锅放水启动，加温一切正常。经 过长期工作中，工作自始至终一切正常，故障清除。

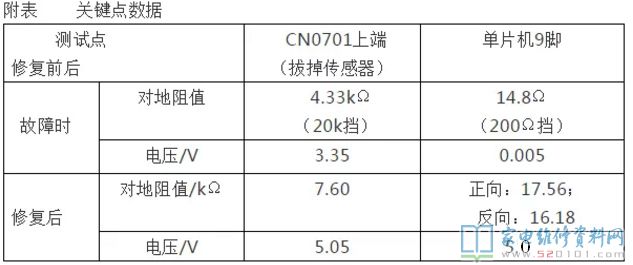

故障排除前后左右，用DT9205测出的关键环节数据信息如附注所显示。
