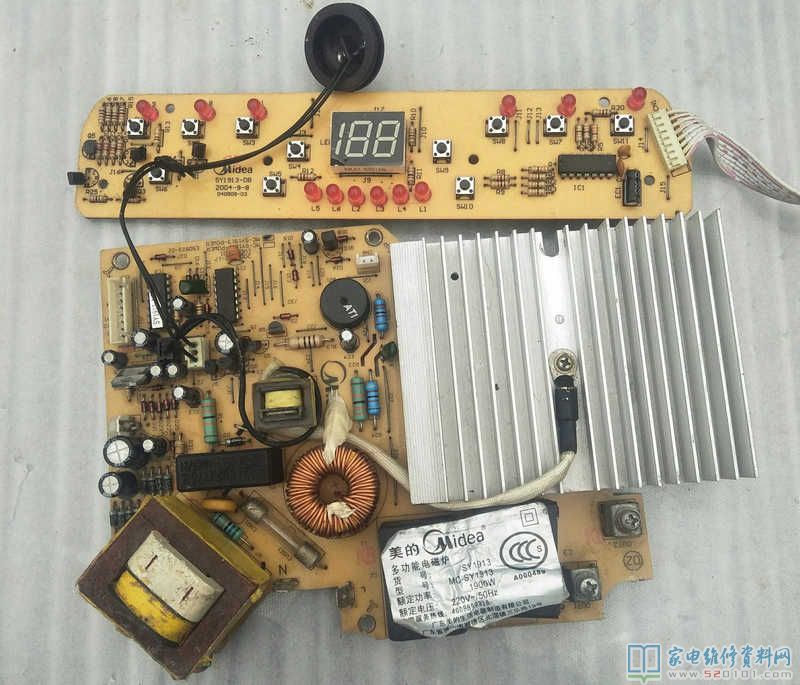

接修一台美的MC-SY1913电滋炉，常见故障主要表现为通电后标示灯不闪、整体无反映。该设备保险管已烧坏，IGBT三极短路。拆卸IGBT及线盘，拆换保险管后插电，精确测量 5V电源一切正常，但无 18V电源，数分钟后电源变电器发烫比较严重，怀疑18V电源或其负荷出现异常。关闭电源后，查验 18V电源的调节管Q5（D667）及18V稳压极管Z2穿透短路，拆换后 18V电源恢复过来，再次查验IGBT管G极工作电压做到18V，怀疑光耦电路出现异常。在路查验光耦电路时，发觉推动管Q9已短路，将2个推动管Q8、Q9与此同时更换后IGBT管G极工作电压恢复过来。安上IGBT及线盘后调试加温一切正常，这时发觉排热不转，检验时发觉推动管Q10发烫比较严重，查Q10一切正常，怀疑风机常见故障，拆换风机后完全修补。

提醒：可能该设备最开始常见故障是风扇毁坏，但客户一直应用，导致 18V负荷太重及內部溫度过高，进而造成 18V电源和IGBT毁坏。
