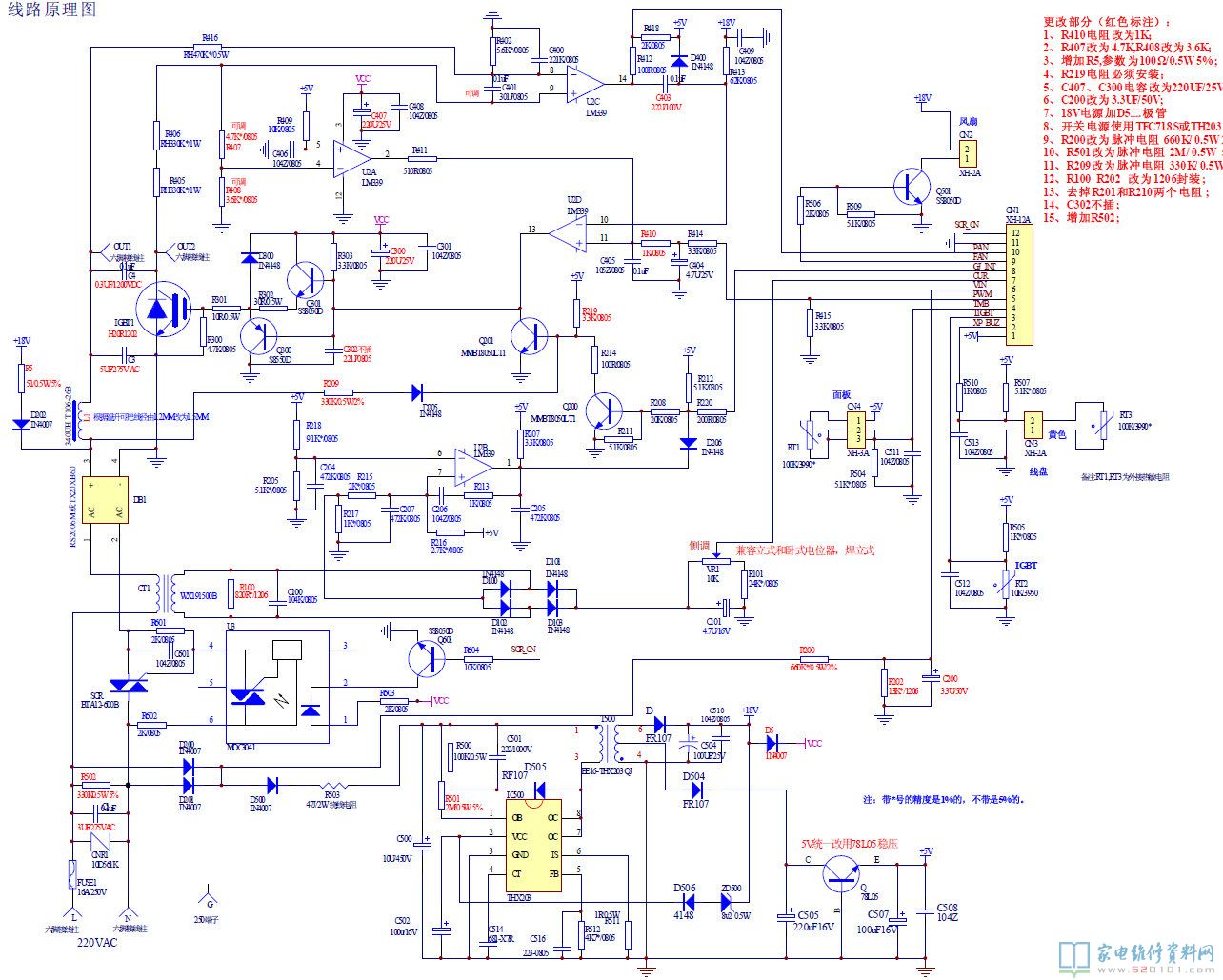

接修一台九阳JYC-21CS51电滋炉，常见故障是开机按加温功能按键，表明“E0”，不加温，但风机转，由此了解是内电源电路问题。此磁感应看原理图（九阳JYC-21CS51电磁炉主板电路图在线下载），如下图所示。

测300、18、5伏，一切正常。最先猜疑同歩电源电路，查R416 R405 R406，都没什么问题。电阻R402 R407 R408也在路测了，一切正常。还记得有人说LM339(8){9}间电容器也可以造成E0，焊下C401,测其不走电，它下边都没有胶黏剂。
再查促进级，除掉线盘，线盘处接60瓦日光灯。LM339的(13)脚导出促进数据信号，测其电压，静态数据、开机全是0.2伏上下，该脚还接有实行维护作用的三极管Q201,测Q201基极，有0.67伏电压，表明它饱和状态了。一切正常时开机后Q201应截至，运作时也应该有短期内的截至，便于电源电路检验运行。测它的前面Q200C极，也是有0.67伏电压，Q200沒有饱和状态，仅有Q200饱和状态，Q201才可以截至。在板上粗测Q200 Q201应当一切正常。沿着Q200的基极，过电阻器R208是接5伏的，要想Q200饱和状态，这里电压要贴近5伏，测该点电压接近0伏。这里电压低和CMU相关，但这里到CMU沒有旁路电容，连线也没断。由于电灯泡替代了线盘，决策断掉这里到MCU的连线，不许MCU导出饱和状态数据信号，看会怎么样。开机测Q201基极，基本上沒有电压，但测其C极,电压依然低。看来是LM339的（13）脚导出电压低。
危害（13）脚的是（11）（10）脚电压，测（10）脚6伏多，测（11）脚，贴近0伏。(10)脚是正相反键入端，难怪（13）脚电压低。测（11）脚接的电容器C404 C405也不走电。但（11）脚电压还受（2）脚电压危害，（2）脚是限定反压极高导出端，当反压超出一定水平 ，（2）脚电压降低，鼓励输出功率减少，反压降低。（4）（5）脚危害（2）脚电压，测（5）脚，5伏，测(4)脚，3伏上下，（5）脚是正相端，按理说（2）脚应当引路，不危害（11）脚电压，但无法明确。决策断掉（2）脚到（11）脚的连线，看如何。断掉，测（11）脚电压，修复到5伏多。看来是LM339坏掉，拆换LM339后调试，一切正常。
