接修一台美的电滋炉,常见故障

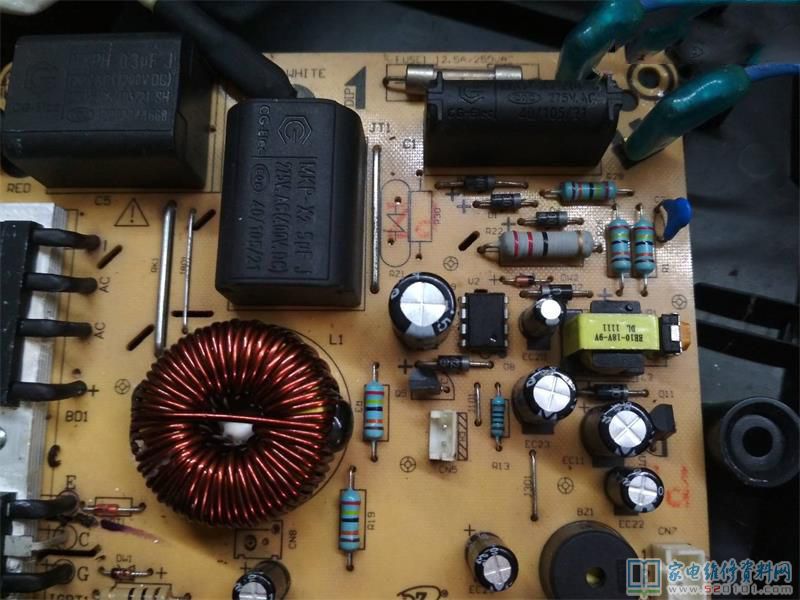

接修一台美的电滋炉，常见故障主要表现是控制面板无表明，插上电源插头有电流量触碰声，表明商业保险到300V电容器间的电路全是好的；控制面板无法显示很有可能电源管理芯片毁坏或是后端开发5V异常。这一电磁炉维修，一般吧。此次碰到了一个不一样电路，很新奇。再度更新了我的世界观。这一检修对电子爱好者而言，能够看见许多新的运用电路，提升自己的电子器件电路专业知识，如下图所示。

这方面板用的电源管理芯片是AP8012，手里沒有同样的电源管理芯片，因为给顾客价格低，为了更好地降低成本，只有查电路看一下是否有可以代换的电源管理芯片。(好多人都惦记着换，外置个电路的确迅速，可是索然无味，连基本上电路都不明白。讲确实，如今真的是修的比不上换的赚钱。一次，接个检修油烟机的活，前边检修老师傅加了个12V的变换板，把原电路的芯片，变电器都拆了，收费标准80元，得个大半年坏掉就要我修，一看电路，本来可以换一个电源管理芯片拿下的（把外接板的开关电源芯片拆来补好就好了，自然，沒有更换的电源管理芯片，接外接板是不二的挑选，可是像这样的事情也不该那么做了吧），非要把原电路拆了，我暗自的叼他一百遍，外接板的不稳定，找了2个钟头的电路才把常见故障点寻找 )，以上提外话啊。

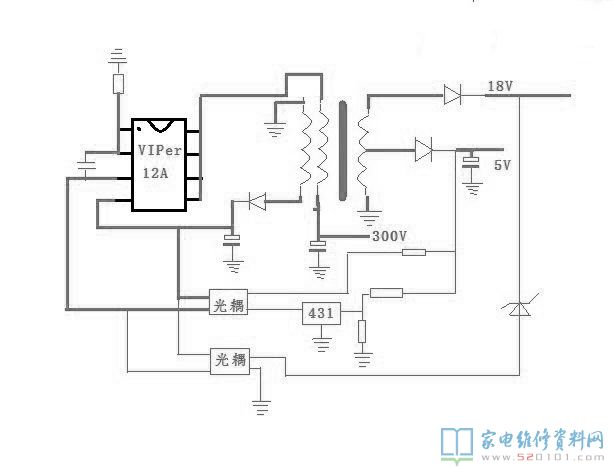

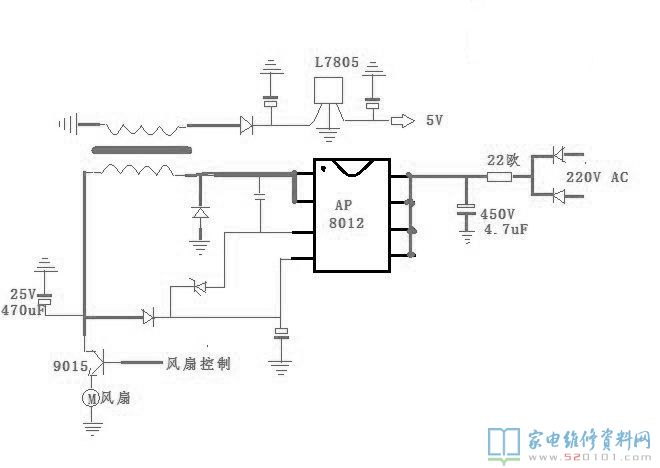

图中，变电器沒有副线圈，而且原线圈出去就立即18V给风机配电，及其给电源管理芯片配电，不立即对热地，主要是初级线圈还能造成工作电压，经L7805三极稳压极管稳压管5V导出给主芯片及控制面板配电。换句话说18V立即操作的是电压整流器而成的，并不是初级线圈造成。这类电路，想来想去，好像手里沒有芯片用在那样的电路上的呀。但是除掉外部电路，芯片每个管脚作用跟VIPer12A各管脚作用一样的。应当可以代换的。VIPer12A电源管理芯片一般的外部电路如下图所示。

看电路比照便是芯片配电及意见反馈不一样，但原理是一样的，代换应当没有问题的。拆下来原管理方法芯片AP8012换掉VIPer12A，外串连个90W电炮通电机会，这时无源蜂鸣器“嘀”的一声，好动听！代换取得成功。烧个沸水检测可靠性。关闭电源摸了摸一下管理方法芯片，不发热。安裝回家交付给顾客。
