WK2102电滋炉常见故障

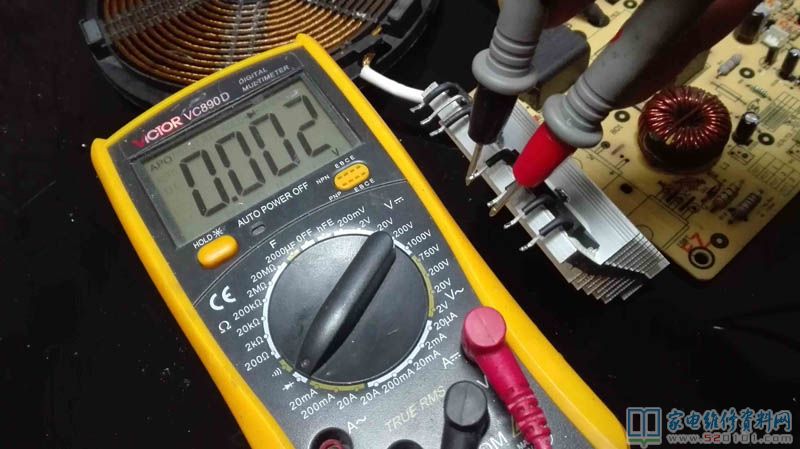

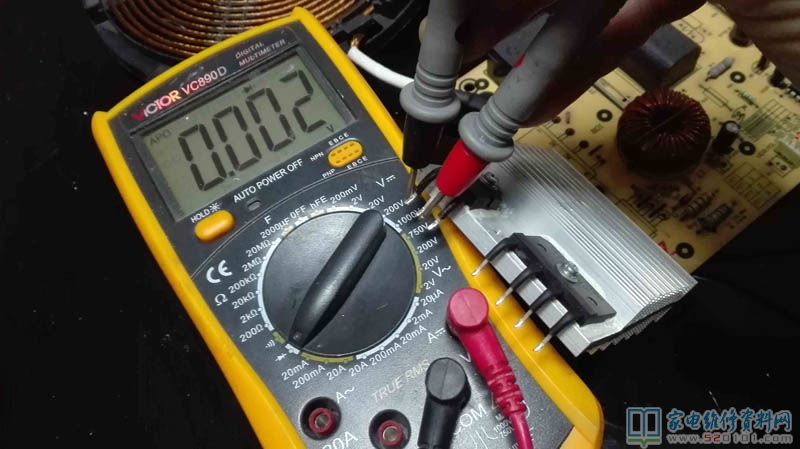

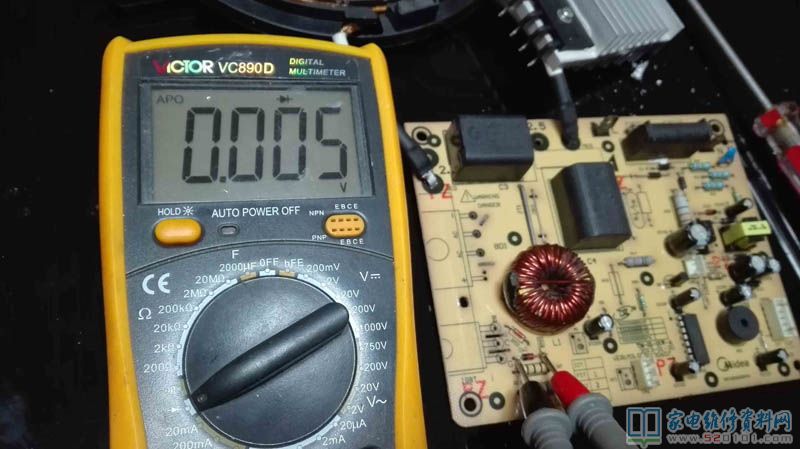

最近接修一台美的WK2102电滋炉，常见故障主要表现为插电无反映。拆卸查验，熔断丝烧毁，整流管击穿，IGBT也击穿，因此检很有可能造成烧管的好多个地区：大电容器、推动对管、18V稳压极管，发觉是功率管G极的18V稳压极管击穿。

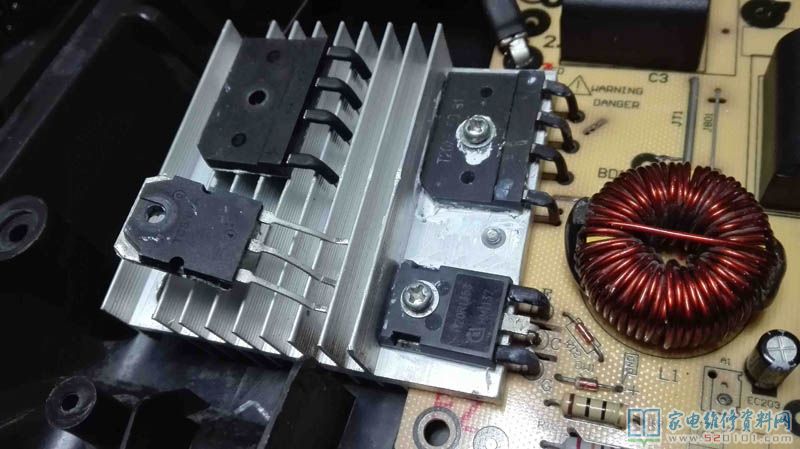

这一稳压极管的型号规格是1N4746A，外型上也和一般常用的稍微不一样，因此找一好的18V稳压极管代用。然后代用整流管和IGBT，一看IGBT，型号规格是TOSHIBA 40RR22，也不是太普遍的，手头上仅有H20R1353了，尽管主要参数略低，核查还可以代用。

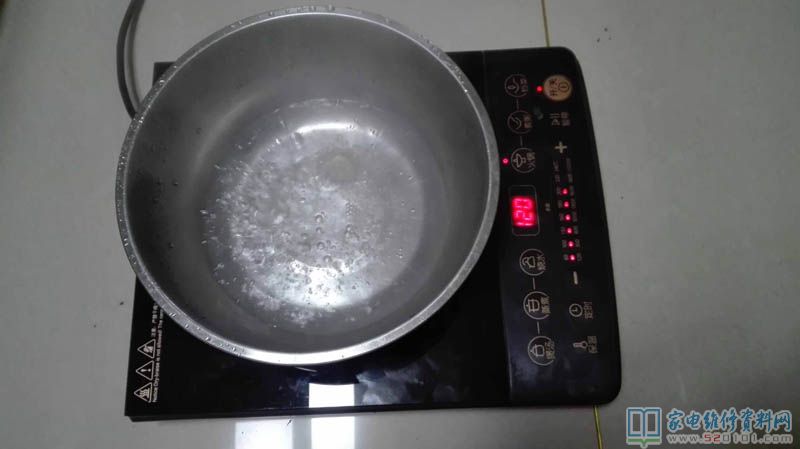

打维护启动，三压一切正常。烧开水调试，一切正常加温，摸散热器溫度湿热，使用几日无问题，检修完毕。

本例常见故障具体为LC谐振电路常见故障，基本原理我就就不会再赘述了。该电源电路易损正本为串联谐振电容器、IGBT和稳压二极管。功率管击穿后，将导致整流管过电流毁坏或保险片融断，造成整体插电无反映状况；功率管击穿通常稳压二极管也会击穿，以避免光耦电路毁坏；此外假如串联谐振电容器容积降低，将造成功率管截至时造成反峰工作电压过高而击穿，因此拆换功率管前，一定要查验串联谐振电容器和18V稳压二极管是不是毁坏，以防再度毁坏功率管。
