美的C21

接修一台美的电滋炉，型号规格是C21-SK2105，客户报障不是加热。拆卸引警盖，测量一番发现IGBT和桥全是完好无损。测量同歩数据信号，发现R4由820K变成990K.18V稳压极管锈断腿。拆换后，认为好啦。调试，有滴滴打车声，或是不检锅。然后测量同歩电源电路所有电阻无异常。

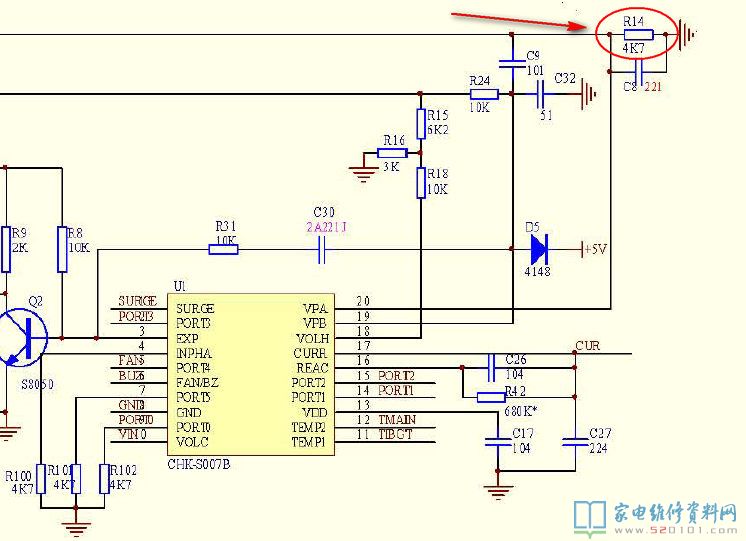

测量18V，5V.300V，全部一切正常，用PWM测试工具检测也会伴随着滴滴打车声闪耀。沒有检修构思了，顺手在控制面板上边放一张大的白铁皮，居然可以加热不会再滴滴打车响，来看或是同歩电源电路的问题。又测量我换下来的R4，才发现我换的820K电阻，评测有835K，用2个电阻值小的串联出815K的安上，可以加热不锈钢板的锅，却不可以加热炒锅。又开展一次深层次查验，沒有获得。下载工程图纸，剖析同歩数据信号，VPA、VPB，看图纸，发现R14和工程图纸有太大进出。工程图纸标识4.7K，而远程服务器则是3K，找来一个4.3K换掉。检锅的问题终于好啦。

原本是一个非常简单的问题，第一次用了一个电阻偏差太大。第二次，变更电阻，尽管解决困难，不知道这一电阻是否在出厂的时间搞错造成。设备早已修补，尚需考资格证书。

附：美的C21-SK2105电磁炉电路图下载
