接修一台美的电滋炉,型号规格是MC

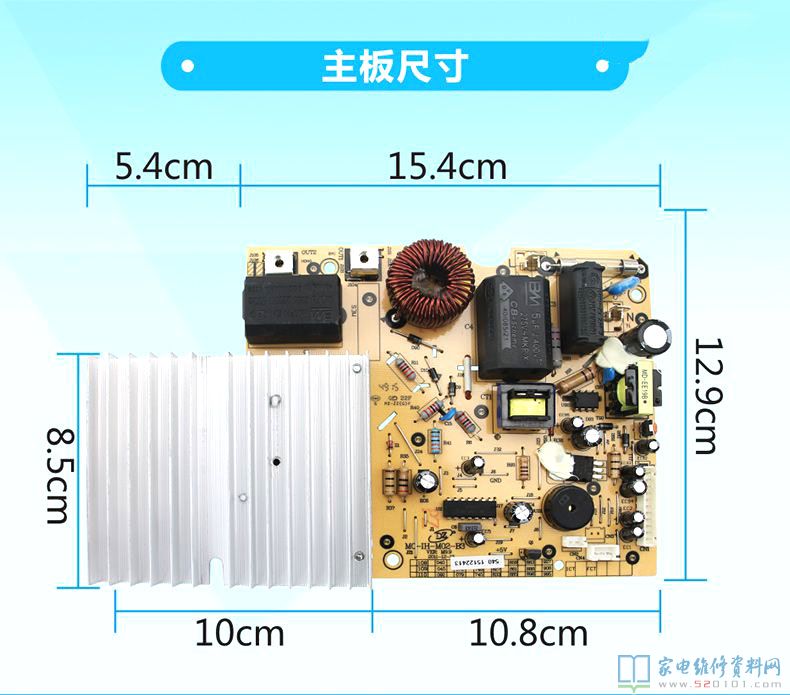

接修一台美的电滋炉，型号规格是MC-EP196，拆卸设备发觉其主板型号MC-IH-M02-B3，常见故障为加温慢，用“三板斧”的方式修完的，是同歩电阻器问题。取出睡了好多个月的示波器，沒有隔离电源，示波器接地装置脚空着，这一要确保安全啊，卡子夹在GND，摄像头挑选*10,精确测量了一下电滋炉PAN,PWM的波形，给小伙伴们要运用的情况下参照一下。（在网上找的电磁炉主板照片，修的记得拍了）

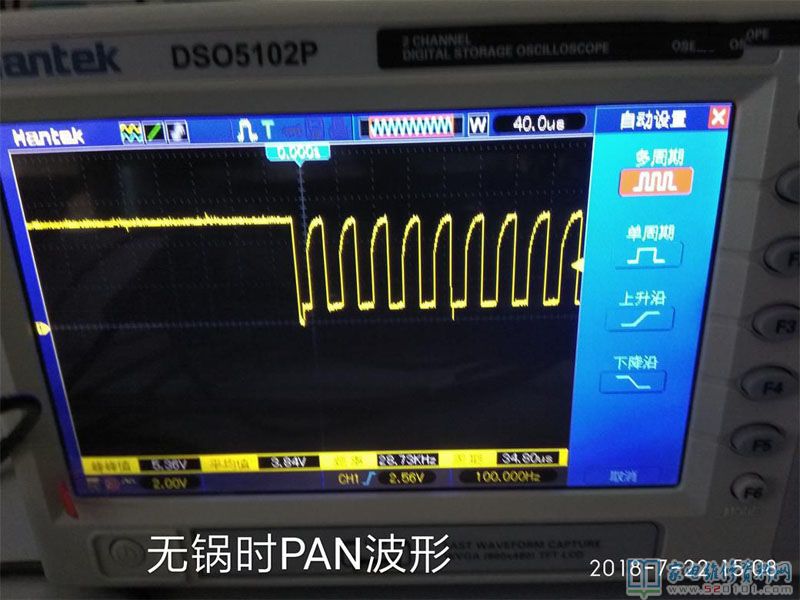

无锅时PAN图型

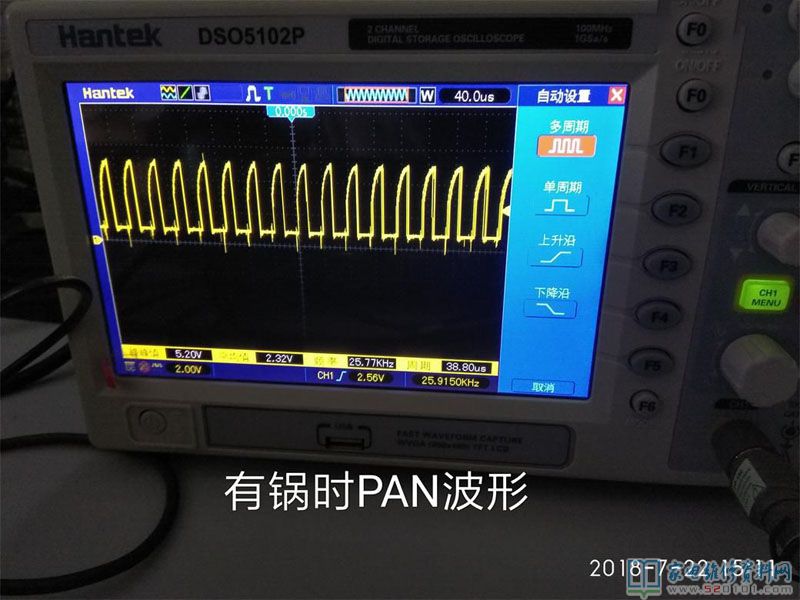

有锅时PAN波形

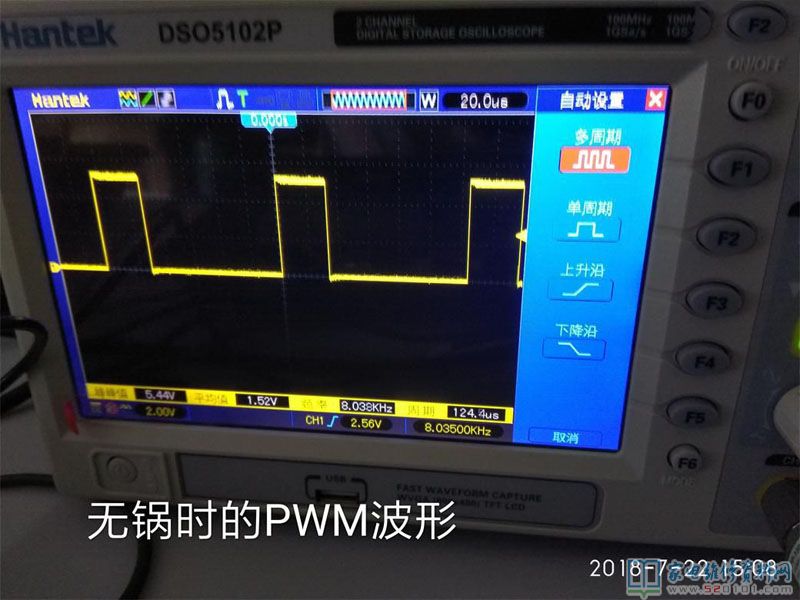

无锅时的PWM波形

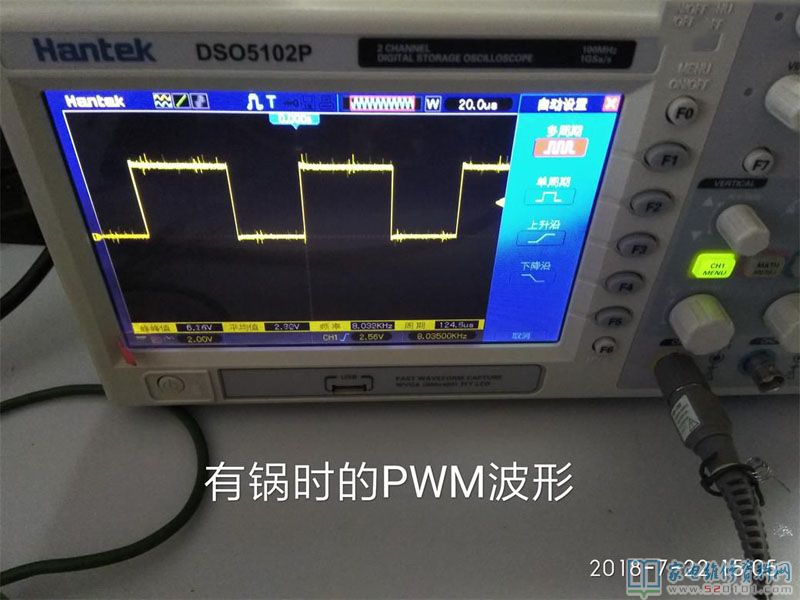

有锅时的PWM波形
