燃气热水器内的正离子火焰熄火保护装置电路

发布日期: 2021-12-21 16:45 浏览:170
核心摘要:燃气热水器内的离子火焰熄火保护电路也叫离子感应(焰)式熄火保护电路,其利用燃气在燃烧时火焰带有离子并具有单向导电特性,来达到并控制电磁阀完成其安全保护功能,因设计电路时,把燃气热水器所必需的点火功能电

燃气热水器内的正离子火焰熄火保护装置电路也叫正离子磁感应(焰)式熄火保护装置电路,其运用天然气在点燃时火焰含有正离子并具备单方面导电性特点,来做到并操纵真空电磁阀进行其安全性维护作用,因设计方案电路时,把燃气热水器所必要的打火作用电路和可靠维护作用电路结合在一起,做为燃气热水器的自动控制系统,使燃气热水器的安全性更具有确保。为了更好地详细描述其电路原理,特制作一份电路,如下图所示。

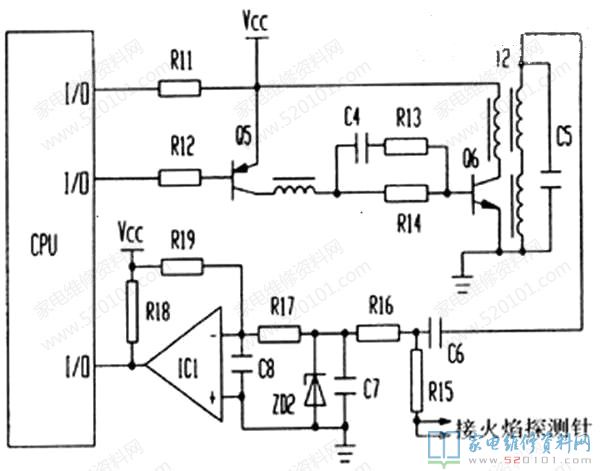

燃气热水器内的正离子火焰熄火保护装置电路

如下图所示所显示,燃气热水器火焰检验意见反馈电路由单片机设计CPU、Q5、Q6、T2变电器及IC1等电子元件构成。
当一切正常业务时,单片机设计在给打火操纵电路数据信号的与此同时,也把开启数据信号加到了三极管Q5的基极,使Q5饱和状态关断,Q6基极电压升高由Q6及T2构成的电感器三点式自激振荡电路得电后起振工作中。此震荡电路工作中之后,在T2变电器的次级绕组上磁感应出一个约150V以内的沟通交流单脉冲电压,此电压的一端根据电力电容器C6和电阻器R15后,由绝缘层阻燃性联接输电线联接到安裝在燃气热水器的火排上边固定不动的火焰火焰检测针上。当火排导出的天然气被高压脉冲放火花放电引燃点燃时,因其火焰自身所具备的单边导电性特点,使根据C6及R15加进火焰检测针上的沟通交流单脉冲电压被火焰整流器,这时火焰等同于一个整流二极管。整流器后形成的正离子电流量给电力电容器C7电池充电,在电力电容器C7上产生一个下正上负的电池充电电压,电力电容器C7上端负电压根据R17加进IC1比较器的负端上,使IC1比较器的负端电位差小于正端电位差,这时,IC1比较器翻转,由原先导出的低电频翻转为高电平,再将此高电平数据信号送至单片机设计的火焰信号检测键入端。
当燃气热水器出现意外发动机熄火时,根据C6及R15加进火焰检测针上的150V沟通交流单脉冲电压展现引路情况,IC1比较器的负端因为R19上拉电阻的功效进而此点电位差高过比较器的正端。这时驱使IC1比较器翻转,由原先的导出高电平翻转为导出低电频,并将导出的低电频数据信号送至单片机设计的火焰信号检测键入端。
当火焰检测针产生比较严重走电或火焰检测针与人体短路故障时,T2变电器次级绕组上的150V沟通交流单脉冲电压根据R15及C7组成控制回路,因电容的作用(隔点对点传输交)对交流电流短路故障,IC1比较器的负端因为上拉电阻R19的功效此点电位差高过IC1比较器正端电位差,使比较器翻转导出低电频,并将此低电平数据信号键入到单片机设计的火焰信号检测端。
单片机根据火焰信号检测键入端脉冲信号的多少,来可分辨火焰的有没有,进而操纵真空电磁阀关断与吸合来进行气动阀门管道的导通,最后做到熄火保护装置的目地。
