接修一台年久的三角电磁炉,客户说不加温,可是风扇又转,按功能

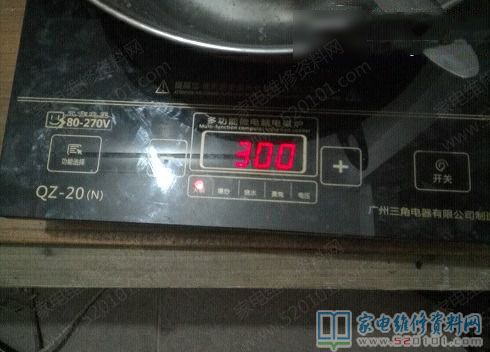

接修一台年久的三角电磁炉，客户说不加温，可是风扇又转，按功能键都能见到数码科技表明转变，例如按扩大，减少都能看到数码科技板的数据转变，可是，便是一锅凉水，都没有警报，都没有编码。因为近日来要忙着监控安装，就粗略地的检查一下（便是平常普遍的电容电阻哪些的）都没发现问题。见到电磁炉一插电源插头，风扇就转，也没有什么情绪科学研究，就和好朋友说MCU坏掉，不修了。

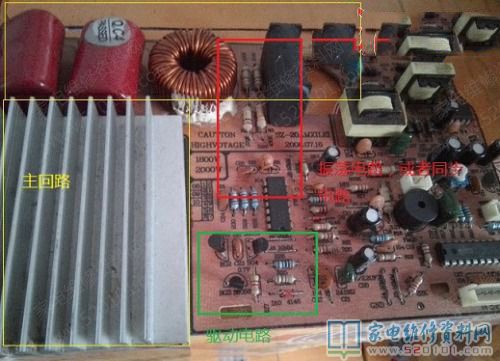

这两天，没什么事，看到电磁炉放到那边，想一想或是科学研究一下，也顺带加强一下自个的技术性。不加温。这个问题有点儿繁杂，依据修很多年电磁炉的大师傅说，查验主控制回路，两边的大电阻器，电容器，要是没有问题，大部分要凉了。因此，就先检查什么200K电阻器呀，5uF电容器呀，IGBT呀。一番瞎折腾，可是，沒有坏的，这下真的是要凉了。

是否会是光耦电路这些8050 8550的问题，又卸下来查验，没有问题呀！（实际上，修这么多年都是由于数字万用表废弃物，常见故障便是这3个三极管，可是数字万用表查验一切正常），因此又装回家，弯道从此逐渐。

一通电风扇就转，平常一切正常的电磁炉不是这样的呀！！应该是转一下就停才对，不容易是操纵风扇那一个三极管坏掉吧？？又查验那边，沒有坏的，那是怎么回事造成MCU一直导出高电平让风扇一直转呢？？真不容易是MCU紊乱了吧？？再想一想，风扇是排热，它一直转，表明MCU觉得內部发烫比较严重，就要它一直转，应该是这些检验溫度的电阻器问题，就查验那2个NTC，发觉IGBT那一个仅有2.45K，这并不对啊！！应该是10K或是100K的，认为不加温常见故障就在这里了，先找一个10K的换掉，常见故障或是那般

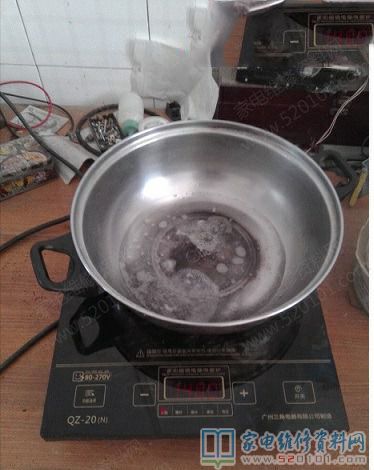

又找一个100K的换掉，再调试，只看见数码显示管表明1400几秒，又停下来加温，但风扇则是转一下就停，再开机就转，一切正常了。哦，原先风扇猛转是由于这一电阻器，又学得一招，哈哈哈哈哈！
但或是不加温，风扇一切正常有哪些用处？？可是，这时的常见故障跟逐渐不一样了，按开机键，数码显示管表明一下：1400，并且，盘内的水略微动一下，这就表明MCU导出了推动单脉冲，可是，不清楚是怎么回事造成加温震荡终止，看一下工程图纸，从LM339的8 9脚下手，当9脚工作电压高过8脚，14脚导出高电平，与之后的电源电路产生震荡，休眠时，8脚3.35V，9脚0V，当按电源开关时，9脚发生一次7V的高电平（好像是那样），随后就没了。
不容易是维护电源电路姿势了吧？维护电源电路姿势就LM339 13脚，1脚为低电频，电磁炉要加温 13脚不管什么原因，都应该是高电平，不然，便是维护，查验13脚，休眠，开机全是5V高电平，这就表明，压根就并不是维护造成的。那缘故就仅有，光耦电路那边，把数字万用表放进339的5脚，不断的开机，发觉5脚发生：0--5--0--5.....那样的工作电压振荡。
这下懂了，便是那3个推动三极管8050 8550的问题，坚决3个一起更换，电磁炉一切正常了。（这种废弃物的数字万用表）

通过这种瞎折腾，对电磁炉又更进一步了解了，电磁炉是一文不值的，瞎折腾是艰苦的，工作经验是可贵的，做检修的就应当具有这类阿Q正传精神实质，哈哈哈哈哈！！好，谢谢观赏，顺带给加一点分！

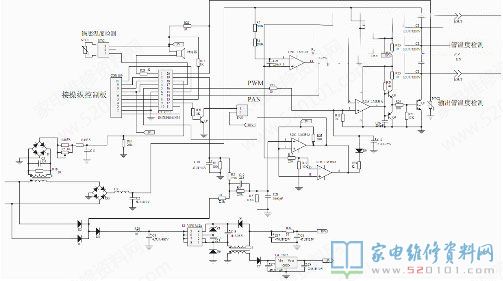

因为用电脑不清楚是怎么回事，不可以上传照片造成工程图纸模模糊糊，那工程图纸里从上向下先后是LM339的U2B:8 9 14脚, U2A: 4 5 2脚，U2C:6 7 1脚，U2D:10 11 13脚，LM339维护，我理解是：在5脚单脉冲键入和13脚那边接了一个D9，假如D9的正级工作电压超过负级，D9关断，将MCU16脚的差分信号扯掉。假如D9的负级工作电压超过正级的单脉冲，就截至。也就是13脚和1脚务必是高电平，也不维护。不对独到之处请纠正！
