检修时遇到电滋炉烧管时,首先看商业保险是不是损坏,无论其烧毁的水平怎样,均可按文中中的流程开展,仅作参考。
1、取退出盘,最先拆换烧毁的商业保险,用刀从下面的图的两处画“X”的任一处断开,在切断的绝缘层上用灯泡跨接线起來。注:那样做的效果是使灯泡的点越过伏开关电源和电流检验电源电路,防止伏开关电源和电流检验受灯泡的危害。
2、通电试机。收看灯泡这时应当不可以闪光,就算是发红也不好,测5UF电容器上的电压是不是一切正常,这一电压是潘丹规范并不是某一定值,它的电流应当按以下方式测算:
5UF电容器的直流电电压≥整流管接灯泡中断点之后的沟通交流电压 45V
若测出的电压与以上公式计算不服气,应代用5UF电容器,必需时拆下来电容器精确测量容积。若灯泡闪光,应查验整流管和5UF电容器,直到灯泡不闪光才行。
3、通电时要听见CPU校准时传出的无源蜂鸣器的鸣叫声,测开关电源伏电源导出7805或78L05应该有5V导出,LM339的3脚底(沒有339的一体化型号应测风机上)应该有16-20V,12V风机的型号,LM339的3脚电压和风机电压是分离配电的。若异常,应查副开关电源和她们的负荷有没有问题,还需要查验是不是能自动开关机,功能键有没有功效。(一部分型号要加锅才可以试机,按电脑键盘才可以起的作用的型号以外)
4、若以上检查部一切正常,这时应查验IGBT是不是穿透,推动管是不是一切正常,IGBT的操纵极对 地有没有短路故障或电阻值不大,推动对管的修入端对地有没有短路故障,腿有什么问题就换娜儿,假如都 一切正常了,这时可以迸入下一步了。

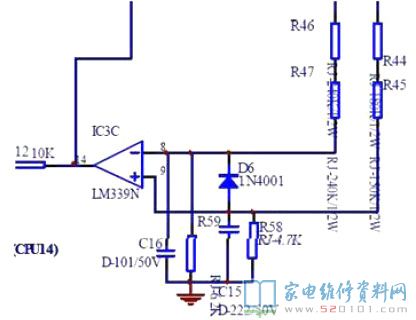

5、此时接发布盘,但还不可以加锅试机,以防造成误码判,应先测一下同歩电源电路的双路抽样电压是不是一切正常,分辨规范是:一路从IGBT管有D极上(便是正中间脚)经电阻器后抽样的电压会加进LM339上,这也是 LM339的里面的一个电压比较器的同相键入端(绝大多数设备是9脚),另一路从线盘的300V电压端经色标传感器抽样后也加进LM339上(绝大多数设备是8脚),这也是LM339的里面的同一个电压比较器的线性键入端,他们的电压规律性是积分电路键入端电压比正相反键入端电压高0.2V-3V为一切正常,也是有非常少一部分型号除外。相距可达2-3V。假如一切正常,再测一下这一电压比较器的导出调14脚应是高电平。如下图便是,若都一切正常,进到下一步。
6、次备试机仿真模拟加温实验,留意这时还不可以拆卸灯泡,将各电极连接线插好,盖紧后盖板,再加上锅铁制材料的菜盘都可以,这时通电启动,查验各控制作用是不是一切正常,风机是不是旋转一切正常,这时会很有可能发生几类状况,试机最好是在2分鐘以上。
1)灯泡空隙闪耀,无论亮的工作频率是什么样的,无论色度如何,均可拆下来灯炮电脑装机宣布试机了,提醒,调到隔热保温档时,闪鼻两下后应停幽一个长时间再闪耀为一切正常。
2)闪耀一下或两下后待机,这时可以迸行办理托运实验,但要当心,美的电碳炉非常容易发生该状况。
3)灯炮闪耀两下后变成长亮,这也是另有缘故,不可以试机,试机必烧管,此类情形比较繁杂,这儿不会再叙述。
4)灯炮闪耀一下或两下后表明问题编码,随后灯炮无反映,编码一直发生,这时按代编码实际意义开展问题清除。
5)启动即长亮,这时推动管,IGBT、同歩电源电路已在前面查验过,应代用LM339、锯齿状波造成电源电路,PWM单脉冲,也就能三极管(便是接进喊动对管键入端三极管,一般C极接推动盾构入端,E极接地装置)它有的又被称为维护三极管。
6)启动即待机,灯炮未闪,应应查2个温度传感器是不是一切正常,与之相对应的检测电源电路有没法题。
7)若听不见检锅声,也无相对应错误编码.且操纵可调式.应查电流抽样检验电点和代用LM339.提醒;这类问题无法忽略,2UF电容器失宽限期也会造成,应留意。
7、假如以上都一切正常了,可以宣布试机了.假如你常修电碳炉,应提前准备一个钳形电流表,以便捷测其工作中电流,特别注意的是,尽量不要应用常见数字万用表的电流档开展精确测量电流。
可按下列流程开展:
1)将电滋炉从隔热保温档逐渐试机,看是不是一切正常.随后慢慢增加输出功率,与此同时紧密察电流表的变动状况,根据公式计算UxI=P测算看能否符合规定,假如比标准偏差输出功率还大,应找到缘故或调小输出功率电阻器,使其输出功率在基础理论测算区域内,假如计目值与额定值电流对比还
小,有的设备是制定的缘故,为了更好地商业服务必须标变大输出功率.这时不能隋意调功率大的,只需加温速率能符合要求就可以。
2)如查调到某一档时发觉测算输出功率远高于额定值值,应快速待机搜索常见故障点,以防损害。
3)假如发觉调至某一输出功率档时电流比额定值值小许多,且加温速率显著减缓了,应查验是不是电压电压显著不够这一要素,假如电压一切正常,应主要查验电流取修电路是不是一切正常。
4)假如觉得到加温速率还行,但测出的电流显著稍低,应查验电流表充电电池是不是充足,不够时需要立即拆换,测电破炉电流的钳形电流表等不到表明低电压就需要换电池,这要时要引发留意,以防发觉电流过小而误调功率大的而烧毁电破炉。
